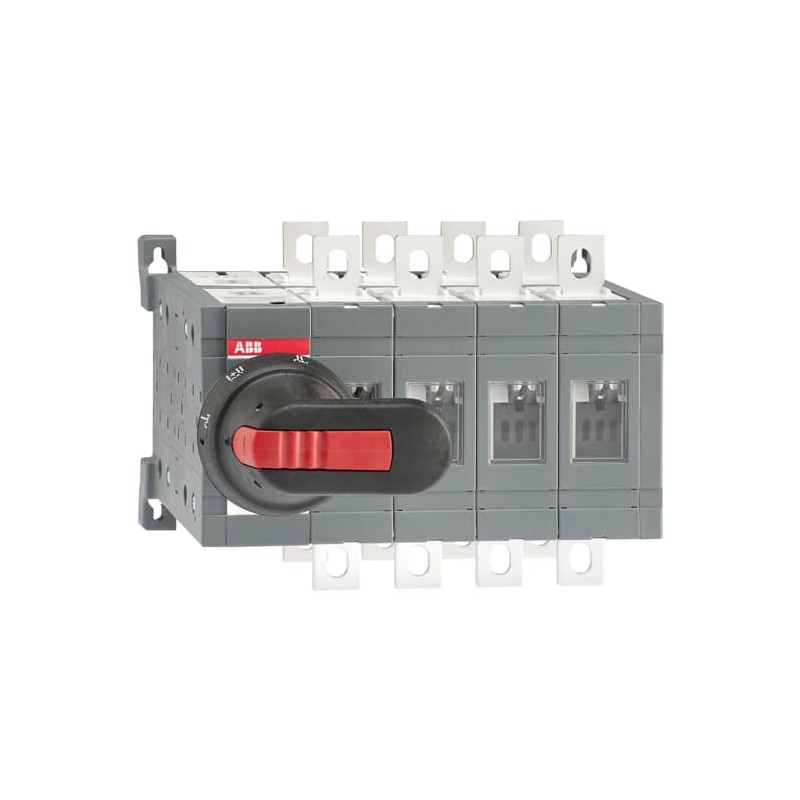

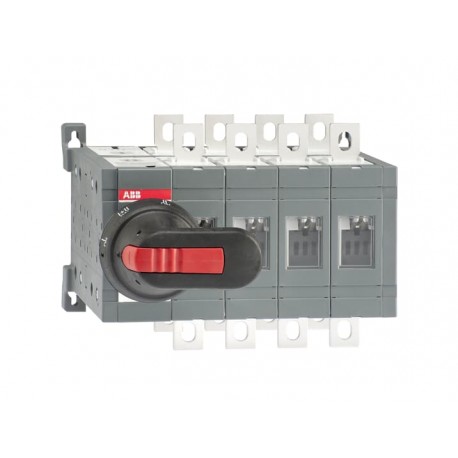

1SCA108530R1001 ABB Basculer l'interrupteur I-II OT200E04CLP
1SCA108530R1001
ABB
Basculer l'interrupteur I-II OT200E04CLP
Commutateur OT200E04CLP I-II
OT200E04CLP CHANGE-OVER SWITCH
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| Instructions de démontage en fin de vie | 1SCC303050M0201 |
| Informations environnementales | 1SCC303050D0201 |
| Déclaration environnementale de produit - DEP | 1SCC303082D0201 |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 0445d5fa-6568-4374-bb04-626759926afa Finland |
| SCIP simplifié | 56a158bc-ec00-4588-a365-35c2f0be3e5c Germany |
| b52ef02e-1185-4a33-8d58-072d383d8583 Germany | |
| e4c16318-bb0f-4a76-ad26-89de81fe8d64 Belgium | |
| ac5c14fe-ec57-4289-b753-c25940be5e54 Germany | |
| 782281aa-2762-45be-a5b6-c1f0a1c8092e Sweden | |
| 090e79ae-4758-44fd-813d-c387c0266b70 France | |
| b195b4ba-c466-4249-a74b-0775b559fbf0 Germany | |
| 271dcc9d-0a18-4fc4-8f36-2cfb308bd19c Portugal | |
| a04e0320-6ba7-4367-96ed-08ed55091af5 Greece | |
| ee05c218-5ca9-4587-8c52-e18e47979d54 Estonia | |
| 2a107922-babc-49df-a93b-b5fa7462c81d Poland | |
| d0b1e72c-71a9-45e8-b9a6-b87c4562699f Hungary | |
| 510aa703-85a7-491a-8e05-00280ae1899a Sweden | |
| 3e347c5c-bf51-4b26-b96f-30aa7f6ed5c3 Belgium | |
| 9558c0c2-1613-454c-b8a9-378762903ede Norway | |
| 2f03b5ef-0f34-45e5-996b-b71fc2588a16 Poland | |
| f58b3c83-ba99-4ec7-ba6f-24bd3e35767a Czech Republic | |
| 62be0a46-bfdd-4a1d-8b26-50f982001e4c Croatia | |
| c05d68f1-0422-4d71-9293-54ab91f831f6 Hungary | |
| cc12e916-6b11-4745-9b61-740b56e42165 Spain | |
| 3ddf5534-ce62-4179-8685-cf638a495a7a Bulgaria | |
| 26a08106-e0aa-4523-b8e7-7c5d550215ab France | |
| 06399510-317b-401a-a3b6-624df932a464 Germany | |
| ec30983d-2c40-4d49-be4c-caf51cc07f0d Denmark | |
| 20357779-fdd3-4ff0-9c0c-c8d1c470fffd Poland | |
| 94df5b50-4ca7-4731-8c4f-58a20af61801 Italy | |
| 2c7b2fc0-2c1b-4ea7-9514-cb7a3bbaaf0f Netherlands | |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC303003C0201 |
| Instructions et manuels | 1SCC303008M0208 |
| Déclaration environnementale de produit - DEP | 1SCC303082D0201 |
| Environnemental | |
| Degré de protection | Front IP20 |
| Informations environnementales | 1SCC303050D0201 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 205 mm |
| 8.07 in | |
| Hauteur nette du produit | 150 mm |
| 5.91 in | |
| Profondeur/longueur nette du produit | 160 mm |
| 6.3 in | |
| Poids net du produit | 3.8 kg |
| 8.38 lb | |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 box |
| Largeur du niveau d’emballage 1 | 170 mm |
| 6.69 in | |
| Profondeur/Longueur du niveau d’emballage 1 | 270 mm |
| 10.63 in | |
| Hauteur du niveau d’emballage 1 | 185 mm |
| 7.28 in | |
| Poids brut du colis niveau 1 | 4.1 kg |
| 9.04 lb | |
| Code EAN du niveau d’emballage 1 | 6417019399485 |
| Technique | |
| Courant thermique conventionnel à l'air libre (Ith) | Θ = 40 °C 200 A |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 200 A |
| Degré de protection | Front IP20 |
| Distance entre les phases | Standard |
| Quatrième pole position | Right Side |
| Type de quatrième pôle | Switched - Simultaneous Function |
| Couleur de la poignée | Noir |
| Type de poignée | Handle and shaft included |
| Type de montage | Base mounting |
| Nombre de pôles | 4P |
| Mode de fonctionnement | Front |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out, Bottom In - Top Out |
| Perte de puissance | at Rated Operating Conditions per Pole 4 W |
| Tension nominale de tenue aux impulsions (Uimp) | 12 kV |
| Tension d'isolement nominale (Ui) | 1000 V |
| Courant de fonctionnement nominal AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Courant de fonctionnement nominal AC-31B (Ie) | (380 ... 415 V) 200 A |
| Courant de fonctionnement nominal AC-33B (Ie) | (380 ... 415 V) 200 A |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 110 kW |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 8 kiloampere rms |
| Mécanisme de fonctionnement des interrupteurs | Mechanism at the End of the Switch |
| 04 (Left Side) | |
| Type de terminal | Bornes à vis |
| Couple de serrage | acc. IEC 60947-1 15 ... 22 N·m |
| Type de transition | Closed |
| Technique UL/CSA | |
| Couple de serrage | acc. IEC 60947-1 15 ... 22 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC303045D2702 |
| Certificat DNV | 1SCC303138D0201 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Numéro E (Finlande) | 3641609 |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Non |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 1000 V |
| Tension de fonctionnement normale (EF001435) | 1000 V |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 200 A |
| Courant permanent nominal , CA-21, 400 V (EF009165) | 200 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 8 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 110 kW |
| Puissance de commutation à 400 V (EF009166) | 110 kW |
| Nombre de pôles (EF001391) | 4 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 0 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 0 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Technique enfichable pour appareil encastré |
| Adapté à une fixation frontale à 4 trous (EF007247) | Oui |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Adapté à un montage intermédiaire (EF007264) | Non |
| Couleur de l'élément d'actionnement (EF007167) | Noir |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Oui |
| Type de raccordement du circuit principal (EF006819) | Autre |
| Classe de protection (IP), face avant (EF003118) | IP20 |
| Classe de protection (NEMA) (EF011959) | 1 |
