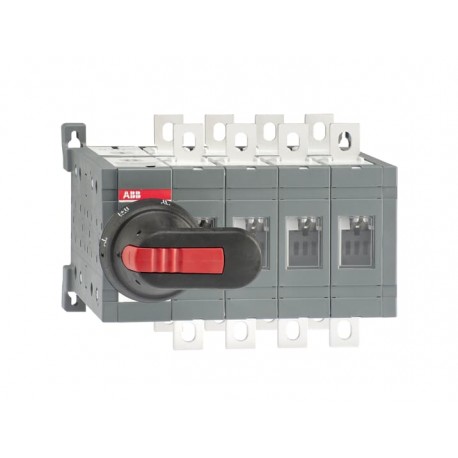

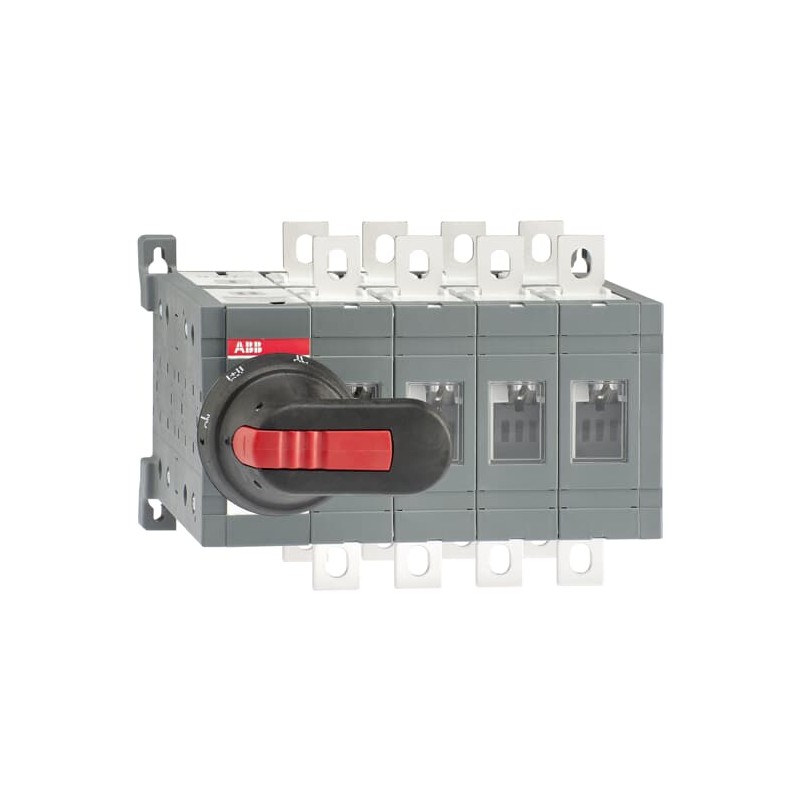

1SCA108530R1001 ABB Interruttore I-II OT200E04CLP
1SCA108530R1001
ABB
Interruttore I-II OT200E04CLP
Interruttore OT200E04CLP I-II
OT200E04CLP CHANGE-OVER SWITCH
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC303050M0201 |
| Informazioni ambientali | 1SCC303050D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC303082D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 0445d5fa-6568-4374-bb04-626759926afa Finlandia (FI) |
| SCIP semplificato | 56a158bc-ec00-4588-a365-35c2f0be3e5c Germania (DE) |
| b52ef02e-1185-4a33-8d58-072d383d8583 Germania (DE) | |
| e4c16318-bb0f-4a76-ad26-89de81fe8d64 Belgio (BE) | |
| ac5c14fe-ec57-4289-b753-c25940be5e54 Germania (DE) | |
| 782281aa-2762-45be-a5b6-c1f0a1c8092e Svezia (SE) | |
| 090e79ae-4758-44fd-813d-c387c0266b70 Francia (FR) | |
| b195b4ba-c466-4249-a74b-0775b559fbf0 Germania (DE) | |
| 271dcc9d-0a18-4fc4-8f36-2cfb308bd19c Portogallo (PT) | |
| a04e0320-6ba7-4367-96ed-08ed55091af5 Grecia (GR) | |
| ee05c218-5ca9-4587-8c52-e18e47979d54 Estonia (EE) | |
| 2a107922-babc-49df-a93b-b5fa7462c81d Polania (PL) | |
| d0b1e72c-71a9-45e8-b9a6-b87c4562699f Ungheria (HU) | |
| 510aa703-85a7-491a-8e05-00280ae1899a Svezia (SE) | |
| 3e347c5c-bf51-4b26-b96f-30aa7f6ed5c3 Belgio (BE) | |
| 9558c0c2-1613-454c-b8a9-378762903ede Norvegia (NO) | |
| 2f03b5ef-0f34-45e5-996b-b71fc2588a16 Polania (PL) | |
| f58b3c83-ba99-4ec7-ba6f-24bd3e35767a Repubblica Ceca (CZ) | |
| 62be0a46-bfdd-4a1d-8b26-50f982001e4c Croazia (HR) | |
| c05d68f1-0422-4d71-9293-54ab91f831f6 Ungheria (HU) | |
| cc12e916-6b11-4745-9b61-740b56e42165 Spagna (ES) | |
| 3ddf5534-ce62-4179-8685-cf638a495a7a Bulgaria (BG) | |
| 26a08106-e0aa-4523-b8e7-7c5d550215ab Francia (FR) | |
| 06399510-317b-401a-a3b6-624df932a464 Germania (DE) | |
| ec30983d-2c40-4d49-be4c-caf51cc07f0d Danimarca (DK) | |
| 20357779-fdd3-4ff0-9c0c-c8d1c470fffd Polania (PL) | |
| 94df5b50-4ca7-4731-8c4f-58a20af61801 Italia (IT) | |
| 2c7b2fc0-2c1b-4ea7-9514-cb7a3bbaaf0f Paesi Bassi (Olanda) (NL) | |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC303003C0201 |
| Istruzioni e manuali | 1SCC303008M0208 |
| Dichiarazione prodotto ambientale - EPD | 1SCC303082D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Informazioni ambientali | 1SCC303050D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 205 mm |
| 8.07 in | |
| Altezza prodotto | 150 mm |
| 5.91 in | |
| Profondità prodotto | 160 mm |
| 6.3 in | |
| Peso netto prodotto | 3.8 kg |
| 8.38 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 scatola |
| Larghezza imballo livello 1 | 170 mm |
| 6.69 in | |
| Profondità imballo livello 1 | 270 mm |
| 10.63 in | |
| Altezza imballo livello 1 | 185 mm |
| 7.28 in | |
| Peso lordo imballo livello 1 | 4.1 kg |
| 9.04 lb | |
| EAN imballo livello 1 | 6417019399485 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 200 A |
| Grado di protezione | Davanti IP20 |
| Distanza tra le fasi | Standard |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - Simultaneous Function |
| Handle Color | Nero |
| Tipo di maniglia | Handle and shaft included |
| Tipo di montaggio | Base mounting |
| Numero di poli | 4P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 4 W |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-31B (Ie) | (380 ... 415 V) 200 A |
| Corrente nominale di funzionamento AC-33B (Ie) | (380 ... 415 V) 200 A |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 110 kW |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Comando | Mechanism at the End of the Switch |
| 04 (Left Side) | |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | secondo IEC 60947-1 15 ... 22 N·m |
| Tipo di transizione | Closed |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 15 ... 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC303045D2702 |
| Certificato DNV | 1SCC303138D0201 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3641609 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente nominale permanente per AC-23, 400V (EF011777) | 200 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 200 A |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 110 kW |
| potenza di interruzione a 400 V (EF009166) | 110 kW |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica con inserto a innesto |
| adatto per fissaggio frontale a 4 fori (EF007247) | Sì |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | altro |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | 1 |
