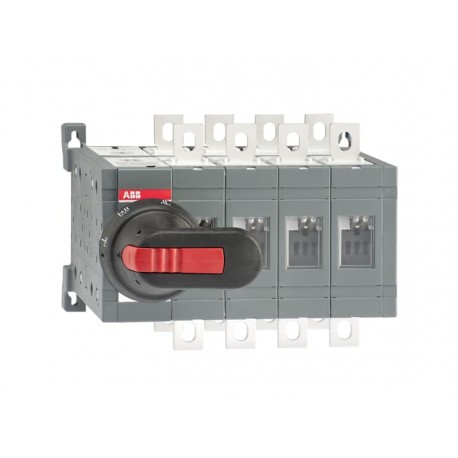

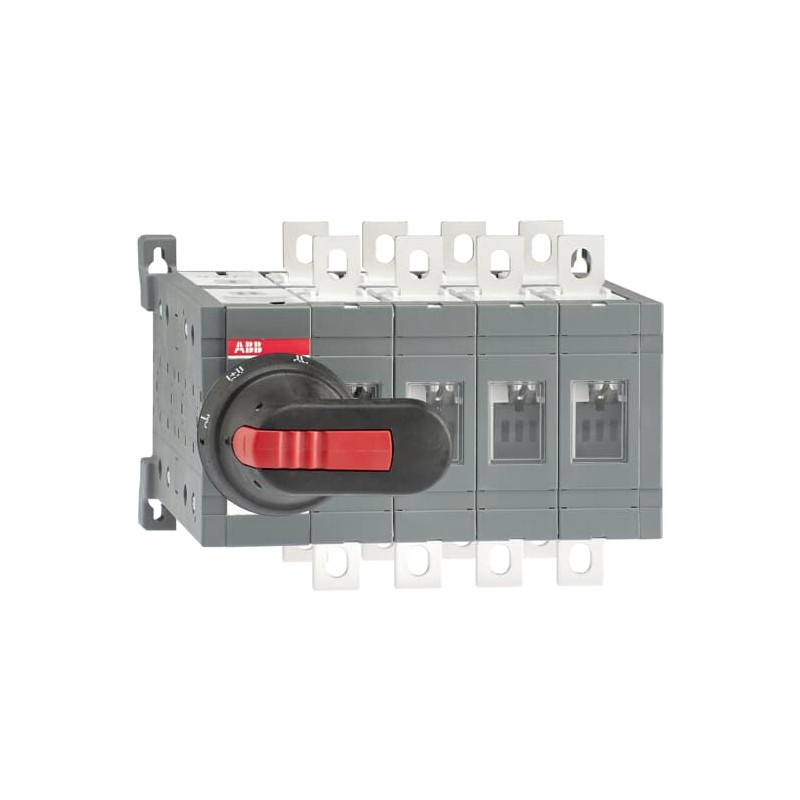

1SCA108530R1001 ABB Interruptor conmutador I-II OT200E04CLP
1SCA108530R1001
ABB
Interruptor conmutador I-II OT200E04CLP
OT200E04CLP CHANGE-OVER SWITCH
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC303050M0201 |
| Información medioambiental | 1SCC303050D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC303082D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 0445d5fa-6568-4374-bb04-626759926afa Finland |
| SCIP simplificado | 56a158bc-ec00-4588-a365-35c2f0be3e5c Germany |
| b52ef02e-1185-4a33-8d58-072d383d8583 Germany | |
| e4c16318-bb0f-4a76-ad26-89de81fe8d64 Belgium | |
| ac5c14fe-ec57-4289-b753-c25940be5e54 Germany | |
| 782281aa-2762-45be-a5b6-c1f0a1c8092e Sweden | |
| 090e79ae-4758-44fd-813d-c387c0266b70 France | |
| b195b4ba-c466-4249-a74b-0775b559fbf0 Germany | |
| 271dcc9d-0a18-4fc4-8f36-2cfb308bd19c Portugal | |
| a04e0320-6ba7-4367-96ed-08ed55091af5 Greece | |
| ee05c218-5ca9-4587-8c52-e18e47979d54 Estonia | |
| 2a107922-babc-49df-a93b-b5fa7462c81d Poland | |
| d0b1e72c-71a9-45e8-b9a6-b87c4562699f Hungary | |
| 510aa703-85a7-491a-8e05-00280ae1899a Sweden | |
| 3e347c5c-bf51-4b26-b96f-30aa7f6ed5c3 Belgium | |
| 9558c0c2-1613-454c-b8a9-378762903ede Norway | |
| 2f03b5ef-0f34-45e5-996b-b71fc2588a16 Poland | |
| f58b3c83-ba99-4ec7-ba6f-24bd3e35767a Czech Republic | |
| 62be0a46-bfdd-4a1d-8b26-50f982001e4c Croatia | |
| c05d68f1-0422-4d71-9293-54ab91f831f6 Hungary | |
| cc12e916-6b11-4745-9b61-740b56e42165 Spain | |
| 3ddf5534-ce62-4179-8685-cf638a495a7a Bulgaria | |
| 26a08106-e0aa-4523-b8e7-7c5d550215ab France | |
| 06399510-317b-401a-a3b6-624df932a464 Germany | |
| ec30983d-2c40-4d49-be4c-caf51cc07f0d Denmark | |
| 20357779-fdd3-4ff0-9c0c-c8d1c470fffd Poland | |
| 94df5b50-4ca7-4731-8c4f-58a20af61801 Italy | |
| 2c7b2fc0-2c1b-4ea7-9514-cb7a3bbaaf0f Netherlands | |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC303003C0201 |
| Instrucciones y manuales | 1SCC303008M0208 |
| Declaración Ambiental de Producto - EPD | 1SCC303082D0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Información medioambiental | 1SCC303050D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 205 mm |
| 8.07 in | |
| Alto del producto | 150 mm |
| 5.91 in | |
| Largo del product | 160 mm |
| 6.3 in | |
| Peso del product | 3.8 kg |
| 8.38 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 box |
| Embalaje Nivel 1 Ancho | 170 mm |
| 6.69 in | |
| Embalaje Nivel 1 Largo | 270 mm |
| 10.63 in | |
| Embalaje Nivel 1 Alto | 185 mm |
| 7.28 in | |
| Embalaje Nivel 1 Peso | 4.1 kg |
| 9.04 lb | |
| Embalaje Nivel 1 EAN | 6417019399485 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | Front IP20 |
| Distancia entre fases | Standard |
| Posición del cuarto polo | Right Side |
| Tipo de cuarto polo | Switched - Simultaneous Function |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Tipo de montaje | Base mounting |
| Número de polos | 4P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 4 W |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-31B (Ie) | (380 ... 415 V) 200 A |
| Corriente nominal de funcionamiento AC-33B (Ie) | (380 ... 415 V) 200 A |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 110 kW |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Mecanismo de funcionamiento de los interruptores | Mecanismo al final del interruptor |
| 04 (Lado izquierdo) | |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | acc. IEC 60947-1 15 ... 22 N·m |
| Tipo de transición | Closed |
| Técnica UL/CSA | |
| Par de apriete | acc. IEC 60947-1 15 ... 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC303045D2702 |
| Certificado DNV | 1SCC303138D0201 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3641609 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 200 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 200 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 110 kW |
| Poder de corte a 400 V (EF009166) | 110 kW |
| Número de polos (EF001391) | 4 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Técnica de conexión para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | Sí |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Otros |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 1 |
