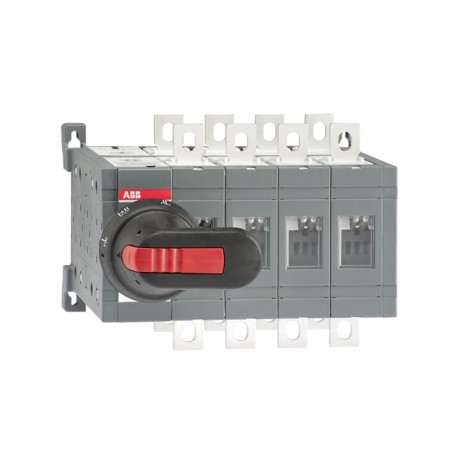

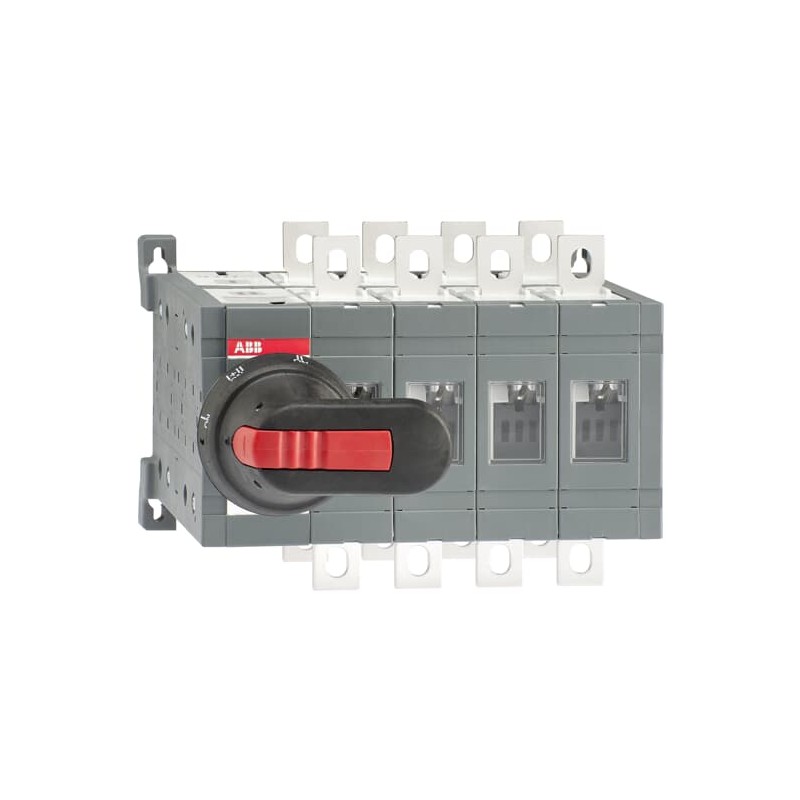

1SCA108530R1001 ABB Interruptor comutador I-II OT200E04CLP
1SCA108530R1001
ABB
Interruptor comutador I-II OT200E04CLP
Interruptor OT200E04CLP I-II
OT200E04CLP CHANGE-OVER SWITCH
Aparelhos elétricos de baixa tensão > Suporte
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| End Of Life Disassembling Instructions | 1SCC303050M0201 |
| Informação ambiental | 1SCC303050D0201 |
| Environmental Product Declaration - EPD | 1SCC303082D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informação RoHS | 1SCC011020D0201 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 0445d5fa-6568-4374-bb04-626759926afa Finland |
| SCIP simplificado | 56a158bc-ec00-4588-a365-35c2f0be3e5c Germany |
| b52ef02e-1185-4a33-8d58-072d383d8583 Germany | |
| e4c16318-bb0f-4a76-ad26-89de81fe8d64 Belgium | |
| ac5c14fe-ec57-4289-b753-c25940be5e54 Germany | |
| 782281aa-2762-45be-a5b6-c1f0a1c8092e Sweden | |
| 090e79ae-4758-44fd-813d-c387c0266b70 France | |
| b195b4ba-c466-4249-a74b-0775b559fbf0 Germany | |
| 271dcc9d-0a18-4fc4-8f36-2cfb308bd19c Portugal | |
| a04e0320-6ba7-4367-96ed-08ed55091af5 Greece | |
| ee05c218-5ca9-4587-8c52-e18e47979d54 Estonia | |
| 2a107922-babc-49df-a93b-b5fa7462c81d Poland | |
| d0b1e72c-71a9-45e8-b9a6-b87c4562699f Hungary | |
| 510aa703-85a7-491a-8e05-00280ae1899a Sweden | |
| 3e347c5c-bf51-4b26-b96f-30aa7f6ed5c3 Belgium | |
| 9558c0c2-1613-454c-b8a9-378762903ede Norway | |
| 2f03b5ef-0f34-45e5-996b-b71fc2588a16 Poland | |
| f58b3c83-ba99-4ec7-ba6f-24bd3e35767a Czech Republic | |
| 62be0a46-bfdd-4a1d-8b26-50f982001e4c Croatia | |
| c05d68f1-0422-4d71-9293-54ab91f831f6 Hungary | |
| cc12e916-6b11-4745-9b61-740b56e42165 Spain | |
| 3ddf5534-ce62-4179-8685-cf638a495a7a Bulgaria | |
| 26a08106-e0aa-4523-b8e7-7c5d550215ab France | |
| 06399510-317b-401a-a3b6-624df932a464 Germany | |
| ec30983d-2c40-4d49-be4c-caf51cc07f0d Denmark | |
| 20357779-fdd3-4ff0-9c0c-c8d1c470fffd Poland | |
| 94df5b50-4ca7-4731-8c4f-58a20af61801 Italy | |
| 2c7b2fc0-2c1b-4ea7-9514-cb7a3bbaaf0f Netherlands | |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SCC303003C0201 |
| Instruções e Manuais | 1SCC303008M0208 |
| Environmental Product Declaration - EPD | 1SCC303082D0201 |
| Environmental | |
| Grau de proteção | Front IP20 |
| Informação ambiental | 1SCC303050D0201 |
| Pollution Degree | 3 |
| Ordering | |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85365080 |
| País de origem | Finland |
| Dimensions | |
| Largura Líquida do Produto | 205 mm |
| 8.07 in | |
| Altura Líquida do Produto | 150 mm |
| 5.91 in | |
| Profundidade/Comprimento Líquidos do Produto | 160 mm |
| 6.3 in | |
| Peso Líquido do Produto | 3.8 kg |
| 8.38 lb | |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 box |
| Largura da embalagem Nível 1 | 170 mm |
| 6.69 in | |
| Profundidade/Comprimento da embalagem Nível 1 | 270 mm |
| 10.63 in | |
| Altura da embalagem Nível 1 | 185 mm |
| 7.28 in | |
| Peso bruto da embalagem Nível 1 | 4.1 kg |
| 9.04 lb | |
| Nível de Embalagem 1 EAN | 6417019399485 |
| Technical | |
| Conventional Free-air Thermal Current (Ith) | Θ = 40 °C 200 A |
| Conventional Thermal Current (Ithe) | Fully Enclosed 200 A |
| Grau de proteção | Front IP20 |
| Distance Between Phases | Standard |
| Fourth Pole Position | Right Side |
| Fourth Pole Type | Switched - Simultaneous Function |
| Handle Color | Black |
| Handle Type | Handle and shaft included |
| Tipo de apoio | Base mounting |
| Número de polos | 4P |
| Modo de funcionamento | Front |
| Pollution Degree | 3 |
| Position of Line Terminals | Top In - Bottom Out, Bottom In - Top Out |
| Power Loss | at Rated Operating Conditions per Pole 4 W |
| Rated Impulse Withstand Voltage (Uimp) | 12 kV |
| Rated Insulation Voltage (Ui) | 1000 V |
| Rated Operational Current AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Rated Operational Current AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Rated Operational Current AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Rated Operational Current AC-31B (Ie) | (380 ... 415 V) 200 A |
| Rated Operational Current AC-33B (Ie) | (380 ... 415 V) 200 A |
| Rated Operational Power AC-23A (Pe) | (380 ... 415 V) 110 kW |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensão operacional nominal | Main Circuit 1000 V |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 8 kiloampere rms |
| Switches Operating Mechanism | Mechanism at the End of the Switch |
| 04 (Left Side) | |
| Tipo de terminal | Screw Terminals |
| Binário de aperto | acc. IEC 60947-1 15 ... 22 N·m |
| Transition Type | Closed |
| Technical UL/CSA | |
| Binário de aperto | acc. IEC 60947-1 15 ... 22 N·m |
| Certificates and Declarations | |
| Declaração de conformidade -CE | 1SCC303045D2702 |
| Certificado DNV | 1SCC303138D0201 |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| E-Number (Finland) | 3641609 |
| Característica | Valor |
|---|---|
| Versão de interruptor principal (EF006981) | Sim |
| Versão de chave de manutenção/serviço (EF006986) | Sim |
| Versão de interruptor de segurança (EF006985) | Não |
| Versão como instalação de paragem de emergência (EF006959) | Não |
| Versão do interruptor de inversão (EF009408) | Não |
| Número de interruptores (EF005586) | 1 |
| Máx. tensão nominal de operação Ue CA (EF007355) | 1000 V |
| Tensão nominal de operação (EF001435) | 1000 V |
| Corrente contínua nominal, AC-23, 400 V (EF011777) | 200 A |
| Corrente permanente nominal em AC-21, 400 V (EF009165) | 200 A |
| Corrente nominal suportável lcw atual (EF007050) | 8 kA |
| Potência de operação nominal em AC-23, 400 V (EF007027) | 110 kW |
| Potência de comutação a 400 V (EF009166) | 110 kW |
| Número de polos (EF001391) | 4 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Acionamento do motor opcional (EF007386) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Saída de tensão opcional (EF007491) | Não |
| Construção do dispositivo (EF008240) | Técnica de conexão para dispositivo embutido |
| Adequado para montagem frontal de 4 furos (EF007247) | Sim |
| Adequado para o centro de montagem frontal (EF007248) | Não |
| Apropriado para a instalação do quadro de distribuição (EF007262) | Sim |
| Adequado para montagem intermediária (EF007264) | Não |
| Cor do elemento de atuação (EF007167) | Preto |
| Tipo de elemento de controlo (EF006976) | Botão de giro longo |
| Possível interbloqueio (EF006281) | Sim |
| Tipo de conexão elétrica do circuito principal (EF006819) | Outro |
| Grau de proteção (IP), frente (EF003118) | IP20 |
| Grau de proteção (NEMA) (EF011959) | 1 |
