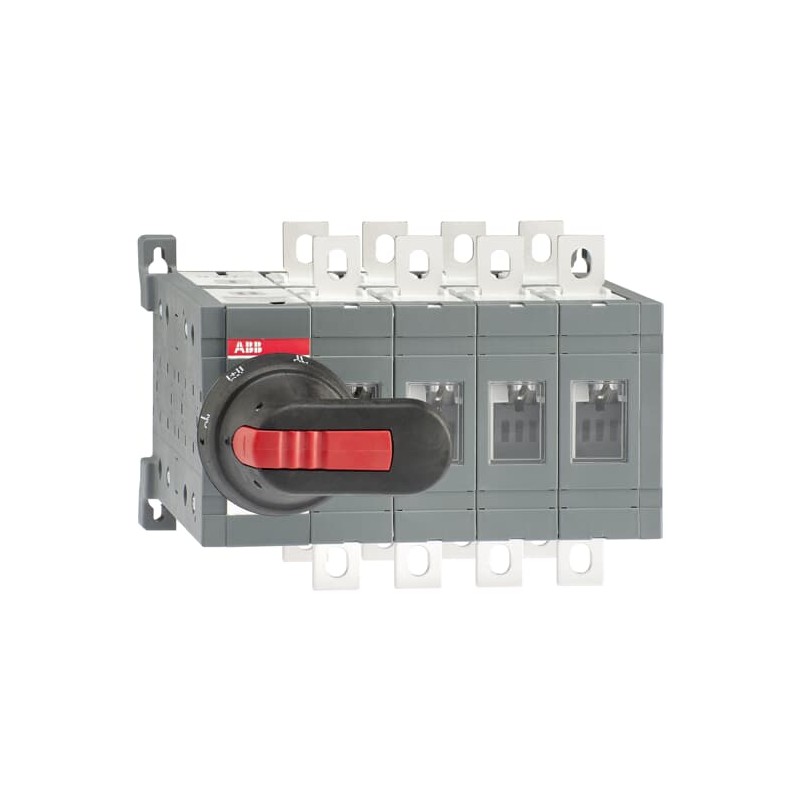

ABB 1SCA108530R1001 1SCA108530R1001 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

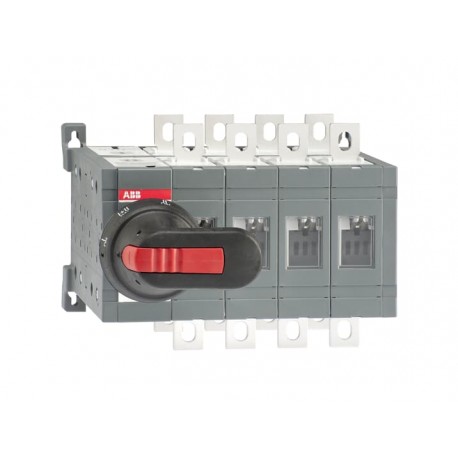

1SCA108530R1001 ABB Schalter switch I-II OT200E04CLP

Artikel-Nr.: 1SCA108530R1001

Hersteller: ABB

Beschreibung:

Schalter switch I-II OT200E04CLP
I-II OT200E04CLP Schalter
Lastumschalter ohne 0 Position 4-polig 200 A, mit Griff und Welle schnelle Umschaltung I-I+II-II

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 533,56 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SCC303050M0201
Umweltinformationen1SCC303050D0201
Umweltprodukterklärung - EPD1SCC303082D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIP0445d5fa-6568-4374-bb04-626759926afa Finnland (FI)
Vereinfachtes SCIP56a158bc-ec00-4588-a365-35c2f0be3e5c Deutschland (DE)
b52ef02e-1185-4a33-8d58-072d383d8583 Deutschland (DE)
e4c16318-bb0f-4a76-ad26-89de81fe8d64 Belgien (BE)
ac5c14fe-ec57-4289-b753-c25940be5e54 Deutschland (DE)
782281aa-2762-45be-a5b6-c1f0a1c8092e Schweden (SE)
090e79ae-4758-44fd-813d-c387c0266b70 Frankreich (FR)
b195b4ba-c466-4249-a74b-0775b559fbf0 Deutschland (DE)
271dcc9d-0a18-4fc4-8f36-2cfb308bd19c Portugal (PT)
a04e0320-6ba7-4367-96ed-08ed55091af5 Griechenland (GR)
ee05c218-5ca9-4587-8c52-e18e47979d54 Estland (EE)
2a107922-babc-49df-a93b-b5fa7462c81d Polen (PL)
d0b1e72c-71a9-45e8-b9a6-b87c4562699f Ungarn (HU)
510aa703-85a7-491a-8e05-00280ae1899a Schweden (SE)
3e347c5c-bf51-4b26-b96f-30aa7f6ed5c3 Belgien (BE)
9558c0c2-1613-454c-b8a9-378762903ede Norwegen (NO)
2f03b5ef-0f34-45e5-996b-b71fc2588a16 Polen (PL)
f58b3c83-ba99-4ec7-ba6f-24bd3e35767a Tschechische Republik (CZ)
62be0a46-bfdd-4a1d-8b26-50f982001e4c Kroatien (CR)
c05d68f1-0422-4d71-9293-54ab91f831f6 Ungarn (HU)
cc12e916-6b11-4745-9b61-740b56e42165 Spanien (ES)
3ddf5534-ce62-4179-8685-cf638a495a7a Bulgarien (BG)
26a08106-e0aa-4523-b8e7-7c5d550215ab Frankreich (FR)
06399510-317b-401a-a3b6-624df932a464 Deutschland (DE)
ec30983d-2c40-4d49-be4c-caf51cc07f0d Dänemark (DK)
20357779-fdd3-4ff0-9c0c-c8d1c470fffd Polen (PL)
94df5b50-4ca7-4731-8c4f-58a20af61801 Italien (IT)
2c7b2fc0-2c1b-4ea7-9514-cb7a3bbaaf0f Niederlande (NL)
Hauptdokumente
Datenblatt, technische Information1SCC303003C0201
Montage- und Betriebsanleitung1SCC303008M0208
Umweltprodukterklärung - EPD1SCC303082D0201
Umgebungsbedingungen
SchutzartFront IP20
Umweltinformationen1SCC303050D0201
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)205 mm
8.07 in
Höhe (Netto-Abmessung)150 mm
5.91 in
Tiefe (Netto-Abmessung)160 mm
6.3 in
Nettogewicht3.8 kg
8.38 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 box
Breite Verpackungseinheit 1170 mm
6.69 in
Länge Verpackungseinheit 1270 mm
10.63 in
Höhe Verpackungseinheit 1185 mm
7.28 in
Bruttogewicht Verpackungseinheit 14.1 kg
9.04 lb
EAN Verpackungseinheit 16417019399485
Technische Daten
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 200 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 200 A
SchutzartFront IP20
PhasenabstandStandard
Position des vierten PolsRight Side
Art des vierten PolsSwitched - Simultaneous Function
Grifffarbeschwarz
Grifftypinklusiv Griff und Welle
MontageartBodenmontage
Anzahl Pole4P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 4 W
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(380 / 400 V) 200 A
(500 V) 200 A
(690 V) 200 A
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Bemessungsbetriebsstrom AC-31B (Ie)(380 / 400 V) 200 A
Bemessungsbetriebsstrom AC-33B (Ie)(380 / 400 V) 200 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 110 kW
(500 V) 132 kW
(690 V) 200 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 8 Kiloampere rms
Schalter-BetriebsmechanismusMechanismus auf der Seite des Schalters
04 (Linksseitig)
AnschlussartSchraubklemme
Anzugsdrehmoment(nach IEC 60947-1) 15 ... 22 N·m
Typ Umschaltergeschlossen
Technische Daten UL/CSA
Anzugsdrehmoment(nach IEC 60947-1) 15 ... 22 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC303045D2702
DNV Zertifikat1SCC303138D0201
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122233
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
E-Nummer (Finnland)3641609

ETIM for 1SCA108530R1001 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert200 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert200 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert8 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert110 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert110 kW
MerkmalsnamePolzahl (EF001391)
Merkmalswert4
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Steckeinsatztechnik
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertJa
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameGeeignet für Zwischenbau (EF007264)
MerkmalswertNein
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertschwarz
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertgrau
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertSchraubanschluss
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP20
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert1
MerkmalsnameBreite (EF000008)
Merkmalswert205 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert150 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert160 mm

DATASHEET - PDF
