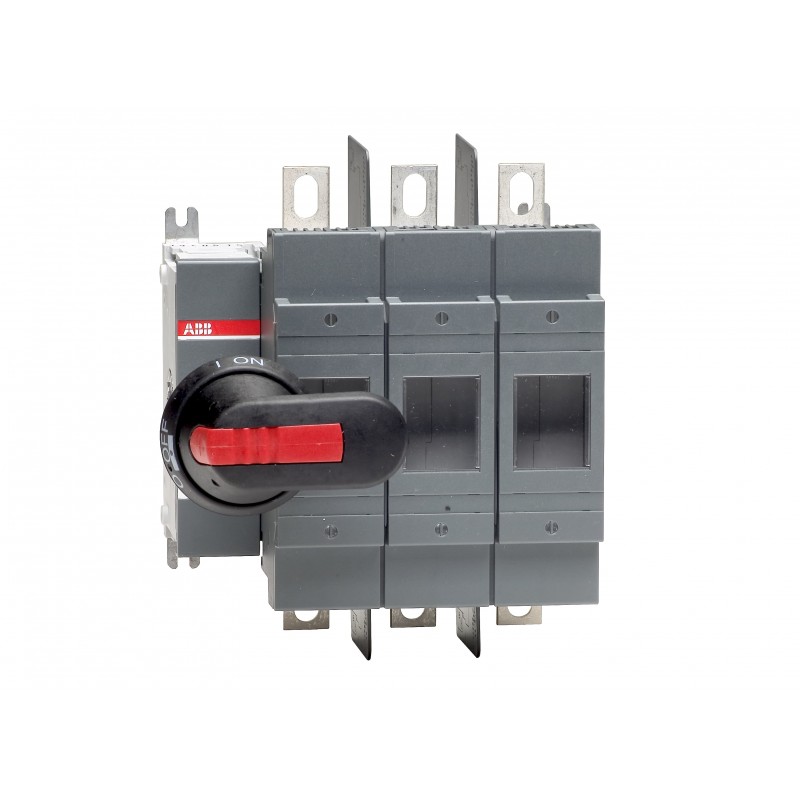

1SCA022709R9760 ABB Fusible interrupteur OS200J03P
1SCA022709R9760
ABB
Fusible interrupteur OS200J03P
Interrupteur à fusible OS200J03P
OS200J03P FUSIBLE DISCONNECT SWITCH
Appareillage industriel basse tension > Interrupteur sectionneur à fusible
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| Déchets destinés à l'enfouissement en décharge - Destination | UL 2799 Zero Waste To Landfill Validation available |
| Instructions de démontage en fin de vie | 1SCC311049M0201 |
| Déclaration environnementale de produit - DEP | 1SCC311197D0201 |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | d14ea8ae-a9de-4094-ab85-eb7230059569 Finland |
| SCIP simplifié | 68137a4d-9696-43a0-aebc-62217f5eb21d Germany |
| 2e3d1d39-dbf6-435e-99bf-ceba1f96d293 Portugal | |
| c237c8fb-4ade-4778-94f9-5711144132b7 Greece | |
| 10396e09-4d8b-4043-8f4c-82dbd5b27c47 Belgium | |
| e1b11ab3-4808-4b50-b31f-779752bd78dc Norway | |
| c6d8cdee-6bf8-44a5-a3c6-909dec2476c0 Bulgaria | |
| 05f3dc29-24ff-47d5-912b-3e6c7b8fe82f Sweden | |
| f2fef297-955b-423f-ba0b-c720ca53311c Croatia | |
| 1869a195-b93f-4415-a38b-29e5c63d7333 Czech Republic | |
| d4a19584-b5f4-4680-a9db-99acce8c0f52 Poland | |
| 9c4507ac-1327-454b-9788-24ff0b4ccdc0 Belgium | |
| 72ca3279-3760-4ee3-b4c3-2f5c0fb65834 Hungary | |
| eceb1e11-a39b-4204-b469-9141f4b07465 Spain | |
| 6ae2758b-c147-4166-bd0b-4f598682248d Poland | |
| 385bed5a-0b01-4049-bf04-4bcdac9a7e52 Hungary | |
| 103c3999-9b9f-40ce-8d7f-12e59fbdb8a2 Estonia | |
| 02820b53-5f55-4cf8-8458-72e0ba36b6d5 France | |
| 4cda5513-f6ae-4551-9344-692394166524 Sweden | |
| d5fe7dee-8865-41c2-9f2b-43609dbbfa35 Germany | |
| 7c7438b6-e640-4e5e-a456-53b4009c52c8 France | |
| ad829d76-ae4b-4489-94f4-853ac8318e3d Germany | |
| 0879c983-361d-40e5-b47f-0752f39a13a6 Denmark | |
| 8548e611-718a-4c30-acf9-99151f1f7e21 Italy | |
| 259c9e64-d2b2-4f26-93b0-e961f332b3ec Netherlands | |
| f0414065-cd9e-4722-9c43-5d4e0ecd777b Poland | |
| 8a19a1f7-3095-4abd-909b-fe3bc286f407 Germany | |
| 2abb4fcc-e55e-4c45-97de-81f276d41254 Germany | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC011025D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC311013C0201 |
| Instructions et manuels | 1SCC311012M0219 |
| Dessins mécaniques | OS200J03.igs |
| Déclaration environnementale de produit - DEP | 1SCC311197D0201 |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP20 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 182 mm |
| Hauteur nette du produit | 199 mm |
| Profondeur/longueur nette du produit | 132 mm |
| Poids net du produit | 3.1 kg |
| 6.7 lb | |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 230 mm |
| 9.1 in | |
| Profondeur/Longueur du niveau d’emballage 1 | 270 mm |
| 10.6 in | |
| Hauteur du niveau d’emballage 1 | 170 mm |
| 6.7 in | |
| Poids brut du colis niveau 1 | 3.3 kg |
| 7.4 lb | |
| Code EAN du niveau d’emballage 1 | 6417019225906 |
| Technique | |
| Courant thermique conventionnel à l'air libre (Ith) | Θ = 40 °C 200 A |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 200 A |
| Degré de protection | acc. to IEC 60529 IP20 |
| Taille du fusible | 200 A |
| Système de fusibles | Class J |
| Type de poignée | Pistol handle |
| Type de montage | Base mounting |
| Nombre de pôles | 3P |
| Mode de fonctionnement | Front |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out, Bottom In - Top Out |
| Perte de puissance | at Rated Operating Conditions per Pole 8 W |
| Courant de court-circuit conditionnel nominal (Inc) | (600 V AC) 200 kA |
| Courant nominal (In) | Circuit principal 200 A |
| Tension nominale de tenue aux impulsions (Uimp) | 12 kV |
| Tension d'isolement nominale (Ui) | 1000 V |
| Courant de fonctionnement nominal AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tension nominale de fonctionnement | Circuit principal 600 V AC |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 8 kiloampere rms |
| Normes | UL98 |
| IEC 60947-3 | |
| Mécanisme de fonctionnement des interrupteurs | 03 (Left Side) |
| Type de terminal | Bornes à œillets |
| Largeur du terminal | 20 mm |
| Couple de serrage | 15 ... 22 N·m |
| Technique UL/CSA | |
| Tension de fonctionnement maximale UL/CSA | Circuit principal 600 V AC |
| Circuit principal 250 V DC | |
| Ampérage nominal | 200 A |
| Puissance nominale UL/CSA | (acc. to UL 240 V) 60 Hp |
| (acc. to UL 480 V) 125 Hp | |
| (acc. to UL 600 V) 150 Hp | |
| Couple de serrage | 15 ... 22 N·m |
| Couple de serrage UL/CSA | Wire-Clamp 200 in·lb |
| Cable Lug 72 in·lb | |
| Certificats et déclarations | |
| Certificat A2L – IEC | 1SCC311209D0201 |
| Certificat ATEX | No certification needed |
| Certificat CCC | CCC OS200-250 2016 |
| Déclaration de conformité - CE | 1SCC311091D2704 |
| Certificat DNV GL | 1SCC311123D0203 |
| Certificat UL | cULus certificate OS200 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Code de catégorie granulaire IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
