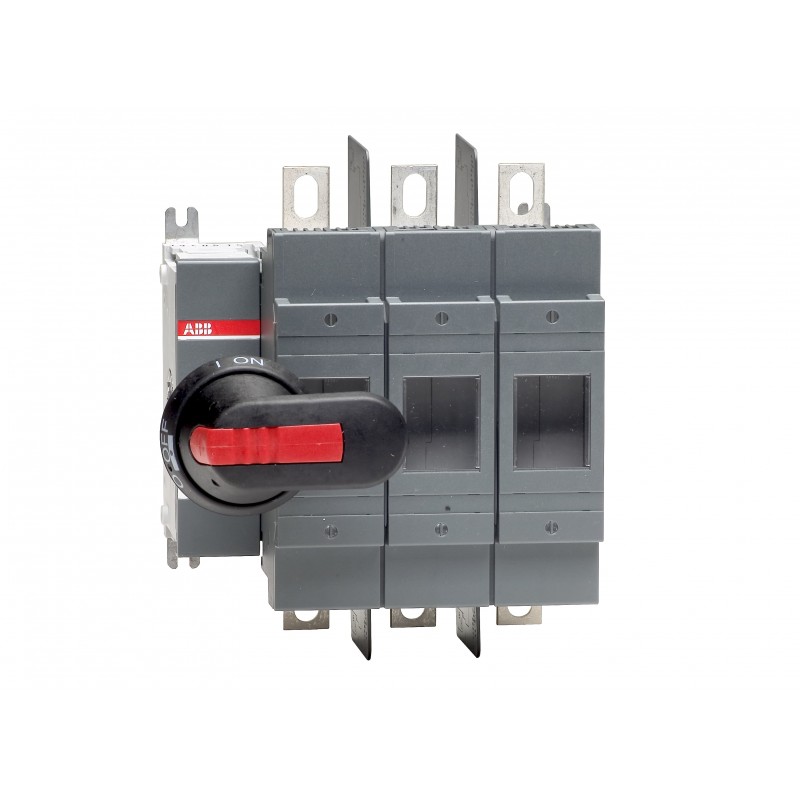

ABB 1SCA022709R9760 1SCA022709R9760 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022709R9760 ABB Interruptor fusível OS200J03P

Referência: 1SCA022709R9760

Fabricante: ABB

Descrição:

Interruptor fusível OS200J03P
Interruptor de fusível OS200J03P
OS200J03P FUSIBLE DISCONNECT SWITCH

Categorias:

  • Aparelhos elétricos de baixa tensão > Interruptor com fusíveis
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 278,75 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 7-8 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

ABB EcoSolutions
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions1SCC311049M0201
Environmental Product Declaration - EPD1SCC311197D0201
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC011021D0201
Informação RoHS1SCC011020D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPd14ea8ae-a9de-4094-ab85-eb7230059569 Finland
SCIP simplificado68137a4d-9696-43a0-aebc-62217f5eb21d Germany
2e3d1d39-dbf6-435e-99bf-ceba1f96d293 Portugal
c237c8fb-4ade-4778-94f9-5711144132b7 Greece
10396e09-4d8b-4043-8f4c-82dbd5b27c47 Belgium
e1b11ab3-4808-4b50-b31f-779752bd78dc Norway
c6d8cdee-6bf8-44a5-a3c6-909dec2476c0 Bulgaria
05f3dc29-24ff-47d5-912b-3e6c7b8fe82f Sweden
f2fef297-955b-423f-ba0b-c720ca53311c Croatia
1869a195-b93f-4415-a38b-29e5c63d7333 Czech Republic
d4a19584-b5f4-4680-a9db-99acce8c0f52 Poland
9c4507ac-1327-454b-9788-24ff0b4ccdc0 Belgium
72ca3279-3760-4ee3-b4c3-2f5c0fb65834 Hungary
eceb1e11-a39b-4204-b469-9141f4b07465 Spain
6ae2758b-c147-4166-bd0b-4f598682248d Poland
385bed5a-0b01-4049-bf04-4bcdac9a7e52 Hungary
103c3999-9b9f-40ce-8d7f-12e59fbdb8a2 Estonia
02820b53-5f55-4cf8-8458-72e0ba36b6d5 France
4cda5513-f6ae-4551-9344-692394166524 Sweden
d5fe7dee-8865-41c2-9f2b-43609dbbfa35 Germany
7c7438b6-e640-4e5e-a456-53b4009c52c8 France
ad829d76-ae4b-4489-94f4-853ac8318e3d Germany
0879c983-361d-40e5-b47f-0752f39a13a6 Denmark
8548e611-718a-4c30-acf9-99151f1f7e21 Italy
259c9e64-d2b2-4f26-93b0-e961f332b3ec Netherlands
f0414065-cd9e-4722-9c43-5d4e0ecd777b Poland
8a19a1f7-3095-4abd-909b-fe3bc286f407 Germany
2abb4fcc-e55e-4c45-97de-81f276d41254 Germany
Toxic Substances Control Act - TSCA1SCC011025D0201
Popular Downloads
Ficha de dados, informação técnica1SCC311013C0201
Instruções e Manuais1SCC311012M0219
Mechanical DrawingsOS200J03.igs
Environmental Product Declaration - EPD1SCC311197D0201
Environmental
Grau de proteçãoacc. to IEC 60529 IP20
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85365080
País de origemFinland
Dimensions
Largura Líquida do Produto182 mm
Altura Líquida do Produto199 mm
Profundidade/Comprimento Líquidos do Produto132 mm
Peso Líquido do Produto3.1 kg
6.7 lb
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1230 mm
9.1 in
Profundidade/Comprimento da embalagem Nível 1270 mm
10.6 in
Altura da embalagem Nível 1170 mm
6.7 in
Peso bruto da embalagem Nível 13.3 kg
7.4 lb
Nível de Embalagem 1 EAN6417019225906
Technical
Conventional Free-air Thermal Current (Ith)Θ = 40 °C 200 A
Conventional Thermal Current (Ithe)Fully Enclosed 200 A
Grau de proteçãoacc. to IEC 60529 IP20
Tamanho do fusível200 A
Fuse SystemClass J
Handle TypePistol handle
Tipo de apoioBase mounting
Número de polos3P
Modo de funcionamentoFront
Pollution Degree3
Position of Line TerminalsTop In - Bottom Out, Bottom In - Top Out
Power Lossat Rated Operating Conditions per Pole 8 W
Rated Conditional Short-Circuit Current (Inc)(600 V AC) 200 kA
Corrente nominal (In)Main Circuit 200 A
Rated Impulse Withstand Voltage (Uimp)12 kV
Rated Insulation Voltage (Ui)1000 V
Rated Operational Current AC-21A (Ie)(500 V) 200 A
(690 V) 200 A
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 200 A
(500 V) 200 A
(690 V) 200 A
Rated Operational Power AC-23A (Pe)(220 ... 240 V) 60 kW
(400 V) 110 kW
(415 V) 110 kW
(500 V) 132 kW
(690 V) 200 kW
Tensão operacional nominalMain Circuit 600 V AC
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 8 kiloampere rms
NormasUL98
IEC 60947-3
Switches Operating Mechanism03 (Left Side)
Tipo de terminalLug terminals
Terminal Width20 mm
Binário de aperto15 ... 22 N·m
Technical UL/CSA
Maximum Operating Voltage UL/CSAMain Circuit 600 V AC
Main Circuit 250 V DC
Ampere Rating200 A
Classificação de potência UL/CSA(acc. to UL 240 V) 60 Hp
(acc. to UL 480 V) 125 Hp
(acc. to UL 600 V) 150 Hp
Binário de aperto15 ... 22 N·m
Tightening Torque UL/CSAWire-Clamp 200 in·lb
Cable Lug 72 in·lb
Certificates and Declarations
A2L Certificate – IEC1SCC311209D0201
Certificado ATEXNo certification needed
CCC CertificateCCC OS200-250 2016
Declaração de conformidade -CE1SCC311091D2704
DNV GL Certificate1SCC311123D0203
Certificado ULcULus certificate OS200
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC001040 - Fuse switch disconnector
ETIM 10EC001040 - Fuse switch disconnector
UNSPSC39122233
Código de Categoria Granular IDEA (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)

ETIM for 1SCA022709R9760 Componentes industriais para Baixa Tensão (EC001040)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaSim
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica200 A
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica200 kW
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica8 kA
Nome da característicaAdequado para fusíveis (EF006692)
Valor da característicaOutro
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaEntrada de Cabo (EF000537)
Valor da característicaOutro
Nome da característicaEquipado com conectores (EF011696)
Valor da característicaSim
Nome da característicaAdequado para montagem em barramento (EF007259)
Valor da característicaSim
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPosição do elemento de atuação (EF009410)
Valor da característicaEsquerda
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP20
