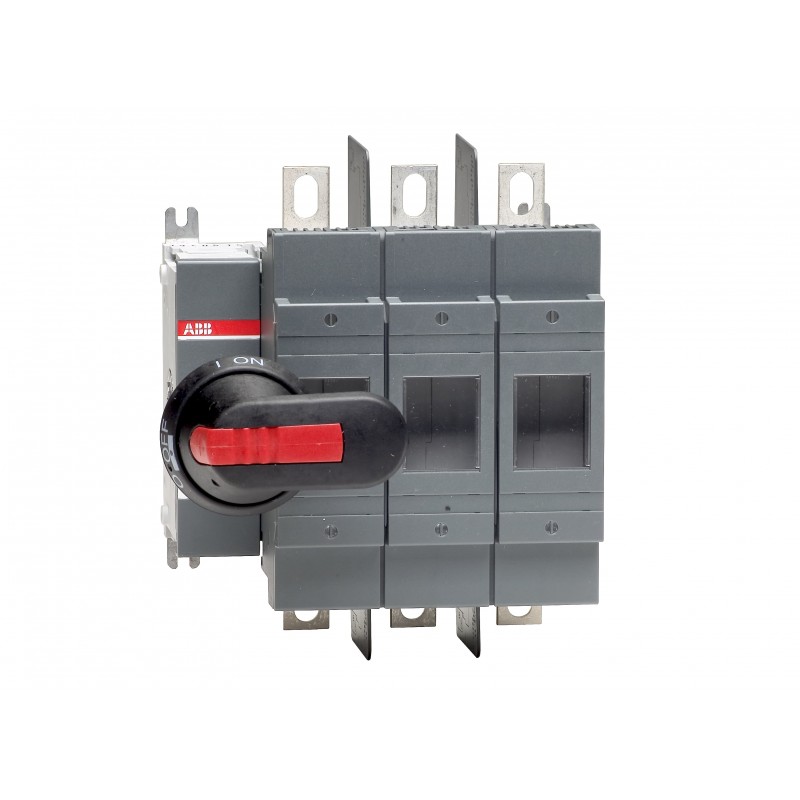

1SCA022709R9760 ABB Schalter sicherung OS200J03P
1SCA022709R9760
ABB
Schalter sicherung OS200J03P
Sicherungsschalter OS200J03P
Lasttrennschalter für Sicherungen 3-polig 200 A, mit Griff und Welle UL/CSA
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC311049M0201 |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | d14ea8ae-a9de-4094-ab85-eb7230059569 Finnland (FI) |
| Vereinfachtes SCIP | 68137a4d-9696-43a0-aebc-62217f5eb21d Deutschland (DE) |
| 2e3d1d39-dbf6-435e-99bf-ceba1f96d293 Portugal (PT) | |
| c237c8fb-4ade-4778-94f9-5711144132b7 Griechenland (GR) | |
| 10396e09-4d8b-4043-8f4c-82dbd5b27c47 Belgien (BE) | |
| e1b11ab3-4808-4b50-b31f-779752bd78dc Norwegen (NO) | |
| c6d8cdee-6bf8-44a5-a3c6-909dec2476c0 Bulgarien (BG) | |
| 05f3dc29-24ff-47d5-912b-3e6c7b8fe82f Schweden (SE) | |
| f2fef297-955b-423f-ba0b-c720ca53311c Kroatien (CR) | |
| 1869a195-b93f-4415-a38b-29e5c63d7333 Tschechische Republik (CZ) | |
| d4a19584-b5f4-4680-a9db-99acce8c0f52 Polen (PL) | |
| 9c4507ac-1327-454b-9788-24ff0b4ccdc0 Belgien (BE) | |
| 72ca3279-3760-4ee3-b4c3-2f5c0fb65834 Ungarn (HU) | |
| eceb1e11-a39b-4204-b469-9141f4b07465 Spanien (ES) | |
| 6ae2758b-c147-4166-bd0b-4f598682248d Polen (PL) | |
| 385bed5a-0b01-4049-bf04-4bcdac9a7e52 Ungarn (HU) | |
| 103c3999-9b9f-40ce-8d7f-12e59fbdb8a2 Estland (EE) | |
| 02820b53-5f55-4cf8-8458-72e0ba36b6d5 Frankreich (FR) | |
| 4cda5513-f6ae-4551-9344-692394166524 Schweden (SE) | |
| d5fe7dee-8865-41c2-9f2b-43609dbbfa35 Deutschland (DE) | |
| 7c7438b6-e640-4e5e-a456-53b4009c52c8 Frankreich (FR) | |
| ad829d76-ae4b-4489-94f4-853ac8318e3d Deutschland (DE) | |
| 0879c983-361d-40e5-b47f-0752f39a13a6 Dänemark (DK) | |
| 8548e611-718a-4c30-acf9-99151f1f7e21 Italien (IT) | |
| 259c9e64-d2b2-4f26-93b0-e961f332b3ec Niederlande (NL) | |
| f0414065-cd9e-4722-9c43-5d4e0ecd777b Polen (PL) | |
| 8a19a1f7-3095-4abd-909b-fe3bc286f407 Deutschland (DE) | |
| 2abb4fcc-e55e-4c45-97de-81f276d41254 Deutschland (DE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311012M0219 |
| Mechanische Zeichnungen | OS200J03.igs |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 182 mm |
| Höhe (Netto-Abmessung) | 199 mm |
| Tiefe (Netto-Abmessung) | 132 mm |
| Nettogewicht | 3.1 kg |
| 6.7 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 230 mm |
| 9.1 in | |
| Länge Verpackungseinheit 1 | 270 mm |
| 10.6 in | |
| Höhe Verpackungseinheit 1 | 170 mm |
| 6.7 in | |
| Bruttogewicht Verpackungseinheit 1 | 3.3 kg |
| 7.4 lb | |
| EAN Verpackungseinheit 1 | 6417019225906 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 200 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 200 A |
| Schutzart | (nach IEC 60529) IP20 |
| Sicherungsgröße | 200 A |
| Sicherungsart | Class J |
| Grifftyp | inklusiv Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 8 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (600 V AC) 200 kA |
| Bemessungsstrom (In) | (Hauptstromkreis) 200 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 600 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 Kiloampere rms |
| Normen | UL98 |
| IEC 60947-3 | |
| Schalter-Betriebsmechanismus | 03 (Linksseitig) |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 20 mm |
| Anzugsdrehmoment | 15 ... 22 N·m |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Hauptstromkreis 600 V AC |
| Hauptstromkreis 250 V DC | |
| Bemessungsstromstärke, UL/CSA | 200 A |
| Nennleistung UL/CSA | (nach UL 240 V) 60 Hp |
| (nach UL 480 V) 125 Hp | |
| (nach UL 600 V) 150 Hp | |
| Anzugsdrehmoment | 15 ... 22 N·m |
| Anzugsdrehmoment UL/CSA | Drahtbügel 200 in·lb |
| Kabelöse 72 in·lb | |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC311209D0201 |
| Atex Zertifikat | No certification needed |
| CCC Zertifikat | CCC OS200-250 2016 |
| Konformitätserklärung - CE | 1SCC311091D2704 |
| DNV GL Zertifikat | 1SCC311123D0203 |
| UL Zertifikat | cULus certificate OS200 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
