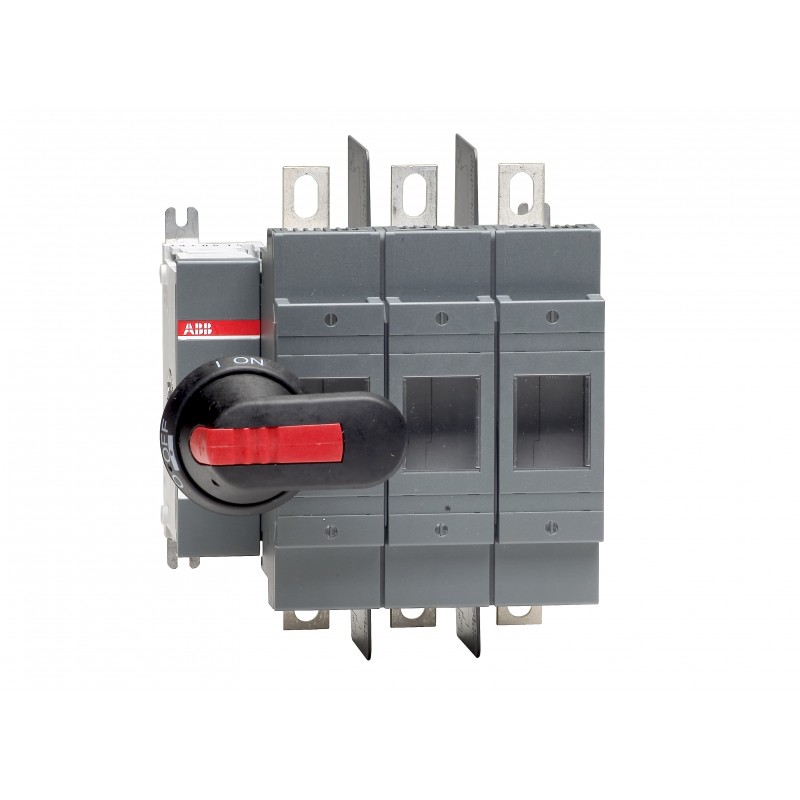

1SCA022709R9760 ABB Portafusibile OS200J03P
1SCA022709R9760
ABB
Portafusibile OS200J03P
Interruttore a fusibile OS200J03P
OS200J03P sez UL fus J 3P 200A
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | d14ea8ae-a9de-4094-ab85-eb7230059569 Finlandia (FI) |
| SCIP semplificato | 68137a4d-9696-43a0-aebc-62217f5eb21d Germania (DE) |
| 2e3d1d39-dbf6-435e-99bf-ceba1f96d293 Portogallo (PT) | |
| c237c8fb-4ade-4778-94f9-5711144132b7 Grecia (GR) | |
| 10396e09-4d8b-4043-8f4c-82dbd5b27c47 Belgio (BE) | |
| e1b11ab3-4808-4b50-b31f-779752bd78dc Norvegia (NO) | |
| c6d8cdee-6bf8-44a5-a3c6-909dec2476c0 Bulgaria (BG) | |
| 05f3dc29-24ff-47d5-912b-3e6c7b8fe82f Svezia (SE) | |
| f2fef297-955b-423f-ba0b-c720ca53311c Croazia (HR) | |
| 1869a195-b93f-4415-a38b-29e5c63d7333 Repubblica Ceca (CZ) | |
| d4a19584-b5f4-4680-a9db-99acce8c0f52 Polania (PL) | |
| 9c4507ac-1327-454b-9788-24ff0b4ccdc0 Belgio (BE) | |
| 72ca3279-3760-4ee3-b4c3-2f5c0fb65834 Ungheria (HU) | |
| eceb1e11-a39b-4204-b469-9141f4b07465 Spagna (ES) | |
| 6ae2758b-c147-4166-bd0b-4f598682248d Polania (PL) | |
| 385bed5a-0b01-4049-bf04-4bcdac9a7e52 Ungheria (HU) | |
| 103c3999-9b9f-40ce-8d7f-12e59fbdb8a2 Estonia (EE) | |
| 02820b53-5f55-4cf8-8458-72e0ba36b6d5 Francia (FR) | |
| 4cda5513-f6ae-4551-9344-692394166524 Svezia (SE) | |
| d5fe7dee-8865-41c2-9f2b-43609dbbfa35 Germania (DE) | |
| 7c7438b6-e640-4e5e-a456-53b4009c52c8 Francia (FR) | |
| ad829d76-ae4b-4489-94f4-853ac8318e3d Germania (DE) | |
| 0879c983-361d-40e5-b47f-0752f39a13a6 Danimarca (DK) | |
| 8548e611-718a-4c30-acf9-99151f1f7e21 Italia (IT) | |
| 259c9e64-d2b2-4f26-93b0-e961f332b3ec Paesi Bassi (Olanda) (NL) | |
| f0414065-cd9e-4722-9c43-5d4e0ecd777b Polania (PL) | |
| 8a19a1f7-3095-4abd-909b-fe3bc286f407 Germania (DE) | |
| 2abb4fcc-e55e-4c45-97de-81f276d41254 Germania (DE) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Disegni meccanici | OS200J03.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 182 mm |
| Altezza prodotto | 199 mm |
| Profondità prodotto | 132 mm |
| Peso netto prodotto | 3.1 kg |
| 6.7 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 230 mm |
| 9.1 in | |
| Profondità imballo livello 1 | 270 mm |
| 10.6 in | |
| Altezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Peso lordo imballo livello 1 | 3.3 kg |
| 7.4 lb | |
| EAN imballo livello 1 | 6417019225906 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 200 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Taglia fusibile | 200 A |
| Sistema fusibile | Class J |
| Tipo di maniglia | Maniglia e Albero inclusi |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 8 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (600 V AC) 200 kA |
| Corrente nominale (In) | Circuito Principale 200 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 600 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Norme di riferimento | UL98 |
| IEC 60947-3 | |
| Comando | 03 (Left Side) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | 15 ... 22 N·m |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V AC |
| Circuito Principale 250 V DC | |
| Amperaggio UL/CSA | 200 A |
| Portata UL/CSA | (secondo UL 240 V) 60 Hp |
| (secondo UL 480 V) 125 Hp | |
| (secondo UL 600 V) 150 Hp | |
| Coppia di serraggio | 15 ... 22 N·m |
| Coppia di serraggio UL/CSA | Wire-Clamp 200 in·lb |
| Cable Lug 72 in·lb | |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS200-250 2016 |
| Dichiarazione di conformità - CE | 1SCC311091D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificato UL | cULus certificate OS200 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
