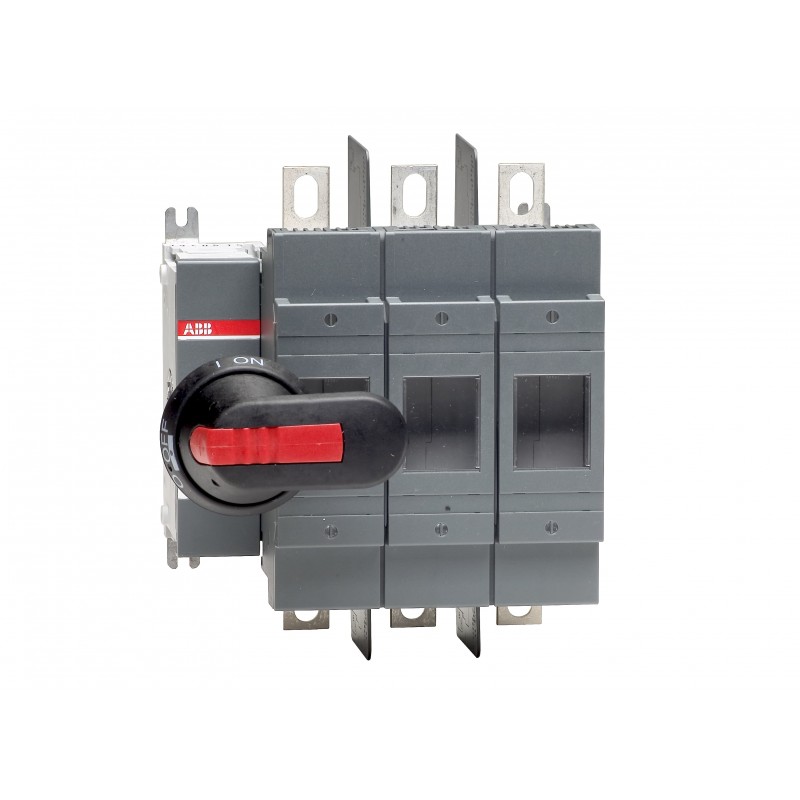

1SCA022709R9760 ABB Interruptor fusible OS200J03P
1SCA022709R9760
ABB
Interruptor fusible OS200J03P
OS200J03P FUSIBLE DISCONNECT SWITCH
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | d14ea8ae-a9de-4094-ab85-eb7230059569 Finland |
| SCIP simplificado | 68137a4d-9696-43a0-aebc-62217f5eb21d Germany |
| 2e3d1d39-dbf6-435e-99bf-ceba1f96d293 Portugal | |
| c237c8fb-4ade-4778-94f9-5711144132b7 Greece | |
| 10396e09-4d8b-4043-8f4c-82dbd5b27c47 Belgium | |
| e1b11ab3-4808-4b50-b31f-779752bd78dc Norway | |
| c6d8cdee-6bf8-44a5-a3c6-909dec2476c0 Bulgaria | |
| 05f3dc29-24ff-47d5-912b-3e6c7b8fe82f Sweden | |
| f2fef297-955b-423f-ba0b-c720ca53311c Croatia | |
| 1869a195-b93f-4415-a38b-29e5c63d7333 Czech Republic | |
| d4a19584-b5f4-4680-a9db-99acce8c0f52 Poland | |
| 9c4507ac-1327-454b-9788-24ff0b4ccdc0 Belgium | |
| 72ca3279-3760-4ee3-b4c3-2f5c0fb65834 Hungary | |
| eceb1e11-a39b-4204-b469-9141f4b07465 Spain | |
| 6ae2758b-c147-4166-bd0b-4f598682248d Poland | |
| 385bed5a-0b01-4049-bf04-4bcdac9a7e52 Hungary | |
| 103c3999-9b9f-40ce-8d7f-12e59fbdb8a2 Estonia | |
| 02820b53-5f55-4cf8-8458-72e0ba36b6d5 France | |
| 4cda5513-f6ae-4551-9344-692394166524 Sweden | |
| d5fe7dee-8865-41c2-9f2b-43609dbbfa35 Germany | |
| 7c7438b6-e640-4e5e-a456-53b4009c52c8 France | |
| ad829d76-ae4b-4489-94f4-853ac8318e3d Germany | |
| 0879c983-361d-40e5-b47f-0752f39a13a6 Denmark | |
| 8548e611-718a-4c30-acf9-99151f1f7e21 Italy | |
| 259c9e64-d2b2-4f26-93b0-e961f332b3ec Netherlands | |
| f0414065-cd9e-4722-9c43-5d4e0ecd777b Poland | |
| 8a19a1f7-3095-4abd-909b-fe3bc286f407 Germany | |
| 2abb4fcc-e55e-4c45-97de-81f276d41254 Germany | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Dibujos mecánicos | OS200J03.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 182 mm |
| Alto del producto | 199 mm |
| Largo del product | 132 mm |
| Peso del product | 3.1 kg |
| 6.7 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 230 mm |
| 9.1 in | |
| Embalaje Nivel 1 Largo | 270 mm |
| 10.6 in | |
| Embalaje Nivel 1 Alto | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Peso | 3.3 kg |
| 7.4 lb | |
| Embalaje Nivel 1 EAN | 6417019225906 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tamaño del fusible | 200 A |
| Sistema de fusibles | Clase J |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 8 W |
| Corriente nominal de cortocircuito condicional (Inc) | (600 V AC) 200 kA |
| Corriente nominal (In) | Circuito Principal 200 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 600 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Normas | UL98 |
| IEC 60947-3 | |
| Mecanismo de funcionamiento de los interruptores | 03 (Lado izquierdo) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | 15 ... 22 N·m |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Main Circuit 250 V DC | |
| Amperaje UL/CSA | 200 A |
| Potencia nominal UL/CSA | (acc. to UL 240 V) 60 Hp |
| (acc. to UL 480 V) 125 Hp | |
| (acc. to UL 600 V) 150 Hp | |
| Par de apriete | 15 ... 22 N·m |
| Par de apriete UL/CSA | Wire-Clamp 200 in·lb |
| Cable Lug 72 in·lb | |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311091D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Certificado UL | cULus certificate OS200 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
