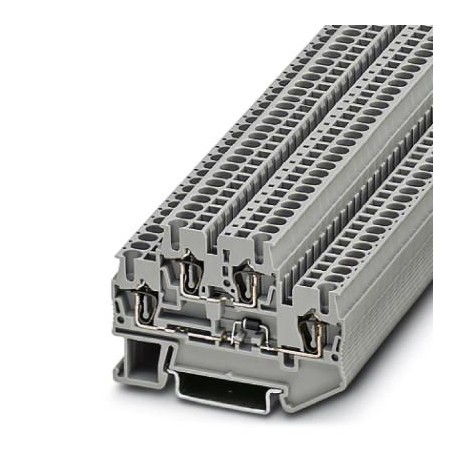

STTB 2,5-DIO/UR-UL 1047533 PHOENIX CONTACT Borne para componentes, La corriente máx. queda determinada por e..
STTB 2,5-DIO/UR-UL
1047533
PHOENIX_CONTACT
50
Borne para componentes, La corriente máx. queda determinada por el diodo. Montado: diodo 1N 4007, tensión inversa: 1300 V, corriente límite constante: 0,5 A., con diodo integrado, corriente nominal: 0,5 A, 1er y 2º piso, tipo de conexión: Conexión por resorte, Sección de dimensionamiento: 2,5 mm², sección: 0,08 mm² - 4 mm², montaje: NS 35/7,5, NS 35/15, color: gris
Bloques de terminales > Bloque de terminales para componente
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón cuarenta y siete mil quinientos treinta y tres |
|---|---|
| Unidad de embalaje | 50 pc |
| Cantidad de orden mínima | 50 pc |
| Nota | Para un Pedido (no retornable) |
| GTIN | 4055626648354 |
| Peso por Pieza (sin incluir el embalaje) | 10.700 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y nueve mil diez |
| País de origen | PL (Polonia) |
General
| Nota | El max. actual está determinada por el diodo. Instalado: Diodo 1N 4007, voltaje inverso: 1300 V, corriente continua máxima: 0,5 A. |
|---|---|
| Número de niveles de | Dos |
| Número de conexiones | Cuatro |
| Los potenciales de | Dos |
| Nominal de la sección transversal | 2,5 mm2 |
| Color | gris |
| Material aislante | PA |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Tensión de impulso admisible | 4 kV |
| Grado de contaminación | Tres |
| Categoría de sobretensión | III |
| Material aislante grupo | Yo |
| Disipación de potencia máxima nominal de la condición de | 0.77 W (el valor se multiplica cuando la conexión de múltiples niveles) |
| Corriente de carga máxima | 26 (con conductor de 4 mm2 de sección transversal) |
| Corriente Nominal IN | 22 Un |
| La tensión Nominal de UN | 500 V |
| Abra el panel lateral | Sí |
Dimensiones
| Ancho | 5.2 mm |
|---|---|
| Tapa del extremo ancho | 2.2 mm |
| Longitud | 67,5 mm |
| Altura NS 35/7,5 | El 47,5 mm |
| Altura NS 35/15 | 55 mm |
Los datos de conexión
| Método de conexión | La primavera-jaula de conexión |
|---|---|
| Conductor de sección transversal sólida min. | 0.08 mm2 |
| Conductor sección transversal del sólido máx. | 4 mm2 |
| Sección cruzada del Conductor AWG min. | Veintiocho |
| Sección cruzada del Conductor AWG max. | Doce |
| Conductor de sección transversal flexible min. | 0.08 mm2 |
| Conductor de sección transversal flexible max. | 2,5 mm2 |
| Min. AWG conductor de sección transversal, flexible | Veintiocho |
| Max. AWG conductor de sección transversal, flexible | Dieciseis |
| Conductor de sección transversal flexible, con virola sin manguito de plástico min. | 0,14 mm2 |
| Conductor de sección transversal flexible, con virola sin manguito de plástico max. | 2,5 mm2 |
| Conductor de sección transversal flexible, con virola con manguito de plástico min. | 0,14 mm2 |
| Conductor de sección transversal flexible, con virola con manguito de plástico max. | 2,5 mm2 |
| 2 conductores con la misma sección transversal, cadena, DOBLE virolas con manguito de plástico, max. | 0,5 mm2 |
| Pelar longitud | 8 mm a 10 mm |
| Interna cilíndrica de gage | A3 |
Ambiental, Cumplimiento De Productos
| Llegar a SVHC | Plomo 7439-92-1 |
|---|---|
| China RoHS | Ecológico periodo de uso: ilimitado = EFUP-e |
| No hay sustancias peligrosas por encima de los valores de umbral |
Clasificaciones
eCl@ss 4.0Veintisiete millones cien cuarenta y ún mil cien veintisieteeCl@ss 4.1Veintisiete millones cien cuarenta y ún mil cien veintisieteeCl@ss 5.0Veintisiete millones cien cuarenta y ún mil cien veintisieteeCl@ss 5.1Veintisiete millones cien cuarenta y ún mil cieneCl@ss 6.0Veintisiete millones cien cuarenta y ún mil cieneCl@ss 7.0Veintisiete millones cien cuarenta y ún mil cien veintisieteeCl@ss 8.0Veintisiete millones cien cuarenta y ún mil cien veintisieteeCl@ss 9.0Veintisiete millones cien cuarenta y ún mil cien veintisiete
UNSPSC 6.01Treinta millones doscientos once mil ochocientos onceUNSPSC 7.0901Treinta y nueve millones cien veintiún mil cuatrocientos diezUNSPSC 11Treinta y nueve millones cien veintiún mil cuatrocientos diezUNSPSC 12.01Treinta y nueve millones cien veintiún mil cuatrocientos diezUNSPSC 13.2Treinta y nueve millones cien veintiún mil cuatrocientos diez
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.08 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.08 mm² |
| Corriente nominal In (EF008250) | 0.5 A |
| Tensión nominal (EF000228) | 500 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión de abrazadera con resorte |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión de abrazadera con resorte |
| Número de pisos (EF002659) | 2 |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Pisos puenteados internamente (EF002661) | No |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 5.2 mm |
| Altura (EF000040) | 67.5 mm |
| Profundidad (EF000049) | 47.5 mm |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Gris |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
