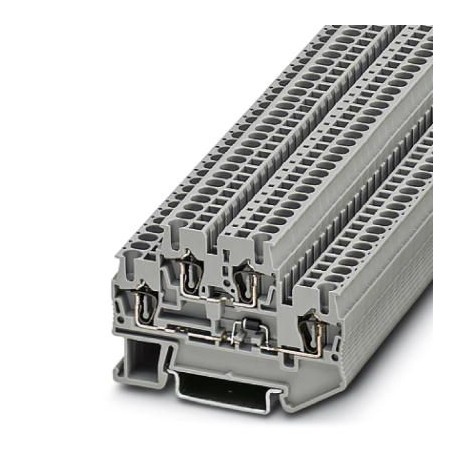

STTB 2,5-DIO/UR-UL 1047533 PHOENIX CONTACT Componente do bloco de terminais
STTB 2,5-DIO/UR-UL
1047533
PHOENIX_CONTACT
50
Componente do bloco de terminais
Bloco de terminais para componentes, A corrente máxima é determinada pelo diodo. Montado: diodo 1N 4007, tensão reversa: 1300 V, corrente limite constante: 0,5 A., com diodo integrado, tensão nominal: 500 V, corrente nominal: 0,5 A, 1º e 2º andar, tipo de conexão: Conexão por mola, Seção transversal de dimensionamento: 2,5 mm², seção transversal: 0,08 mm² - 4 mm², montagem: NS 35/7,5, NS 35/15, cor: cinza
Blocos de terminais > Bloco de terminais para o componente
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão quarenta e sete mil quinhentos trinta e três |
|---|---|
| Embalagem da unidade | 50 pc |
| Quantidade de ordem mínima | 50 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões seiscentos e quarenta e oito mil trezentos e cinquenta e quatro |
| Peso por Peça (excluindo embalagem) | 10.700 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
| País de origem | PL (Polónia) |
Geral
| Nota | O max. a corrente é determinada pelo diodo. Instalado: Diodo 1N 4007, tensão reversa: 1300 V, corrente contínua máxima: 0,5 A. |
|---|---|
| Número de níveis | Dois |
| Número de conexões | Quatro |
| Potencialidades | Dois |
| Nominal da seção transversal do | 2,5 mm2 |
| Cor | cinzento |
| Material isolante | PA |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Nominal de surto de tensão | 4 kV |
| Grau de poluição | Três |
| Categoria de sobretensão | III |
| Material isolante grupo | Eu |
| Dissipação máxima de potência para a condição nominal | De 0,77 W (o valor é multiplicado quando ligar vários níveis) |
| Corrente de carga máxima | 26-A (com 4 mm2 condutor de seção transversal) |
| Corrente Nominal euN | 22 |
| Tensão Nominal UN | 500 V |
| Abra o painel lateral | Sim |
Dimensões
| Largura | 5.2 mm |
|---|---|
| Tampa de extremidade de largura | 2.2 mm |
| Comprimento | 67.5 mm |
| Altura NS 35/7,5 | 47,5 mm |
| Altura NS 35/15 | 55 mm |
Ligação de dados
| Método de ligação | Primavera-gaiola de conexão |
|---|---|
| Condutor de seção transversal do sólido min. | De 0,08 mm2 |
| Condutor de seção transversal do sólido max. | 4 mm2 |
| Condutor de seção transversal AWG min. | Vinte e oito |
| Condutor de seção transversal AWG max. | Doze |
| Condutor de seção transversal flexível min. | De 0,08 mm2 |
| Condutor de seção transversal flexível max. | 2,5 mm2 |
| Min. AWG condutor de seção transversal, flexível | Vinte e oito |
| Max. AWG condutor de seção transversal, flexível | Dezesseis |
| Condutor de seção transversal flexível, com virola, sem manga de plástico min. | De 0,14 mm2 |
| Condutor de seção transversal flexível, com virola, sem manga de plástico max. | 2,5 mm2 |
| Condutor de seção transversal flexível, com virola com luva plástica min. | De 0,14 mm2 |
| Condutor de seção transversal flexível, com virola com manga de plástico max. | 2,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, max. | 0,5 mm2 |
| Comprimento de decapagem | 8 mm 10 mm ... |
| Interno cilíndrico gage | A3 |
Ambiental De Conformidade Do Produto
| Alcançar SVHC | Levar 7439-92-1 |
|---|---|
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0Vinte e sete milhões cento e quarenta e um mil cento e vinte e seteeCl@ss 4.1Vinte e sete milhões cento e quarenta e um mil cento e vinte e seteeCl@ss 5.0Vinte e sete milhões cento e quarenta e um mil cento e vinte e seteeCl@ss 5.1Vinte e sete milhões cento e quarenta e um mil e cemeCl@ss 6.0Vinte e sete milhões cento e quarenta e um mil e cemeCl@ss 7.0Vinte e sete milhões cento e quarenta e um mil cento e vinte e seteeCl@ss 8.0Vinte e sete milhões cento e quarenta e um mil cento e vinte e seteeCl@ss 9.0Vinte e sete milhões cento e quarenta e um mil cento e vinte e sete
UNSPSC 6.01Trinta milhões, duzentos e onze mil, oitocentos e onzeUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e dezUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e dez12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e dez13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e dez
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.08 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.14 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.08 mm² |
| Corrente nominal especificada In (EF008250) | 0.5 A |
| Tensão especificada de funcionamento (EF000228) | 500 V |
| Tipo de ligação elétrica 1 (EF002526) | Conexão por terminal de mola |
| Tipo de ligação elétrica 2 (EF002527) | Conexão por terminal de mola |
| Número de níveis (EF002659) | 2 |
| Número de fixações por nível (EF002660) | 2 |
| Níveis ligados internamente (EF002661) | Não |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Material do corpo isolante (EF007543) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 5.2 mm |
| Altura (EF000040) | 67.5 mm |
| Profundidade (EF000049) | 47.5 mm |
| Placa de fecho necessária (EF002525) | Sim |
| Cor (EF000007) | Cinzento |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes |
|
