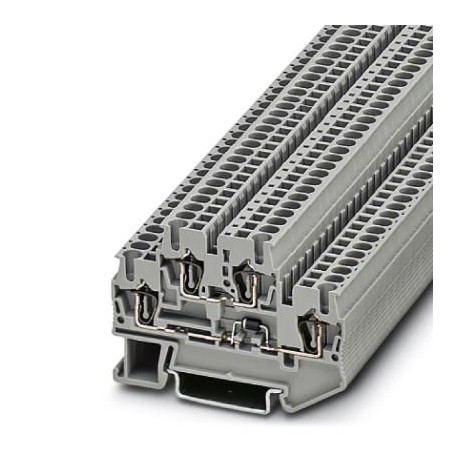

STTB 2,5-DIO/UR-UL 1047533 PHOENIX CONTACT Composant terminal block
STTB 2,5-DIO/UR-UL
1047533
PHOENIX_CONTACT
50
Composant terminal block
Bornier pour composants, Le courant max. est déterminé par la diode. Monté : diode 1N 4007, tension inverse : 1300 V, courant limite constant : 0,5 A., avec diode intégrée, tension nominale : 500 V, courant nominal : 0,5 A, 1er et 2ème étage, type de raccordement : raccord à ressort, Section de dimensionnement : 2,5 mm², section : 0,08 mm² - 4 mm², montage : NS 35/7,5, NS 35/15, couleur : gris
Blocs de jonction > Bloc de jonction porte-composant
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million quarante sept mille cinq cent trente trois |
|---|---|
| Unité d'emballage | 50 pc |
| Quantité d'ordre Minimum | 50 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626648354 |
| Poids par Pièce (hors emballage) | 10.700 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | PL (Pologne) |
Général
| Note | Le max. le courant est déterminé par la diode. Installé: Diode 1N 4007, tension inverse: 1300 V, courant continu maxi: 0,5 A. |
|---|---|
| Nombre de niveaux | Deux |
| Nombre de connexions | Quatre |
| Potentiels | Deux |
| Nominale de la section transversale | 2,5 mm2 |
| Couleur | gris |
| Matériau isolant | PA |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Nominale tension de choc | 4 kV |
| Degré de pollution | Trois |
| Catégorie de surtension | III |
| Matériau isolant groupe | J' |
| Maximum de dissipation de puissance pour les conditions nominales | 0.77 W (la valeur est multipliée lors de la connexion à plusieurs niveaux) |
| Maximum de courant de charge | 26 A (avec 4 mm2 conducteur de section) |
| Courant Nominal j'N | 22 Un |
| Tension nominale UN | 500 V |
| Ouvrez le panneau latéral | Oui |
Dimensions
| Largeur | 5.2 mm |
|---|---|
| Couvercle d'extrémité de largeur | 2.2 mm |
| Longueur | 67,5 mm |
| Hauteur NS 35/7,5 | 47,5 mm |
| Hauteur NS 35/15 | 55 mm |
Les données de connexion
| Méthode de connexion | Ressort-cage de connexion |
|---|---|
| Chef de section transversale solide min. | 0.08 mm2 |
| Chef de section transversale solide max. | 4 mm2 |
| Chef de section AWG min. | Vingt huit |
| Chef de section AWG max. | Douze |
| Chef de section transversale souple min. | 0.08 mm2 |
| Chef de section flexible max. | 2,5 mm2 |
| Min. AWG chef de section, flexible | Vingt huit |
| Max. AWG chef de section, flexible | Seize |
| Chef de section transversale souple, avec embout sans manchon plastique min. | 0,14 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique max. | 2,5 mm2 |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 0,14 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 2,5 mm2 |
| 2 conducteurs de même section transversale, brin, DOUBLE bagues avec manchon en plastique, max. | 0,5 mm2 |
| Dénudage des conducteurs | 8 mm 10 mm ... |
| Interne cylindrique gage | A3 |
L'Environnement De La Conformité Des Produits
| REACh SVHC | Plomb 7439-92-1 |
|---|---|
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 4.0Vingt sept million cents quarante et une mille cents vingt septeCl@ss 4.1Vingt sept million cents quarante et une mille cents vingt septeCl@ss 5.0Vingt sept million cents quarante et une mille cents vingt septeCl@ss 5.1Vingt sept million cents quarante et une mille centeCl@ss 6.0Vingt sept million cents quarante et une mille centeCl@ss 7.0Vingt sept million cents quarante et une mille cents vingt septeCl@ss 8.0Vingt sept million cents quarante et une mille cents vingt septeCl@ss 9.0Vingt sept million cents quarante et une mille cents vingt sept
UNSPSC 6.01Trente million deux cent onze mille huit cent onzeUNSPSC 7.0901Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 11Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 12.01Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent dix
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.08 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.08 mm² |
| Courant assigné In (EF008250) | 0.5 A |
| Tension assignée (EF000228) | 500 V |
| Finition raccordement électrique 1 (EF002526) | Raccordement par borne à ressort |
| Finition raccordement électrique 2 (EF002527) | Raccordement par borne à ressort |
| Nombre d'étages (EF002659) | 2 |
| Nombre de positions de serrage par étage (EF002660) | 2 |
| Étages reliés à l'intérieur (EF002661) | Non |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 5.2 mm |
| Hauteur (EF000040) | 67.5 mm |
| Profondeur (EF000049) | 47.5 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Gris |
