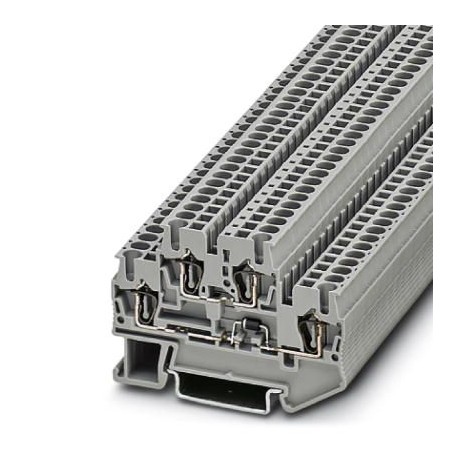

STTB 2,5-DIO/UR-UL 1047533 PHOENIX CONTACT Componente della morsettiera
STTB 2,5-DIO/UR-UL
1047533
PHOENIX_CONTACT
50
Componente della morsettiera
Morsettiera per componenti, la corrente massima è determinata dal diodo. Montato: diodo 1N 4007, tensione inversa: 1300 V, corrente limite costante: 0,5 A., con diodo integrato, tensione nominale: 500 V, corrente nominale: 0,5 A, 1° e 2° piano, tipo di connessione: Collegamento a molla, Dimensioni sezione: 2,5 mm², sezione: 0,08 mm² - 4 mm², montaggio: NS 35/7,5, NS 35/15, colore: grigio
morsetti di giunzione > morsetto
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione quaranta sette mila cinque cento trenta tré |
|---|---|
| Unità d'imballaggio | 50 pc |
| Quantità di ordine minimo | 50 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626648354 |
| Peso per Pezzo (escluso imballaggio) | 10.700 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
| Paese di origine | PL (Polonia) |
Generale
| Nota | Max. corrente è determinata dal diodo. Installato: Diodo 1N 4007, la tensione inversa: 1300 V, corrente continua massima: 0.5 A. |
|---|---|
| Numero di livelli | Due |
| Numero di connessioni | Quattro |
| Potenzialità | Due |
| Sezione trasversale nominale | 2,5 mm2 |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di infiammabilità secondo UL 94 | V0 |
| Tensione d'impulso | 4 kV |
| Grado di inquinamento | Tre |
| Categoria di sovratensione | III |
| Gruppo materiali isolanti | Io |
| Massima dissipazione di potenza nominale condizione | 0.77 W (il valore è moltiplicato durante la connessione a più livelli) |
| Massima corrente di carico | 26 (con 4 mm2 sezione conduttore) |
| Corrente nominale IN | 22 Un |
| Tensione nominale UN | 500 V |
| Aprire il pannello laterale | Sì |
Dimensioni
| Larghezza | 5.2 mm |
|---|---|
| Coperchio larghezza | 2.2 mm |
| Lunghezza | 67,5 mm |
| Altezza NS 35/7,5 | 47,5 mm |
| Altezza NS 35/15 | 55 mm |
Connessione dati
| Metodo di connessione | Primavera-gabbia di connessione |
|---|---|
| Sezione conduttore solido min. | 0,08 mm2 |
| Sezione conduttore solid max. | 4 mm2 |
| Sezione conduttore AWG min. | Venti otto |
| Sezione conduttore AWG max. | Dodici |
| Sezione conduttore flessibile min. | 0,08 mm2 |
| Sezione conduttore flessibile max. | 2,5 mm2 |
| Min. AWG sezione conduttore flessibile | Venti otto |
| Max. AWG sezione conduttore flessibile | Sedici |
| Sezione conduttore flessibile con puntale senza manicotto in plastica min. | 0,14 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica max. | 2,5 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica min. | 0,14 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica max. | 2,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, DOPPIE ghiere con un manicotto di plastica, max. | 0,5 mm2 |
| Lunghezza di spelatura | 8 mm 10 mm ... |
| Cilindrica interna gage | A3 |
Ambientale Di Conformità Del Prodotto
| REACh SVHC | Piombo 7439-92-1 |
|---|---|
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 4.0Venti sette millioni cento quaranta un mille cento venti setteeCl@ss 4.1Venti sette millioni cento quaranta un mille cento venti setteeCl@ss 5.0Venti sette millioni cento quaranta un mille cento venti setteeCl@ss 5.1Venti sette millioni cento quaranta un mille centoeCl@ss 6.0Venti sette millioni cento quaranta un mille centoeCl@ss 7.0Venti sette millioni cento quaranta un mille cento venti setteeCl@ss 8.0Venti sette millioni cento quaranta un mille cento venti setteeCl@ss 9.0Venti sette millioni cento quaranta un mille cento venti sette
UNSPSC 6.01Trenta millioni due cento undici mila otto cento undiciUNSPSC 7.0901Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 11Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 12.01Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 13.2Trenta nove millioni cento venti un mille quattro cento dieci
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.08 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.08 mm² |
| corrente nominale In (EF008250) | 0.5 A |
| tensione nominale (EF000228) | 500 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a molla |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a molla |
| numero di piani (EF002659) | 2 |
| numero di punti di fissaggio per ogni piano (EF002660) | 2 |
| piani interni esclusi con ponte (EF002661) | No |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 5.2 mm |
| altezza (EF000040) | 67.5 mm |
| profondità (EF000049) | 47.5 mm |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore (EF000007) | grigio |
