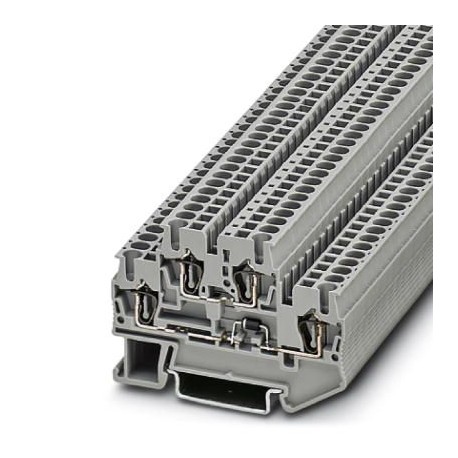

STTB 2,5-DIO/UR-UL 1047533 PHOENIX CONTACT Component-terminal-block
STTB 2,5-DIO/UR-UL
1047533
PHOENIX_CONTACT
50
Component-terminal-block
Reihenklemme für Bauteile, Der max. Strom wird durch die Diode bestimmt. Montiert: 1N 4007 Diode, Sperrspannung: 1300 V, konstanter Grenzstrom: 0,5 A., mit integrierter Diode, Nennspannung: 500 V, Nennstrom: 0,5 A, 1. und 2. Etage, Anschlussart: Federanschluss, Dimensionierungsquerschnitt: 2,5 mm², Querschnitt: 0,08 mm² - 4 mm², Montage: NS 35/7,5, NS 35/15, Farbe: grau
Reihenklemmen > Bauelement-Reihenklemme
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million sieben und vierzig tausend fünf hundert drei und dreißig |
|---|---|
| Verpackungseinheit | 50 pc |
| Mindestbestellmenge | 50 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626648354 |
| Gewicht pro Stück (exklusive Verpackung) | 10.700 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und sechzig tausend zehn |
| Herkunftsland | PL (Polen) |
Allgemeine
| Hinweis | Die max. Strom wird bestimmt durch die diode. Eingebaut: Diode 1N 4007, Sperrspannung: 1300 V, maximum continuous current: 0.5 A. |
|---|---|
| Anzahl der Ebenen | Zwei |
| Anzahl der verbindungen | Vier |
| Potenziale | Zwei |
| Nennquerschnitt | 2,5 mm2 |
| Farbe | Grau |
| Isoliermaterial | PA |
| Entflammbarkeit nach UL 94 | V0 |
| Bemessungsstoßspannung | 4 kV |
| Grad der Verschmutzung | Drei |
| Überspannungskategorie | III |
| Dämmstoff-Gruppe | Ich |
| Maximale Wärmeabgabe bei nominalen Zustand | 0,77 W (Wert multipliziert werden, wenn die Verbindung mehrere Ebenen) |
| Maximaler Laststrom | 26 A (bei 4 mm2 Leiterquerschnitt) |
| Nennstrom IN | 22 A |
| Nennspannung UN | 500 V |
| Öffnen Sie Seite-panel | Ja |
Abmessungen
| Breite | 5,2 mm |
|---|---|
| Ende Abdeckung Breite | 2,2 mm |
| Länge | 67,5 mm |
| Höhe NS 35/7,5 | 47.5 mm |
| Höhe NS 35/15 | 55 mm |
Verbindungsdaten
| Verbindungs-Methode | Frühlings-Käfig-Verbindung |
|---|---|
| Leiterquerschnitt Feste min. | 0,08 mm2 |
| Leiterquerschnitt solid max. | 4 mm2 |
| Leiterquerschnitt AWG min. | Acht und zwanzig |
| Leiterquerschnitt AWG max. | Zwölf |
| Leiterquerschnitt flexibel min. | 0,08 mm2 |
| Leiterquerschnitt flexibel max. | 2,5 mm2 |
| Min. AWG Leiterquerschnitt, flexibel | Acht und zwanzig |
| Max. AWG Leiterquerschnitt, flexibel | Sechzehn |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min. | 0,14 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max. | 2,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min. | 0,14 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max. | 2,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülse mit Kunststoffhülse max. | 0,5 mm2 |
| Abisolierlänge | 8 mm 10 mm ... |
| Interne zylindrische gage | A3 |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sieben und zwanzigeCl@ss 4.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sieben und zwanzigeCl@ss 5.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sieben und zwanzigeCl@ss 5.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hunderteCl@ss 6.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sieben und zwanzigeCl@ss 8.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sieben und zwanzigeCl@ss 9.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert sieben und zwanzig
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend acht hundert elfUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehnUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehnUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehnUNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehn
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.08 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.08 mm² |
| Bemessungsstrom In (EF008250) | 0.5 A |
| Bemessungsspannung (EF000228) | 500 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 (EF002527) | Federzuganschluss |
| Anzahl der Etagen (EF002659) | 2 |
| Anzahl der Klemmstellen je Etage (EF002660) | 2 |
| Etagen intern gebrückt (EF002661) | Nein |
| Montageart (EF000003) | Hutschiene TH35 |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 5.2 mm |
| Höhe (EF000040) | 67.5 mm |
| Tiefe (EF000049) | 47.5 mm |
| Abschlussplatte erforderlich (EF002525) | Ja |
| Farbe (EF000007) | grau |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
