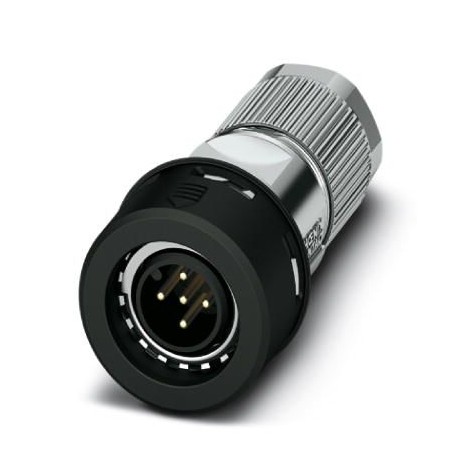

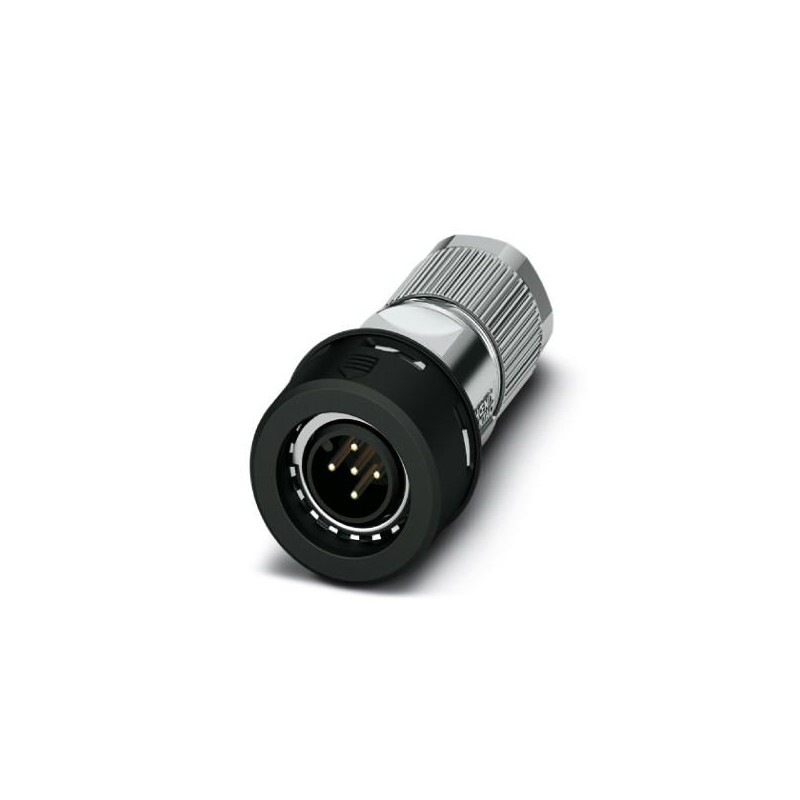

SACC-PO12MS-5CT-CM SH 1021815 PHOENIX CONTACT Conector, Universal, 5-polos, apantallado, Conector macho rect..
SACC-PO12MS-5CT-CM SH
1021815
PHOENIX_CONTACT
Conector, Universal, 5-polos, apantallado, Conector macho recto M12 Bloqueo exterior Push-Pull, codificación: A, Conexión crimpada, material de moleteado: PA 6.6, diámetro exterior del cable 4,5 mm ... 7,5 mm, sin contactos engastados
Conectores > Conector redondo, montaje en campo (conector industrial)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón veintiún mil ochocientos quince |
|---|---|
| Unidad de embalaje | 1 pc |
| GTIN | 4055626514642 |
| Peso por Pieza (sin incluir el embalaje) | 29.800 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y seis mil novecientos noventa |
| País de origen | DE (Alemania) |
Dimensiones
| Tamaño de la llave, tuerca de unión | 15 mm |
|---|---|
| Diámetro de la carcasa | 22 mm |
| Longitud | 44 mm |
| Externo diámetro del cable | 4.5 mm 7,5 mm ... |
| Pelar la longitud de la vaina | 18 mm |
| Pelar la longitud del cable individual | 4 mm +0,5 mm |
Condiciones ambientales
| Temperatura ambiente (funcionamiento) | -40 °C ... 85 °C (Clavija / zócalo) |
|---|---|
| Grado de protección | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
General
| Corriente nominal a 40°C | 4 Un |
|---|---|
| Tensión nominal | 60 V DC |
| 48 V AC | |
| Número de posiciones | Cinco |
| Resistencia de aislamiento | ≥ 100 Ω |
| Codificación | Un estándar de la |
| Normas/reglamentos | M12 conector IEC 61076-2-101 En línea con |
| De choque, vibración EN 50155:2001 | |
| Señal tipo/categoría | Universal |
| Pantalla de estado | No |
| Categoría de sobretensión | III |
| Grado de contaminación | Tres |
| Método de conexión | Crimp conexión |
| Conductor de sección transversal | 0.34 mm2 ... 1 mm2 (flexible) |
| Sección cruzada del Conductor AWG | 22 ... 18 (flexible) |
| Diámetro del cable incl. aislamiento | ≤ 2.55 mm (Contacto de 5 a max. 2.0 mm) |
| Inserción/retirada de los ciclos de | ≥ 100 |
| Par | 4 Nm (la Presión de la tuerca de acoplamiento de la manga) |
Material
| Clasificación de inflamabilidad según UL 94 | V0 |
|---|---|
| Contacto material de transporte | PA 6.6 |
| Material de agarre cuerpo | Fundición de cinc, niquelado |
| Material, moletas | PA 6.6 |
| El material de sellado | NBR |
| Normas/reglamentos | PA 6.6: protección contra Incendios en los vehículos ferroviarios - requisito establece R22, R23, R24, y R26 acc. la norma DIN EN 45545-2 (nivel de Riesgo HL1 - NS3) |
Cable
| Normas/especificaciones | M12 conector IEC 61076-2-101 En línea con |
|---|---|
| De choque, vibración EN 50155:2001 |
Normas y Reglamentos
| Designación estándar | Conector M12 |
|---|---|
| Normas/reglamentos | IEC 61076-2-101 |
| Designación estándar | De choque, vibración |
| Normas/reglamentos | EN 50155:2001 |
| Clasificación de inflamabilidad según UL 94 | V0 |
Ambiental, Cumplimiento De Productos
| China RoHS | Uso Ecológico Periodo = 50 |
|---|---|
| Para más detalles sobre las sustancias peligrosas ir a la pestaña "Descargas", Categoría "declaración del Fabricante" |
Clasificaciones
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Otros |
| Diámetro del conector (EF007496) | 21.9 mm |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 5 |
| Para cables con un diámetro exterior (EF009475) | 4.5 mm |
| Tipo de carcasa (EF006980) | Recto |
| Corriente nominal In (EF008250) | 4 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensión nominal (EF000228) | 48 V |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Sección de conductor conectable (EF007343) | 0.14 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de engarce |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Material de carcasa (EF001596) | Otros |
| Revestimiento de la carcasa (EF001601) | Otros |
| Material del anillo roscado (EF012304) | Otros |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP65 |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Armadura (EF000881) | Sí |
| Con indicación de estado (EF001602) | No |
