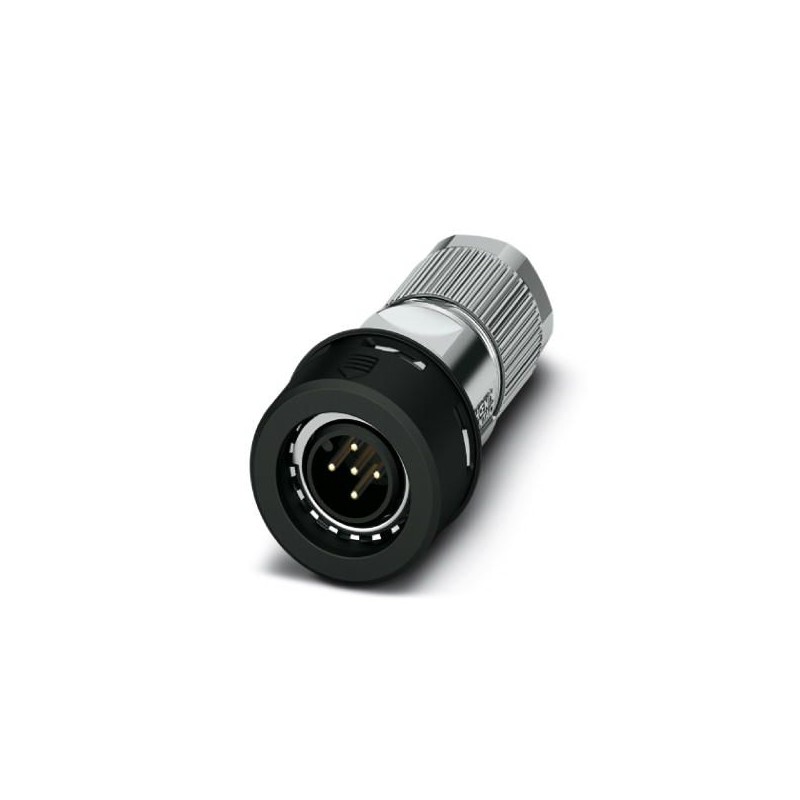

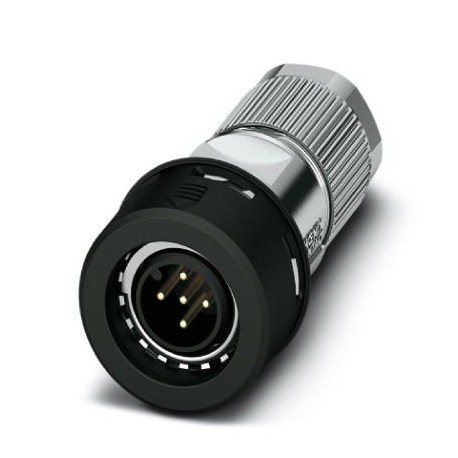

SACC-PO12MS-5CT-CM SH 1021815 PHOENIX CONTACT Connettore
SACC-PO12MS-5CT-CM SH
1021815
PHOENIX_CONTACT
Connettore
Connettore, Universale, 5 poli, schermato, Connettore maschio diritto M12 Push-Pull, codifica A, collegamento crimpato, materiale zigrinatura: PA 6.6, diametro esterno del cavo 4,5 mm ... 7,5 mm, senza contatti crimpati
connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione venti un mille otto cento quindici |
|---|---|
| Unità d'imballaggio | 1 pc |
| GTIN | 4055626514642 |
| Peso per Pezzo (escluso imballaggio) | 29.800 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta sei mila nove cento novanta |
| Paese di origine | DE (Germania) |
Dimensioni
| Chiave a brugola, il dado e la | 15 mm |
|---|---|
| Diametro alloggiamento | 22 mm |
| Lunghezza | 44 mm |
| Esterno diametro del cavo | 4.5 mm 7,5 mm ... |
| Lunghezza di spelatura della guaina | 18 mm |
| Lunghezza di spelatura del singolo filo | 4 mm +0,5 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (Connettore / presa) |
|---|---|
| Grado di protezione | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Generale
| Corrente nominale a 40°C | 4 Un |
|---|---|
| Tensione nominale | 60 V DC |
| 48 V AC | |
| Numero di posizioni | Cinque |
| Resistenza di isolamento | ≥ 100 Ω |
| Codifica | A - standard |
| Norme/regolamenti | Connettore M12 IEC 61076-2-101 In linea con |
| Urti, vibrazioni EN 50155:2001 | |
| Tipo di segnale/categoria | Universale |
| Display di stato | No |
| Categoria di sovratensione | III |
| Grado di inquinamento | Tre |
| Metodo di connessione | Crimpare |
| Sezione conduttore | 0,34 mm2 ... 1 mm2 (flessibile) |
| Sezione conduttore AWG | 22 ... 18 (flessibile) |
| Filo di diametro incl. isolamento | ≤ 2.55 mm (Contatto 5 fino a max. 2.0 mm) |
| Inserimento/estrazione cicli | ≥ 100 |
| Coppia | 4 Nm (Pressione dado con manicotto) |
Materiale
| Classe di infiammabilità secondo UL 94 | V0 |
|---|---|
| Contattare il vettore materiale | PA 6.6 |
| Materiale di presa per il corpo | In pressogetto di zinco, nichelato |
| Materiale, zigrinature | PA 6.6 |
| Il materiale della guarnizione | NBR |
| Norme/regolamenti | PA 6.6: protezione Antincendio veicoli ferroviari - requisito imposta R22, R23, R24, e R26 acc. DIN EN 45545-2 (livello di Rischio HL1 - HL3) |
Norme e Regolamenti
| Designazione Standard | Connettore M12 |
|---|---|
| Norme/regolamenti | IEC 61076-2-101 |
| Designazione Standard | Urti, vibrazioni |
| Norme/regolamenti | EN 50155:2001 |
| Classe di infiammabilità secondo UL 94 | V0 |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
|---|---|
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | altro |
| diametro del connettore (EF007496) | 21.9 mm |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 5 |
| per diametro esterno cavo (EF009475) | 4.5 mm |
| tipo di scatola (EF006980) | diritto |
| corrente nominale In (EF008250) | 4 A |
| temperatura ambiente (EF002386) | -40 °C |
| tensione nominale (EF000228) | 48 V |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 3 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.14 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo crimpato |
| materiale del rivestimento di contatto (EF004020) | altro |
| materiale della scatola (EF001596) | altro |
| rivestimento scatola (EF001601) | altro |
| materiale della ghiera filettata (EF012304) | altro |
| tipo di bloccaggio (EF000208) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP65 |
| numero min. di cicli di innesto (EF012212) | 100 |
| schermato (EF000881) | Sì |
| con indicatore di stato (EF001602) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
