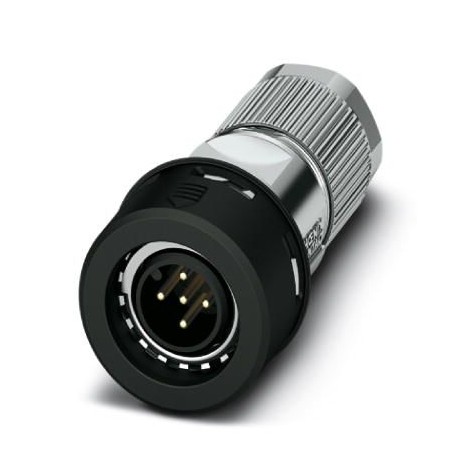

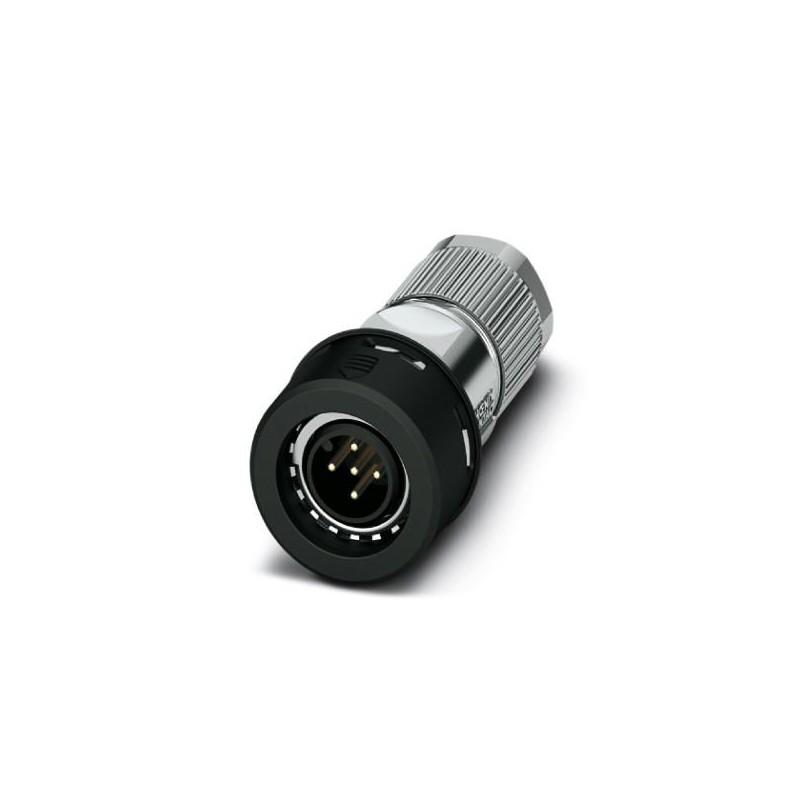

SACC-PO12MS-5CT-CM SH 1021815 PHOENIX CONTACT Anschluss
SACC-PO12MS-5CT-CM SH
1021815
PHOENIX_CONTACT
Anschluss
Steckverbinder, Universal, 5-polig, geschirmt, M12 Push-Pull Stecker, A-kodiert, Crimpanschluss, Rändelmaterial: PA 6,6, Kabelaußendurchmesser 4,5 mm ... 7,5 mm, keine gecrimpten Kontakte
Steckverbinder > Rundsteckverbinder, feldkonfektionierbar (Industriesteckverbinder)
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million eins und zwanzig tausend acht hundert fünfzehn |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626514642 |
| Gewicht pro Stück (exklusive Verpackung) | 29.800 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert neunzig |
| Herkunftsland | DE (Deutschland) |
Abmessungen
| Schlüsselweite, überwurfmutter | 15 mm |
|---|---|
| Durchmesser Gehäuse | 22 mm |
| Länge | 44 mm |
| Externe Durchmesser Kabel | 4,5 mm 7,5 mm ... |
| Abisolierlänge der UMMANTELUNG | 18 mm |
| Stripping Länge des einzelnen Drahtes | 4 mm +0,5 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C (Stecker / Buchse) |
|---|---|
| Schutzart | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Allgemeine
| Nennstrom bei 40°C | 4 Ein |
|---|---|
| Nennspannung | 60 V DC |
| 48 V AC | |
| Anzahl der Positionen | Fünf |
| Isolationswiderstand | ≥ 100 Ω |
| Codierung | A - standard |
| Normen/Vorschriften | M12-Steckverbinder IEC 61076-2-101 Im Einklang mit |
| Schock, vibration EN 50155:2001 | |
| Signal Typ/Kategorie | Universal |
| Status-Anzeige | Keine |
| Überspannungskategorie | III |
| Grad der Verschmutzung | Drei |
| Verbindungs-Methode | Crimp-Verbindung |
| Leiterquerschnitt | 0,34 mm2 ... 1 mm2 (flexibel) |
| Leiterquerschnitt AWG | 22 ... 18 (flexibel) |
| Draht-Durchmesser inkl. Isolierung | ≤ 2,55 mm (Kontakt 5 bis max. 2,0 mm) |
| Insertion/withdrawal cycles | ≥ 100 |
| Drehmoment | 4 Nm (Druckmutter mit kupplungshülse) |
Material
| Entflammbarkeit nach UL 94 | V0 |
|---|---|
| Kontakt carrier material | PA 6.6 |
| Material griffkörper | Zink-Druckguss, vernickelt |
| Material Rändel | PA 6.6 |
| Dichtungsmaterial | NBR |
| Normen/Vorschriften | PA 6.6: Brandschutz in Schienenfahrzeugen - Anforderung-Sätze R22, R23, R24 und R26 acc. DIN EN 45545-2 (Risiko-level HL1 - HL3) |
Kabel
| Normen/Spezifikationen | M12-Steckverbinder IEC 61076-2-101 Im Einklang mit |
|---|---|
| Schock, vibration EN 50155:2001 |
Normen und Vorschriften
| Standard Bezeichnung | M12-Stecker |
|---|---|
| Normen/Vorschriften | IEC 61076-2-101 |
| Standard Bezeichnung | Schock, vibration |
| Normen/Vorschriften | EN 50155:2001 |
| Entflammbarkeit nach UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Kontaktausführung (EF001587) | sonstige |
| Durchmesser des Steckverbinders (EF007496) | 21.9 mm |
| Anzahl der Datenkontakte (EF012232) | 0 |
| Anzahl der Leistungskontakte (EF012216) | 0 |
| Anzahl der Steuerkontakte (EF012217) | 5 |
| Für Kabelaußendurchmesser (EF009475) | 4.5 mm |
| Ausführung des Gehäuses (EF006980) | gerade |
| Bemessungsstrom In (EF008250) | 4 A |
| Umgebungstemperatur (EF002386) | -40 °C |
| Bemessungsspannung (EF000228) | 48 V |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 3 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.14 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Crimpanschluss |
| Werkstoff der Kontaktbeschichtung (EF004020) | sonstige |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Beschichtung Gehäuse (EF001601) | sonstige |
| Werkstoff des Gewinderings (EF012304) | sonstige |
| Art der Verriegelung (EF000208) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Mit Schutzleiter (EF007468) | Nein |
| Schutzart (IP), montiert (EF007466) | IP65 |
| Min. Anzahl der Steckzyklen (EF012212) | 100 |
| Geschirmt (EF000881) | Ja |
| Mit Statusanzeige (EF001602) | Nein |
