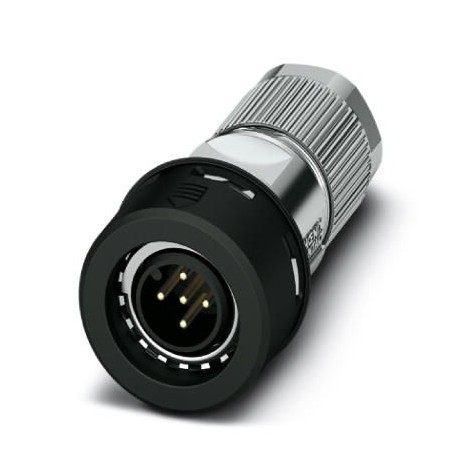

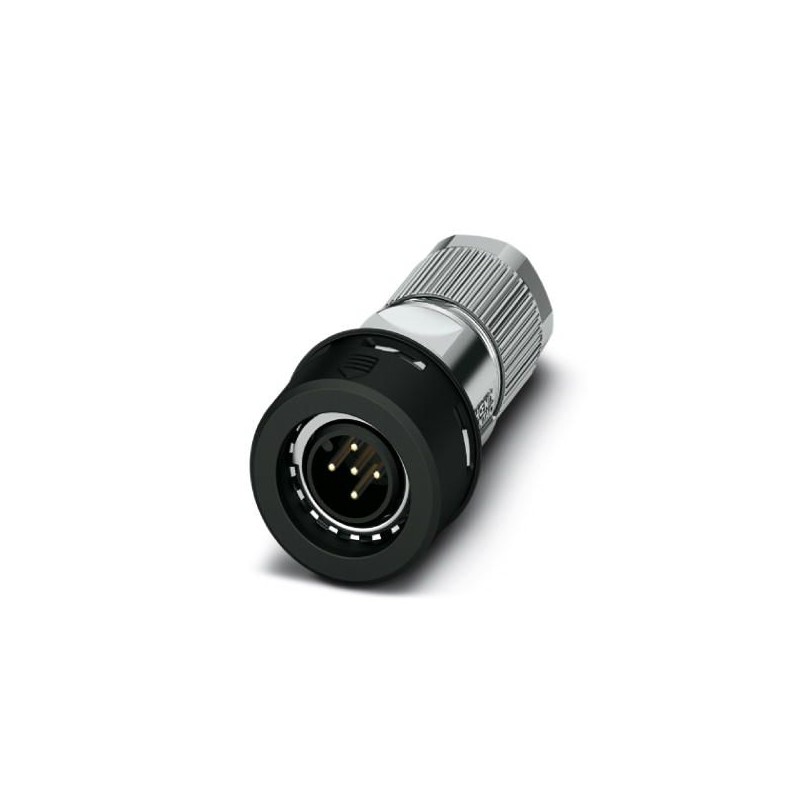

SACC-PO12MS-5CT-CM SH 1021815 PHOENIX CONTACT Conector
SACC-PO12MS-5CT-CM SH
1021815
PHOENIX_CONTACT
Conector
Conector, Universal, 5 polos, blindado, M12 Conector macho reto Push-Pull, codificação A, conexão crimpada, material serrilhado: PA 6.6, diâmetro externo do cabo 4,5 mm ... 7,5 mm, sem contatos crimpados
Conectores > Conector redondo, montagem em campo (conector industrial)
Cabos, conectores e caixas QUICKON
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão vinte e um mil, oitocentos e quinze |
|---|---|
| Embalagem da unidade | 1 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões e quinhentos quatorze mil, seiscentos e quarenta e dois |
| Peso por Peça (excluindo embalagem) | 29.800 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e seis mil, novecentos e noventa |
| País de origem | DE (Alemanha) |
Dimensões
| Tamanho da chave, porca de união | 15 mm |
|---|---|
| Diâmetro habitação | 22 mm |
| Comprimento | 44 mm |
| Externo diâmetro do cabo | 4,5 mm 7,5 mm ... |
| Excluindo comprimento da bainha | 18 mm |
| Comprimento de decapagem dos fios individuais | 4 mm +0,5 mm |
Condições ambientais
| Temperatura ambiente (operação) | -40 °C ... 85 °C (Plug / tomada) |
|---|---|
| Grau de proteção | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Geral
| Corrente nominal a 40°C | 4 Uma |
|---|---|
| Tensão nominal | 60 V DC |
| 48 V CA | |
| Número de posições | Cinco |
| Resistência de isolamento | ≥ 100 Ω |
| Codificação | Um padrão |
| Normas/regulamentos | M12 conector IEC 61076-2-101 Em linha com |
| Choque, vibração EN 50155:2001 | |
| Tipo de sinal/categoria | Universal |
| Exibição de Status | Nenhum |
| Categoria de sobretensão | III |
| Grau de poluição | Três |
| Método de ligação | Conexão crimpada |
| Condutor de seção transversal | 0,34 mm2 ... 1 mm2 (flexível) |
| Condutor de seção transversal AWG | 22 a 18 (flexível) |
| Diâmetro do fio incl. isolamento | ≤ De 2,55 mm (Contato de 5 até max. 2.0 mm) |
| Inserção/retirada de ciclos de | ≥ 100 |
| Torque | 4 Nm (porca de Pressão com acoplamento de manga) |
Material
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
|---|---|
| Contato com material de suporte | PA 6.6 |
| Material de aderência do corpo | Zinco fundido, niquelado |
| Material, roscas | PA 6.6 |
| Material de vedação | NBR |
| Normas/regulamentos | PA 6.6: proteção contra Incêndio em veículos ferroviários - requisito define R22, R23, R24, e R26 acc. a norma DIN EN 45545-2 (nível de Risco HL1 - HL3) |
Normas e Regulamentos
| Designação padrão | Conector M12 |
|---|---|
| Normas/regulamentos | IEC 61076-2-101 |
| Designação padrão | Choque, vibração |
| Normas/regulamentos | EN 50155:2001 |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
| Característica | Valor |
|---|---|
| Tipo de contacto (EF001587) | Outro |
| Diâmetro do conector (EF007496) | 21.9 mm |
| Número de contatos de dados (EF012232) | 0 |
| Número de contatos de potência (EF012216) | 0 |
| Número de contatos de controlo (EF012217) | 5 |
| Para diâmetro externo do cabo (EF009475) | 4.5 mm |
| Tipo de invólucro (EF006980) | Direito |
| Corrente nominal especificada In (EF008250) | 4 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 3 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.14 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Secção da ligação de cabo flexível (EF007343) | 0.14 mm² |
| Acabamento da conexão elétrica (EF003961) | Conexão por cravação |
| Material da superfície de contato (EF004020) | Outro |
| Material da caixa protetora (EF001596) | Outro |
| Revestimento da estrutura (EF001601) | Outro |
| Material do anel roscado (EF012304) | Outro |
| Tipo de fecho (EF000208) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Com condutor de proteção (EF007468) | Não |
| Grau de proteção (IP), montado (EF007466) | IP65 |
| Min. número de ciclos de inserção (EF012212) | 100 |
| Blindado (EF000881) | Sim |
| Com indicação de estado (EF001602) | Não |
