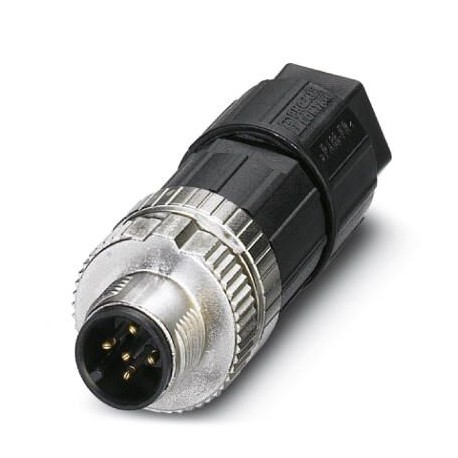

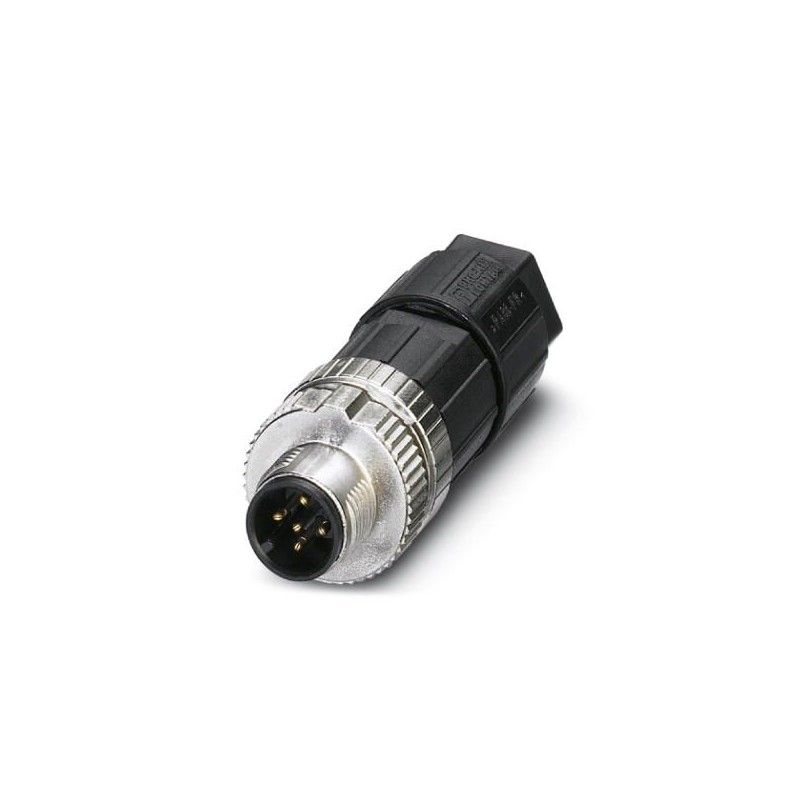

SACC-M12MS-5PL M DN 1012966 PHOENIX CONTACT Conector para datos, CANopen®, DeviceNet™, 5-polos, sin apantall..
SACC-M12MS-5PL M DN
1012966
PHOENIX_CONTACT
250
Producto bajo demanda, no admite devolución.
Conector para datos, CANopen®, DeviceNet™, 5-polos, sin apantallar, Conector macho recto M12, codificación: A, Conexión por resorte push lock, material de moleteado: Fundición inyectada de cinc, niquelada, diámetro exterior del cable 4 mm ... 8 mm
Conector para sistema de bus, CANopen
Conectores > Conector redondo, montaje en campo (conector industrial)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1012966 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF2CEA - |
| Cantidad de pedido mínima | 250 pcs |
| EAN | 4055626959276 |
| Peso por unidad (sin incluir el embalaje) | 22,220 g |
Dimensiones
| Diámetro de la caja | 19 mm |
|---|---|
| Longitud | 60 mm |
| Diámetro exterior del cable | 4 mm ... 8 mm |
| Longitud a desaislar de la envoltura | 24 mm |
| Longitud a desaislar del conductor individual | 7 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (macho / hembra) |
|---|---|
| Índice de protección | IP65 |
| IP67 |
Generalidades
| Observación | IMPORTANTE: Al tender cables respete los radios de curvatura admisibles, ya que fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector (p. ej. mediante sujetacables). |
|---|---|
| Corriente de dimensionamiento a 40 °C | 4 A (2 A al utilizar conductores de 0,14 mm²) |
| Tensión de dimensionamiento | 48 V AC |
| 60 V DC | |
| Número de polos | 5 |
| Color de la zona de agarre | negro |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | A - estándar |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
| Choques, vibraciones EN 50155:2001 | |
| Tipo de señal/categoría | CANopen® |
| DeviceNet™ | |
| Indicación de estado | No |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Tipo de conexión | Conexión push-in |
| Sección de conductor | 0,14 mm² ... 0,75 mm² (sin puntera) |
| 0,08 mm² ... 0,5 mm² (con puntera) | |
| 0,14 mm² ... 0,75 mm² (rígido) | |
| Sección de conductor AWG | 26 ... 18 (sin puntera) |
| 28 ... 20 (con puntera) | |
| Ciclos de enchufe | ≥ 100 |
| Par de apriete | 0,4 Nm (Moleteado M12) |
| 0,4 Nm (Inserto de machos con casquillo de acoplamiento) | |
| 1,5 Nm (Tuerca de apriete con casquillo de acoplamiento) | |
| Indicaciones de montaje | Los hilos se pueden conectar tanto con como sin punteras |
Material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PA 6.6 |
| Material cuerpo de agarre | PA 6.6 |
| Material moleteado | Fundición inyectada de cinc, niquelada |
| Material de la junta | NBR |
| Datos de material adicionales | PBT (Tuerca de apriete, peso: 2,36 g) |
| PA 6 (Palanca de accionamiento) | |
| Normas/disposiciones | PA 6.6: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23, R24 y R26 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
| PA 6: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) | |
| PBT: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23, R24 y R26 según DIN EN 45545-2 (Nivel de peligro HL1 - HL2, R26: HL3) |
Cable
| Normas/disposiciones | Conector enchufable M12 IEC 61076-2-101 |
|---|---|
| Choques, vibraciones EN 50155:2001 |
Normas y especificaciones
| Normas/disposiciones | Conector enchufable M12 IEC 61076-2-101 |
|---|---|
| Choques, vibraciones EN 50155:2001 | |
| Clase de combustibilidad según UL 94 | V0 |
Clasificaciones
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Otros |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 5 |
| Para cables con un diámetro exterior (EF009475) | 4 mm |
| Tipo de carcasa (EF006980) | Recto |
| Corriente nominal In (EF008250) | 4 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensión nominal (EF000228) | 48 V |
| Categoría de sobretensión (EF006785) | II |
| Grado de contaminación (EF006786) | 3 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Sección de conductor conectable (EF007343) | 0.14 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Material de recubrimiento del contacto (EF004020) | Níquel |
| Material de carcasa (EF001596) | Plástico |
| Revestimiento de la carcasa (EF001601) | Otros |
| Material del anillo roscado (EF012304) | Otros |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP65 |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Armadura (EF000881) | No |
| Con indicación de estado (EF001602) | No |
