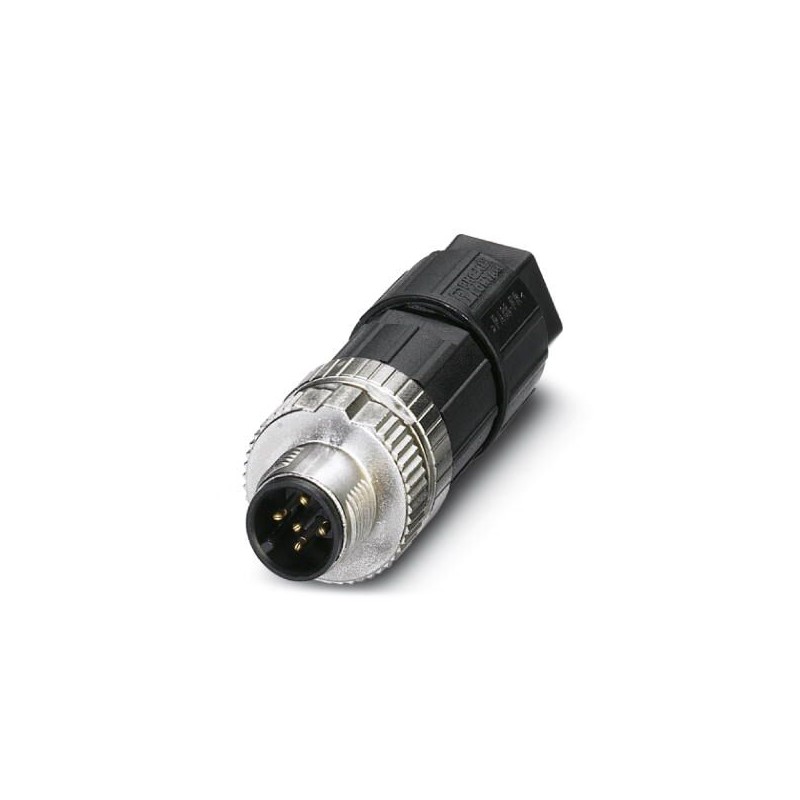

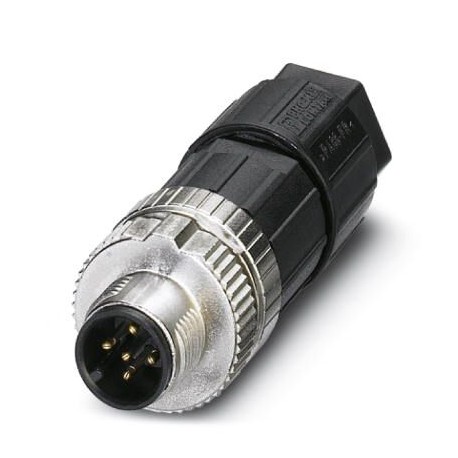

SACC-M12MS-5PL M DN 1012966 PHOENIX CONTACT Шинный системный соединитель, CANopen
SACC-M12MS-5PL M DN
1012966
PHOENIX_CONTACT
250
Продукт по требованию, без возврата.
Шинный системный соединитель, CANopen
Разъемы для передачи данных, CANopen®, DeviceNet™, 5-полюсный, неэкранированный, прямой штекерный разъем M12, кодировка: A, пружинное соединение с нажимным замком, материал накатки: литой цинк, никелированный, внешний диаметр кабеля 4 мм ... 8 мм
Разъемы штекерные промышленные > Круглый соединитель промышленных разъемов
Кабели, разъемы, коробки и QUICKON
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲
Размеры
| Диаметр корпуса | 19 мм |
|---|---|
| Длина | 60 мм |
| Наружный диаметр проводника | 4 мм ... 8 мм |
| Длина зачищенной части оболочки | 24 мм |
| Длина зачищенной части одной жилы | 7 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Указание | ВНИМАНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен класс защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельного зажима. |
|---|---|
| Расчетный ток при 40 ℃ | 4 A (2 А при использовании проводников 0,14 мм²) |
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 5 |
| Цвет области ручки | черный |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Шок, вибрация EN 50155:2001 | |
| Тип сигнала/категория | CANopen® |
| DeviceNet™ | |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | Зажимы Push-in |
| Сечение провода | 0,14 мм² ... 0,75 мм² (без кабельного наконечника) |
| 0,08 мм² ... 0,5 мм² (с кабельным наконечником) | |
| 0,14 мм² ... 0,75 мм² (жесткий) | |
| Сечение проводника AWG | 26 ... 18 (без кабельного наконечника) |
| 28 ... 20 (с кабельным наконечником) | |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм (Накатанная гайка М12) |
| 0,4 Нм (Штекерная насадка с соединительной гильзой) | |
| 1,5 Нм (Контргайка с соединительной втулкой) | |
| Указания по монтажу | Подключение гибких проводов может производиться как при помощи кабельных наконечников, так и без них |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA 6.6 |
| Материал корпуса ручки | PA 6.6 |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
| Дополнительные данные о материале | PBT (Контргайка, вес: 2,36 г) |
| PA 6 (Рычаг управления) | |
| Стандарты/нормативные документы | PA 6.6: Противопожарная защита для рельсовых автомобилей - требования R22, R23, R24 и R26 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
| PA 6: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) | |
| PBT: Противопожарная защита для рельсовых автомобилей - требования R22, R23, R24 и R26 согл. DIN EN 45545-2 (Уровень опасности HL1–HL2, R26: HL3) |
Кабель
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
|---|---|
| Шок, вибрация EN 50155:2001 |
Стандарты и предписания
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
|---|---|
| Шок, вибрация EN 50155:2001 | |
| Класс воспламеняемости согласно UL 94 | V0 |
Классификация
| Характеристика | Значение |
|---|---|
| Contact type (EF001587) | Other |
| Number of data contacts (EF012232) | 0 |
| Number of power contacts (EF012216) | 0 |
| Number of control contacts (EF012217) | 5 |
| For cable outer diameter (EF009475) | 4 mm |
| Type of housing (EF006980) | Straight |
| Rated current In (EF008250) | 4 A |
| Ambient temperature (EF002386) | -40 °C |
| Rated voltage (EF000228) | 48 V |
| Over voltage category (EF006785) | II |
| Pollution degree (EF006786) | 3 |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.14 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve (EF007339) | 0.14 mm² |
| Connectable conductor cross section solid-core (EF007337) | 0.14 mm² |
| Connectable conductor cross section multi-wired (EF007343) | 0.14 mm² |
| Type of electric connection (EF003961) | Other |
| Material of contact surface (EF004020) | Nickel |
| Housing material (EF001596) | Plastic |
| Coating housing (EF001601) | Other |
| Material thread ring (EF012304) | Other |
| Type of locking (EF000208) | Other |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| With protective conductor (EF007468) | No |
| Degree of protection (IP), mounted (EF007466) | IP65 |
| Min. number of insertion cycles (EF012212) | 100 |
| Screened (EF000881) | No |
| With status indication (EF001602) | No |
