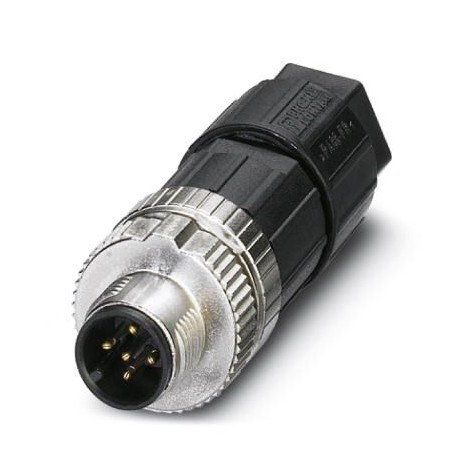

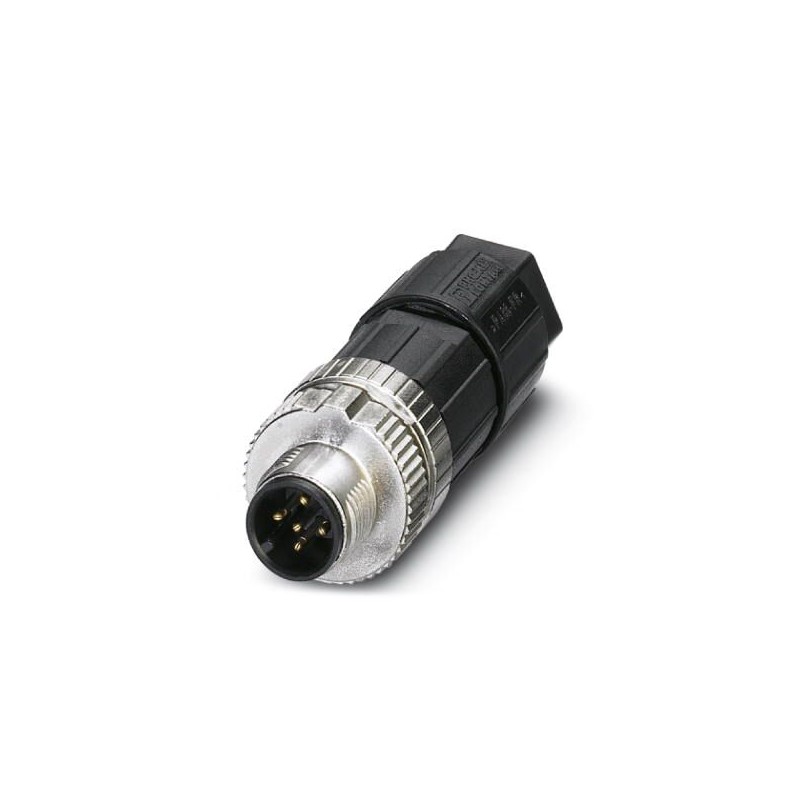

SACC-M12MS-5PL M DN 1012966 PHOENIX CONTACT Connecteur-bus, CANopen
SACC-M12MS-5PL M DN
1012966
PHOENIX_CONTACT
250
Article à la demande, sans remboursement.
Connecteur-bus, CANopen
Connecteurs de données, CANopen®, DeviceNet™, 5 pôles, non blindé, connecteur mâle droit M12, codage : A, Connexion à ressort Push lock, matériau de moletage : Zinc moulé sous pression, nickelé, diamètre extérieur du câble 4 mm ... 8 millimètre
Connecteurs > Connecteur rond
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1012966 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4055626959276 |
| Numéro du tarif douanier | 85366990 |
Dimensions
| Diamètre de boîtier | 19 mm |
|---|---|
| Longueur | 60 mm |
| Diamètre extérieur du câble | 4 mm ... 8 mm |
| Longueur de gaine à dénuder | 24 mm |
| Longueur de gaine à dénuder de chaque fil | 7 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 |
Généralités
| Remarque | IMPORTANT : lors de la pose des câbles, veiller à respecter les rayons de courbure admissibles car une force de courbure excessive met en danger l'indice de protection. Éliminer les contraintes mécaniques existant en amont du connecteur (p. ex. avec des attache-câbles). |
|---|---|
| Courant de référence à 40 ℃ | 4 A (2 A en cas d'utilisation de conducteurs de 0,14 mm²) |
| Tension de référence | 48 V AC |
| 60 V DC | |
| Nombre de pôles | 5 |
| Couleur zone de préhension | noir |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
| Choc, vibration EN 50155:2001 | |
| Type de signal/catégorie | CANopen® |
| DeviceNet™ | |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Type de raccordement | Raccordement Push-in |
| Section du conducteur | 0,14 mm² ... 0,75 mm² (sans embout) |
| 0,08 mm² ... 0,5 mm² (avec embout) | |
| 0,14 mm² ... 0,75 mm² (rigide) | |
| Section du conducteur AWG | 26 ... 18 (sans embout) |
| 28 ... 20 (avec embout) | |
| Cycles d'enfichage | ≥ 100 |
| Couple de serrage | 0,4 Nm (Molette M12) |
| 0,4 Nm (Isolant mâle avec manchon d'accouplement) | |
| 1,5 Nm (Ecrou de pression avec manchon d'accouplement) | |
| Conseils pour le montage | Les fils peuvent aussi bien être connectés avec que sans embouts |
Matériau
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau de surface de prise | PA 6.6 |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
| Matériau du joint | NBR |
| Informations supplémentaires sur les matériaux | PBT (Écrou de pression, poids : 2,36 g) |
| PA 6 (Levier d'actionnement) | |
| Normes/prescriptions | PA 6.6: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23, R24 et R26 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
| PA 6: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23 et R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) | |
| PBT: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23, R24 et R26 et DIN EN 45545-2 (Niveau de risque HL1 - HL2, R26 : HL3) |
Normes et spécifications
| Normes/prescriptions | Connecteur M12 CEI 61076-2-101 |
|---|---|
| Choc, vibration EN 50155:2001 | |
| Classe d'inflammabilité selon UL 94 | V0 |
Classifications
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Autre |
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 5 |
| Pour diamètre externe de câble (EF009475) | 4 mm |
| Finition du boîtier (EF006980) | Droit |
| Courant assigné In (EF008250) | 4 A |
| Température ambiante (EF002386) | -40 °C |
| Tension assignée (EF000228) | 48 V |
| Catégorie de surtension (EF006785) | II |
| Degré de pollution (EF006786) | 3 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.14 mm² |
| Finition du raccordement électrique (EF003961) | Autre |
| Matériau du revêtement de contact (EF004020) | Nickel |
| Matériau du boîtier (EF001596) | Plastique |
| Revêtement du boîtier (EF001601) | Autre |
| Matériau de la bague filetée (EF012304) | Autre |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP65 |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Blindé (EF000881) | Non |
| Avec affichage du statut (EF001602) | Non |
Datasheet - PDF
