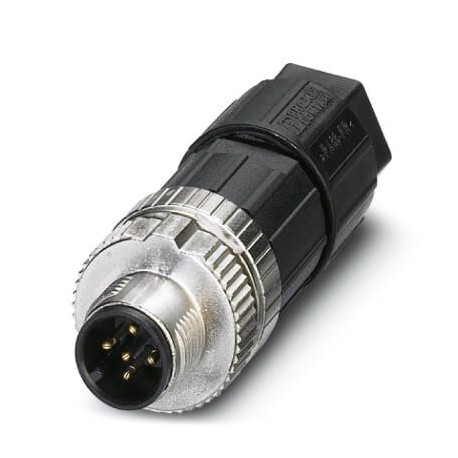

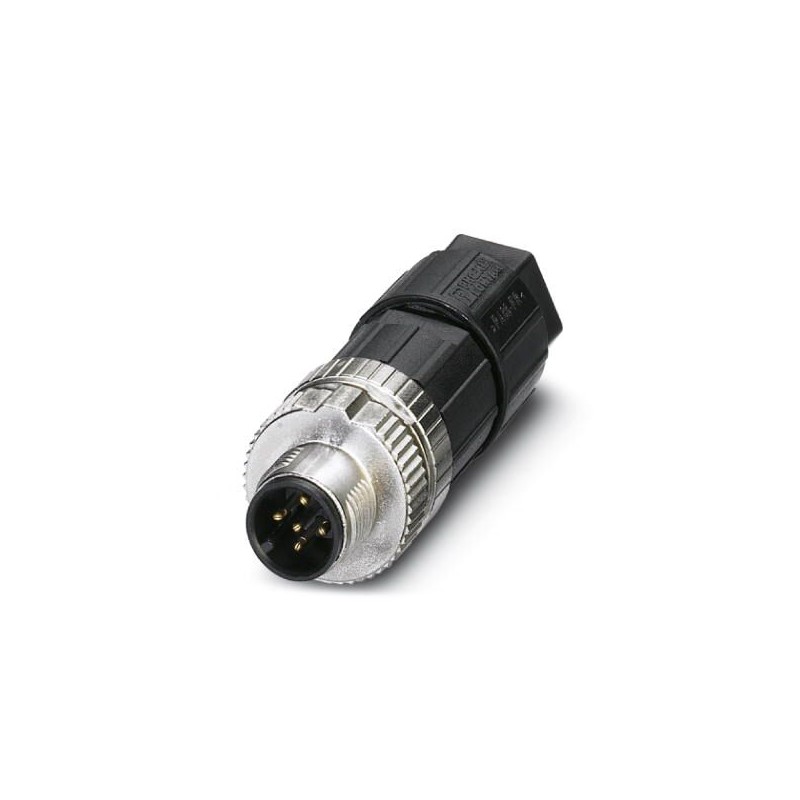

SACC-M12MS-5PL M DN 1012966 PHOENIX CONTACT Bussystem-Steckverbinder, CANopen
SACC-M12MS-5PL M DN
1012966
PHOENIX_CONTACT
250
Artikel auf Anfrage, das gebe keine Rückkehr.
Bussystem-Steckverbinder, CANopen
Datensteckverbinder, CANopen®, DeviceNet™, 5-polig, ungeschirmt, M12 gerader Stecker, Kodierung: A, Push-Lock-Federanschluss, Rändelmaterial: Zinkdruckguss, vernickelt, Kabelaußendurchmesser 4 mm ... 8 mm
Steckverbinder > Rundsteckverbinder, feldkonfektionierbar (Industriesteckverbinder)
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1012966 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | C1 - Sensor-Aktor-Kabel |
| Mindestbestellmenge | 250 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626959276 |
| Gewicht pro Stück (exklusive Verpackung) | 22,220 g |
| Gewicht pro Stück (inklusive Verpackung) | 22,220 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Maße
| Gehäusedurchmesser | 19 mm |
|---|---|
| Länge | 60 mm |
| Leitungsaußendurchmesser | 4 mm ... 8 mm |
| Abisolierlänge der Ummantelung | 24 mm |
| Abisolierlänge der Einzelader | 7 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C (Stecker/Buchse) |
|---|---|
| Schutzart | IP65 |
| IP67 |
Allgemein
| Hinweis | ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder. |
|---|---|
| Bemessungsstrom bei 40 °C | 4 A (2 A bei Verwendung von Leitern 0,14 mm²) |
| Bemessungsspannung | 48 V AC |
| 60 V DC | |
| Polzahl | 5 |
| Farbe Griffbereich | schwarz |
| Isolationswiderstand | ≥ 100 MΩ |
| Kodierung | A - Standard |
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
| Schock, Vibration EN 50155:2001 | |
| Signalart/Kategorie | CANopen® |
| DeviceNet™ | |
| Statusanzeige | Nein |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Anschlussart | Push-in-Anschluss |
| Leiterquerschnitt | 0,14 mm² ... 0,75 mm² (ohne Aderendhülse) |
| 0,08 mm² ... 0,5 mm² (mit Aderendhülse) | |
| 0,14 mm² ... 0,75 mm² (starr) | |
| Leiterquerschnitt AWG | 26 ... 18 (ohne Aderendhülse) |
| 28 ... 20 (mit Aderendhülse) | |
| Steckzyklen | ≥ 100 |
| Anzugsdrehmoment | 0,4 Nm (M12-Rändel) |
| 0,4 Nm (Steckereinsatz mit Tüllengehäuse) | |
| 1,5 Nm (Druckmutter mit Tüllengehäuse) | |
| Montagehinweis | Die Adern können sowohl mit als auch ohne Aderendhülsen angeschlossen werden |
Material
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PA 6.6 |
| Material Griffkörper | PA 6.6 |
| Material Rändel | Zinkdruckguss, vernickelt |
| Material Dichtung | NBR |
| Zusätzliche Materialangaben | PBT (Druckmutter, Gewicht: 2,36 g) |
| PA 6 (Betätigungshebel) | |
| Normen/Bestimmungen | PA 6.6: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23, R24 und R26 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3) |
| PA 6: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23 und R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3) | |
| PBT: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23, R24 und R26 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL2, R26: HL3) |
Leitung
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
|---|---|
| Schock, Vibration EN 50155:2001 |
Normen und Bestimmungen
| Normen/Bestimmungen | M12-Steckverbinder IEC 61076-2-101 |
|---|---|
| Schock, Vibration EN 50155:2001 | |
| Brennbarkeitsklasse nach UL 94 | V0 |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Kontaktausführung (EF001587) | sonstige |
| Anzahl der Datenkontakte (EF012232) | 0 |
| Anzahl der Leistungskontakte (EF012216) | 0 |
| Anzahl der Steuerkontakte (EF012217) | 5 |
| Für Kabelaußendurchmesser (EF009475) | 4 mm |
| Ausführung des Gehäuses (EF006980) | gerade |
| Bemessungsstrom In (EF008250) | 4 A |
| Umgebungstemperatur (EF002386) | -40 °C |
| Bemessungsspannung (EF000228) | 48 V |
| Überspannungskategorie (EF006785) | II |
| Verschmutzungsgrad (EF006786) | 3 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.14 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.14 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | Nickel |
| Werkstoff des Gehäuses (EF001596) | Kunststoff |
| Beschichtung Gehäuse (EF001601) | sonstige |
| Werkstoff des Gewinderings (EF012304) | sonstige |
| Art der Verriegelung (EF000208) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Mit Schutzleiter (EF007468) | Nein |
| Schutzart (IP), montiert (EF007466) | IP65 |
| Min. Anzahl der Steckzyklen (EF012212) | 100 |
| Geschirmt (EF000881) | Nein |
| Mit Statusanzeige (EF001602) | Nein |
