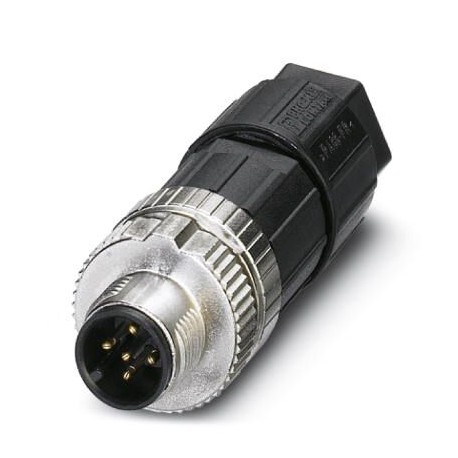

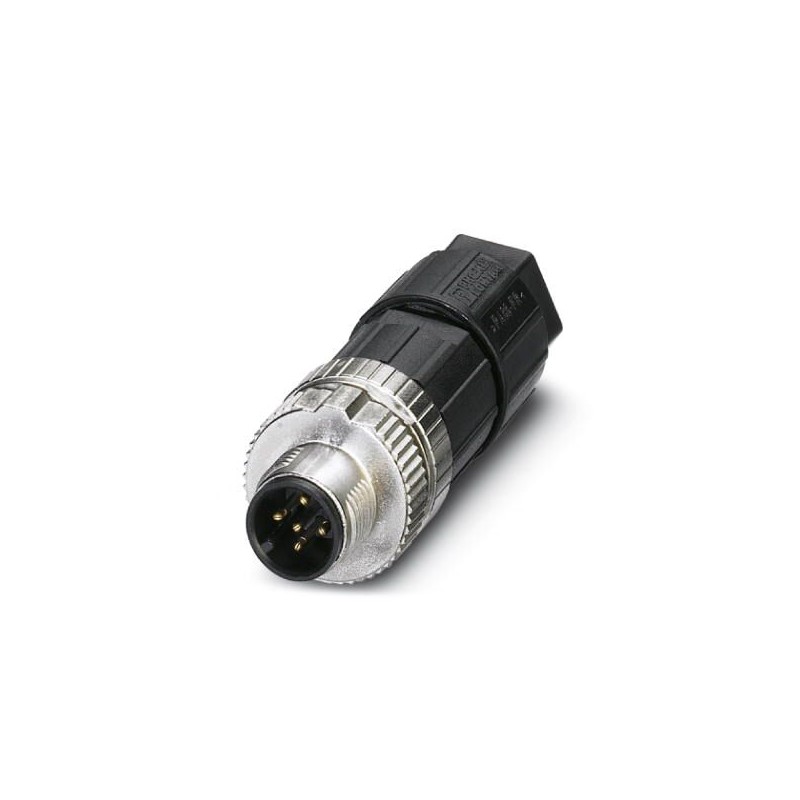

SACC-M12MS-5PL M DN 1012966 PHOENIX CONTACT Connettori bus, CANopen
SACC-M12MS-5PL M DN
1012966
PHOENIX_CONTACT
250
Prodotto su richiesta, non accetta il ritorno.
Connettori bus, CANopen
Connettori dati, CANopen®, DeviceNet™, 5 poli, non schermato, connettore maschio diritto M12, codifica: A, Collegamento a molla Push lock, zigrinatura materiale: Zinco pressofuso, nichelato, diametro esterno del cavo 4 mm ... 8 millimetri
connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1012966 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF2CEA - |
| Quantità di ordinazione minima | 250 PZ |
| GTIN | 4055626959276 |
| Peso per pezzo (confezione esclusa) | 22,220 g |
Dimensioni
| Diametro custodia | 19 mm |
|---|---|
| Lunghezza | 60 mm |
| Diametro esterno conduttore | 4 mm ... 8 mm |
| Lunghezza di spelatura della guaina isolante | 24 mm |
| Lunghezza di spelatura nei singoli conduttori | 7 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP65 |
| IP67 |
Generalità
| Nota | IMPORTANTE: Per la posa dei cavi, fare attenzione ai raggi di curvatura ammessi, perché le forze di flessione troppo grandi danneggiano il grado di protezione. Scaricare il connettore da carichi meccanici, ad es. con serracavi. |
|---|---|
| Corrente di dimensionamento a 40 ℃ | 4 A (2 A in caso di utilizzo di conduttori da 0,14 mm²) |
| Tensione di dimensionamento | 48 V AC |
| 60 V DC | |
| N. poli | 5 |
| Colore maniglie | nero |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Urti, vibrazioni EN 50155:2001 | |
| Tipo di segnale/categoria | CANopen® |
| DeviceNet™ | |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Collegamento | Connessione Push-in |
| Sezione conduttore | 0,14 mm² ... 0,75 mm² (senza capocorda) |
| 0,08 mm² ... 0,5 mm² (con capocorda) | |
| 0,14 mm² ... 0,75 mm² (rigido) | |
| Sezione conduttore AWG | 26 ... 18 (senza capocorda) |
| 28 ... 20 (con capocorda) | |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm (Ghiera M12) |
| 0,4 Nm (Inserto portacontatti con anello di accoppiamento) | |
| 1,5 Nm (Dado di compressione con anello di accoppiamento) | |
| Indicazione per il montaggio | I fili possono essere collegati con o senza capocorda |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale impugnature | PA 6.6 |
| Materiale ghiera | Pressogetto di zinco, nichelato |
| Materiale guarnizione | NBR |
| Dati aggiuntivi materiale | PBT (Dado di compressione, peso: 2,36 g) |
| PA 6 (Leva di comando) | |
| Norme/disposizioni | PA 6.6: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23, R24 e R26 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| PA 6: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23 e R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) | |
| PBT: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23, R24 e R26 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL2, R26: HL3) |
Normative e prescrizioni
| Norme/disposizioni | Connettore M12 IEC 61076-2-101 |
|---|---|
| Urti, vibrazioni EN 50155:2001 | |
| Classe di combustibilità a norma UL 94 | V0 |
Classifiche
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | altro |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 5 |
| per diametro esterno cavo (EF009475) | 4 mm |
| tipo di scatola (EF006980) | diritto |
| corrente nominale In (EF008250) | 4 A |
| temperatura ambiente (EF002386) | -40 °C |
| tensione nominale (EF000228) | 48 V |
| categoria di sovratensione (EF006785) | II |
| grado di inquinamento (EF006786) | 3 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.14 mm² |
| tipo di collegamento elettrico (EF003961) | altro |
| materiale del rivestimento di contatto (EF004020) | nichel |
| materiale della scatola (EF001596) | materiale sintetico |
| rivestimento scatola (EF001601) | altro |
| materiale della ghiera filettata (EF012304) | altro |
| tipo di bloccaggio (EF000208) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP65 |
| numero min. di cicli di innesto (EF012212) | 100 |
| schermato (EF000881) | No |
| con indicatore di stato (EF001602) | No |
