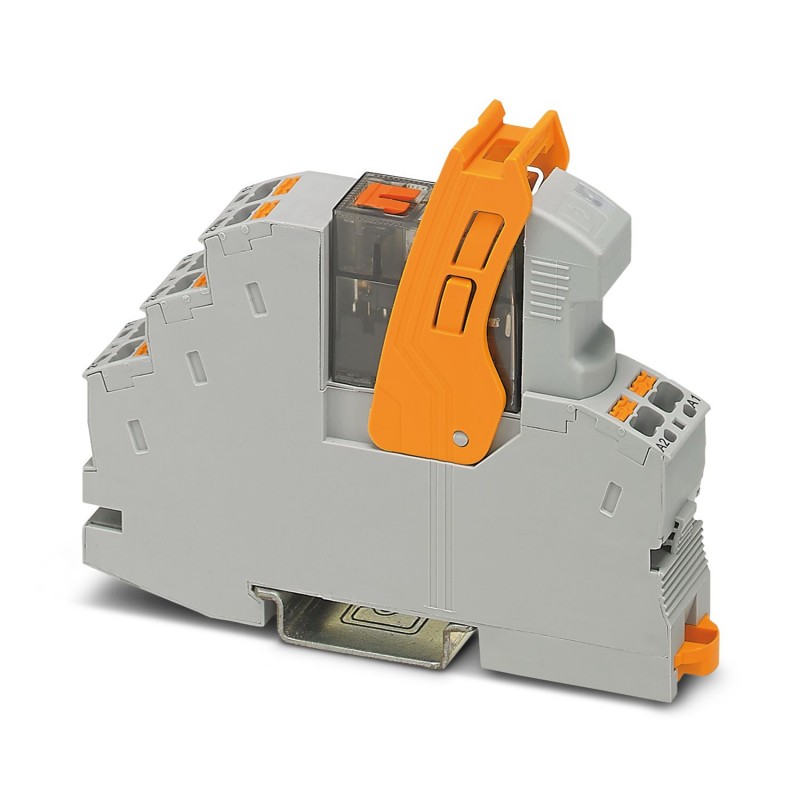

RIF-1-RPT-LV-24AC/2X21MS 1049232 PHOENIX CONTACT Módulo de relé premontado con conexión push-in, compuesto d..
RIF-1-RPT-LV-24AC/2X21MS
1049232
PHOENIX_CONTACT
10
Módulo de relé premontado con conexión push-in, compuesto de: zócalo de relé, relé con contacto de potencia, módulo de indicación/antiparasitario enchufable y brida de sujeción. Tipo de conmutación del contacto: 2 conmutadores. Tensión de entrada: 24 V AC
Relés > Relé de conmutación
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Observación referente al funcionamiento | Puente enchufable FBS 2-6... para el lado de entrada (A2) y puente enchufable FBS-2-8... para el lado de salida (11/ 21) |
Propiedades del artículo
| Tipo de producto | Módulo de relés |
| Familia de productos | RIFLINE complete |
| Aplicación | Universal |
| Conmutador manual | |
| Modo operativo | Tiempo de trabajo 100 % |
| Vida útil mecánica | aprox.107periodicidades de cambio de estado |
| Estado de mantenimiento de datos | |
| Fecha del último mantenimiento de los datos | 22.10.2024 |
| Revisión de artículo | 05 |
| Propiedades de aislamiento | |
| Aislamiento | Separación segura entre la entrada y la salida |
| Aislamiento básico entre los conmutadores | |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
Propiedades eléctricas
| Vida útil eléctrica | ver el diagrama |
| Potencia disipada máxima con condición nominal | 0,8 W |
| Tensión de prueba (Devanado/contacto) | 4 kVeff(50 Hz, 1 min., devanado/contacto) |
| Tensión de prueba (Conmutador/conmutador) | 2,5 kVeff(50 Hz, 1 min., conmutador/conmutador) |
| Tensión de aislamiento de dimensionamiento | 250 V AC |
| Tensión transitoria de dimensionamiento | 6 kV (Entrada/salida) |
| 4 kV (entre los conmutadores) |
Datos de entrada
| Lado de excitación | |
| Tensión nominal de entrada UN | 24 V AC |
| Rango de tensión de entrada | 19,2 V AC ... 27,6 V AC (20 °C) |
| Margen de tensión de entrada referido a UN | ver el diagrama |
| Frecuencia de red | 50/60 Hz |
| Comportamiento de conmutación del accionamiento | monoestable |
| Accionamiento (polaridad) | polarizado |
| Corriente de entrada típica a UN | 32 mA |
| Tiempo de reacción típico | 3 ms ... 12 ms |
| Margen de tiempo de apertura típico | 3 ms ... 20 ms |
| Tensión de bobina | 24 V AC |
| Circuito de protección | Varistor |
| Indicación de la tensión de servicio | LED amarillo |
Datos de salida
| Conmutar | |
| Tipo de conmutación del contacto | 2 contactos conmutados |
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgNi |
| Tensión de conmutación máxima | 250 V AC/DC |
| Tensión mínima de activación | 5 V (10 mA) |
| Corriente constante límite | 8 A (ver el diagrama) |
| Corriente de conexión máxima | 12 A (20 ms, contac. abierto) |
| Corriente de conmutación mínima | 10 mA (5 V) |
| Potencia de ruptura (carga óhmica) máxima | 192 W (con 24 V DC) |
| 124 W (con 48 V DC) | |
| 60 W (con 60 V DC) | |
| 44 W (con 110 V DC) | |
| 57 W (con 220 V DC) | |
| 2000 VA (con 250 V AC) | |
| Categoría de uso CB Scheme (IEC 60947-5-1) | AC15, 1,5 A/250 V (Contacto abierto) |
| DC13, 1 A/24 V (Contacto abierto) | |
Datos de conexión
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Puntera con manguito de plástico) | |
| 0,14 mm² ... 1 mm² (Puntera con manguito de plástico, dos conductores en el borne doble) | |
| Sección de conductor AWG | 26 ... 16 (rígido) |
| 26 ... 16 (flexible) |
Dimensiones
| Orificio | |
| Diámetro | 3,2 mm |
| Anchura | 16 mm |
| Altura | 96 mm |
| Profundidad | 75 mm |
Datos del material
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V2 (Carcasa) |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección (Relé) | RT III (Relé) |
| Índice de protección (Zócalo de relé) | IP20 (Zócalo de relé) |
| Temperatura ambiente (servicio) | -40 °C ... 50 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Homologaciones
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
Normas y especificaciones
| Normas/especificaciones | IEC 60947-5-1 |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | Alineables sin separación |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Dispositivo completo con zócalo (EF003359) | Sí |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | Sí |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 19.2 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 19.2 V |
| Tipo de tensión de accionamiento (EF008242) | CA |
| Unidad, polaridad (EF003355) | Polarizado |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 2 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material del inserto de contacto (EF008521) | Otros |
| Material de recubrimiento del contacto (EF004020) | Sin tratamiento |
| Intensidad nominal (EF000001) | 0.032 A |
| Grado de protección (IP) (EF005474) | IP20 |
| Anchura (EF000008) | 16 mm |
| Altura (EF000040) | 96 mm |
| Profundidad (EF000049) | 75 mm |
