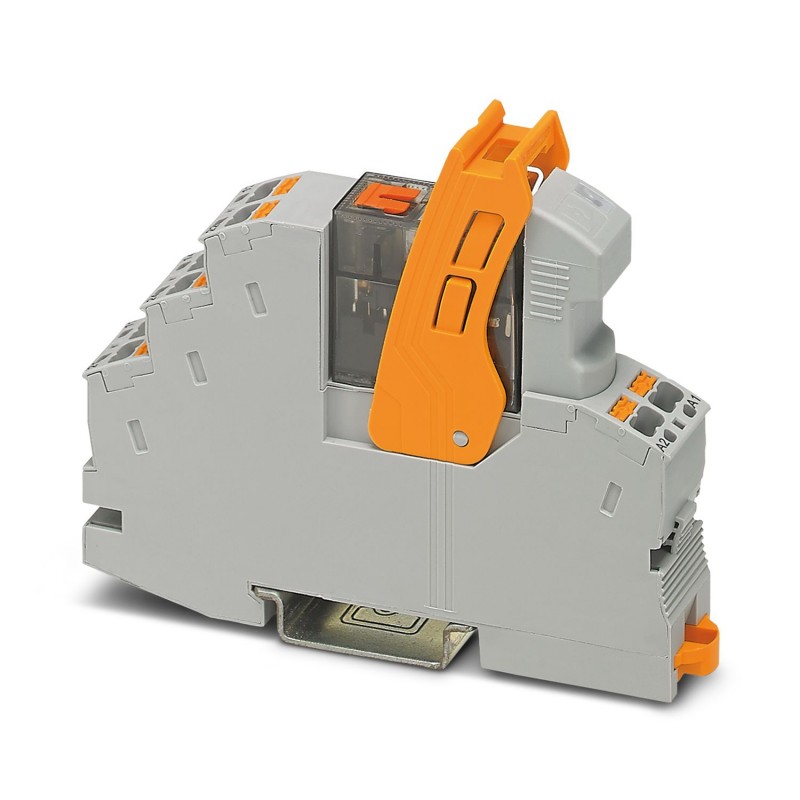

RIF-1-RPT-LV-24AC/2X21MS 1049232 PHOENIX CONTACT Релейный Модуль
RIF-1-RPT-LV-24AC/2X21MS
1049232
PHOENIX_CONTACT
10
Релейный Модуль
Предварительно собранный релейный модуль с вставным соединением, состоящий из: релейной розетки, реле с силовым контактом, штекерного модуля индикации/антипаразитарного модуля и зажимного фланца. Тип контакта: 2 контакта инвестора. Входное напряжение: 24 В переменного тока
Реле > Промежуточное реле
промышленные реле
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион сорок девять тысяч двести тридцать два |
|---|---|
| Единица упаковки | 10 ПК |
| Минимальный объем заказа | 10 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4055626661018 |
| Вес / шт. (без упаковки) | 70.850 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят четыре тысячи сто десять |
| Страна происхождения | СN (Китай) |
Примечание
| Ограничение использования | ЭМС: продукт класса А, см. декларацию производителя в разделе Загрузки |
|---|
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | -40 °С ... 50 °С |
|---|---|
| Температура окружающей среды (хранение/транспорт) | ОТ -40 °C ... 85 °С |
Боковые катушки
| Номинальное входное напряжение UН | 24 В ПЕРЕМЕННОГО ТОКА |
|---|---|
| Диапазон входного напряжения применительно к UН | см. схему |
| Частота сети | 50/60 Гц |
| Типичный входной ток при UН | 32 ма |
| Типичное время отклика | 3 мс 12 мс ... |
| Типичный диапазон времени | 3 мс 20 мс ... |
| Катушка напряжения | 24 В ПЕРЕМЕННОГО ТОКА |
| Защитная цепь | Варистор |
| Рабочее напряжение дисплей | Желтый светодиод |
| Рассеиваемая мощность при номинальном состоянии | 0,8 Вт |
Контакт боковой
| Тип контакта | 2 ФДТ |
|---|---|
| Тип контакта выключателя | Один контакт |
| Материал контакта | Агни |
| Максимальное напряжение переключения | 250 В ПЕРЕМЕННОГО ТОКА/ПОСТОЯННОГО ТОКА |
| Минимальное напряжение переключения | 5 В (при 10 мА) |
| Мин. ток переключения | 10 мА (при 5 в) |
| Максимальный пусковой ток | 12 А (20 мс, Н/О контакт) |
| Ограничивая ток | 8 а (см. диаграмму) |
| Перебивая клиентов (омическая нагрузка) Макс. | 192 Вт (при 24 В DC) |
| 124 Вт (при 48 В DC) | |
| 60 Вт (при 60 В DC) | |
| 44 Вт (при 110 В DC) | |
| 57 Вт (при 220 В DC) | |
| 2000 ва (250 В AC) | |
| Коммутационная способность | 2 а (при 24 в, ДЦ13) |
| 0,2 а (при 250 в, ДЦ13) | |
| 3 а (при 24 в, AC15) | |
| 3 а (при 120 в, AC15) | |
| 3 а (при 250 в, AC15) |
Ввод данных на стороне подключения
| Имя подключения | Боковые катушки |
|---|---|
| Способ подключения | Быстроразъемное соединение |
| Длина зачистки | 8 мм |
| Сечение проводников сплошной | 0,14 мм2 ... 1,5 мм2 |
| Проводник поперечное сечение, гибкий | 0,14 мм2 ... 1,5 мм2 |
| 0,14 мм2 ... 1,5 мм2 (наконечник с пластиковой втулкой) | |
| 0,14 мм2 ... 1 мм2 (наконечник с пластиковой втулкой, двух проводников на двойной клеммный блок) | |
| Проводника сечение AWG кабель | 26 ... 16 (твердое) |
| 26 ... 16 (гибкий) |
Боковой вывод данных подключение
| Имя подключения | Контакт боковой |
|---|---|
| Способ подключения | Быстроразъемное соединение |
| Длина зачистки | 8 мм |
| Сечение проводников сплошной | 0,14 мм2 ... 1,5 мм2 |
| Проводник поперечное сечение, гибкий | 0,14 мм2 ... 1,5 мм2 |
| 0,14 мм2 ... 1,5 мм2 (наконечник с пластиковой втулкой) | |
| 0,14 мм2 ... 1 мм2 (наконечник с пластиковой втулкой, двух проводников на двойной клеммный блок) | |
| Проводника сечение AWG кабель | 26 ... 16 (твердое) |
| 26 ... 16 (гибкий) |
Общие
| Типа Примечание | Замечания по эксплуатации |
|---|---|
| Примечание | Компания FBS 2-6... плагин мост для входной стороне (А2) и ФБС-2-8... плагин мост для выходной стороны (11/21) |
| Реле напряжения испытания обмотки реле/контакт | 4 квРМС(50 Гц, 1 мин.) |
| Испытательное напряжение ФДТ/ФДТ | 2,5 квРМС(50 Гц, 1 мин.) |
| Режим работы | 100% коэффициент рабочего |
| Степень защиты | Степень защиты IP20 (основание реле) |
| РТ III (в реле) | |
| Механический срок службы | ок. 10Семьциклы |
| Монтажное положение | любой |
| Инструкции по сборке | В строках с нулевым расстоянием |
Стандартов и правил
| Стандартов/регламентов | ПО EN 50178 ДИН |
|---|---|
| Номинальное импульсное напряжение | 6 кв |
| Изоляция | Безопасная изоляция, основная изоляция, и 4 кв номинальное импульсное напряжение между всеми контактами на переключение. |
| Степень загрязнения | Два |
| Категория перенапряжения | III в |
| Номинальность воспламеняемости согласно ul 94 | П2 |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически Чистый Срок Использования = 50 |
|---|---|
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
Статьи в набор
Классификации
ЭСЛ@СС 5.1Двадцать семь миллионов триста семьдесят одна тысяча шестьсотЭСЛ@СС 6.0Двадцать семь миллионов триста семьдесят одна тысяча шестьсотЭСЛ@СС 7.0Двадцать семь миллионов триста семьдесят одна тысяча шестьсот одинЭСЛ@СС 9.0Двадцать семь миллионов триста семьдесят одна тысяча шестьсот один
| Характеристика | Значение |
|---|---|
| Type of electric connection (EF003961) | Other |
| Complete with socket (EF003359) | Yes |
| With detachable clamps (EF003340) | No |
| With LED indication (EF005950) | Yes |
| Rated control supply voltage AC 50 Hz (EF003978) | 19.2 V |
| Rated control supply voltage AC 60 Hz (EF003979) | 19.2 V |
| Voltage type for actuating (EF008242) | AC |
| Drive, polarization (EF003355) | Polarized |
| Drive, switching attitude (EF003356) | Mono stable |
| Number of contacts as normally closed contact (EF008255) | 0 |
| Number of contacts as normally open contact (EF008256) | 0 |
| Number of contacts as change-over contact (EF008257) | 2 |
| Type of switch contact (EF003358) | Single contact |
| With forced-guided contacts (EF003357) | No |
| Material of contact insert (EF008521) | Other |
| Material of contact surface (EF004020) | Untreated |
| Nominal current (EF000001) | 0.032 A |
| Degree of protection (IP) (EF005474) | IP20 |
| Width (EF000008) | 16 mm |
| Height (EF000040) | 96 mm |
| Depth (EF000049) | 75 mm |
