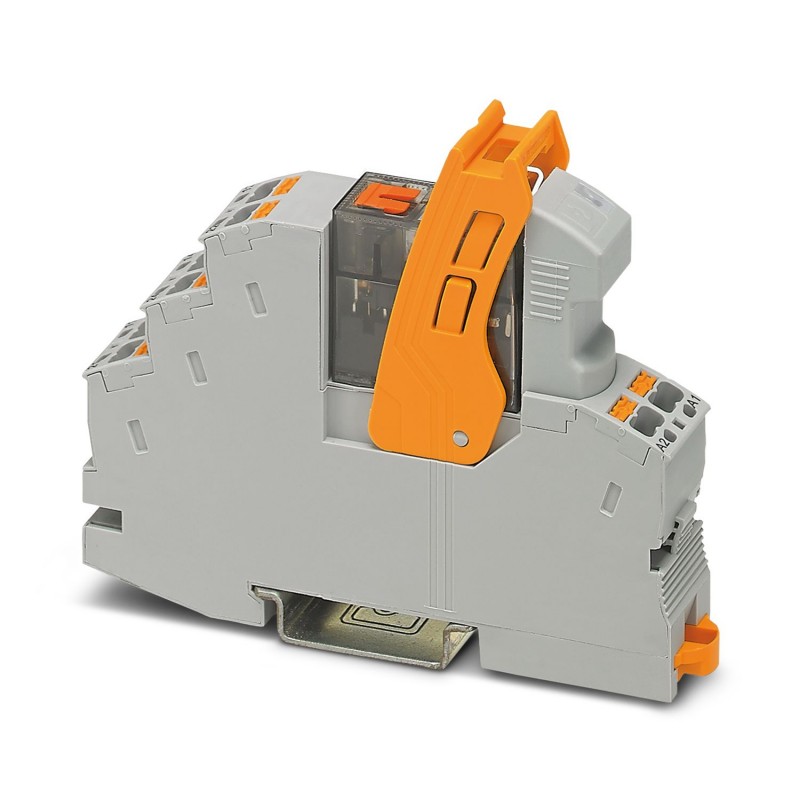

RIF-1-RPT-LV-24AC/2X21MS 1049232 PHOENIX CONTACT Modulo Relè
RIF-1-RPT-LV-24AC/2X21MS
1049232
PHOENIX_CONTACT
10
Modulo Relè
Modulo relè preassemblato con connessione push-in, composto da: zoccolo relè, relè con contatto di potenza, modulo di indicazione/antiparassita a innesto e flangia di serraggio. Tipo di contatto: 2 contatti per gli investitori. Tensione di ingresso: 24 V AC
Modulo portarelè montato con connessione push-in, composto da: base relè, relè a contatto di potenza, modulo di segnalazione di stato e di soppressione dei disturbi a innesto e leva di fissaggio. Esecuzione contatti: 2 contatti di scambio. Tensione di ingresso: 24 V AC
relè > relè di commutazione
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per il funzionamento | Ponticello a innesto FBS 2-6... per il lato di ingresso (A2) e ponticello a innesto FBS-2-8... per il lato di uscita (11/ 21) |
| Tipo di prodotto | Modulo relè |
| Famiglia di prodotti | RIFLINE complete |
| Applicazione | Universale |
| Interruttore manuale | |
| Funzionamento | 100 % ED |
| Vita meccanica | circa 107cicli di manovre |
| Stato di manutenzione dei dati | |
| Data ultima gestione dei dati | 22.10.2024 |
| Revisione articolo | 05 |
| Caratteristiche di isolamento | |
| isolamento | Separazione sicura tra ingresso e uscita |
| Isolamento di base tra i contatti deviatori | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Vita elettrica | vedi diagramma |
| Potenza dissipata massima in condizioni nominali | 0,8 W |
| Tensione di prova (Avvolgimento/Contatto) | 4 kVeff(50 Hz, 1 min., avvolgimento/contatto) |
| Tensione di prova (Contatto deviatore/contatto deviatore) | 2,5 kVeff(50 Hz, 1 min., contatto deviatore/contatto deviatore) |
| Tensione di isolamento nominale | 250 V AC |
| Tensione impulsiva di dimensionamento | 6 kV (Ingresso/uscita) |
| 4 kV (tra i contatti deviatori) |
| Lato eccitazione | |
| Tensione d'ingresso nominale UN | 24 V AC |
| Range tensione d'ingresso | 19,2 V AC ... 27,6 V AC (20 °C) |
| Range d'ingresso rispetto a UN | vedi diagramma |
| Frequenza di rete | 50/60 Hz |
| Comportamento di commutazione del sistema di azionamento | monostabile |
| Azionamento (polarità) | polarizzato |
| Corrente d'ingresso tipica con UN | 32 mA |
| Tempo di eccitazione tipica | 3 ms ... 12 ms |
| Intervallo tempo di diseccitazione tipico | 3 ms ... 20 ms |
| Tensione bobina | 24 V AC |
| Circuito di protezione | Varistore |
| Indicazione tensione di esercizio | LED giallo |
| Commutazione | |
| Tipo di commutazione del contatto | 2 contatti di scambio |
| Tipo di contatto di commutazione | Contatto semplice |
| Materiale dei contatti | AgNi |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 5 V (10 mA) |
| Corrente di carico permanente | 8 A (vedi diagramma) |
| Max. corrente d'inserzione | 12 A (20 ms, contatti in chiusura) |
| Min. corrente | 10 mA (5 V) |
| Max. potenza commutabile (carico ohmico) | 192 W (con 24 V DC) |
| 124 W (con 48 V DC) | |
| 60 W (con 60 V DC) | |
| 44 W (con 110 V DC) | |
| 57 W (con 220 V DC) | |
| 2000 VA (con 250 V AC) | |
| Categoria d'uso CB Scheme (IEC 60947-5-1) | AC15, 1,5 A/250 V (Contatto in chiusura) |
| DC13, 1 A/24 V (Contatto in chiusura) | |
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Capocorda con collare in plastica) | |
| 0,14 mm² ... 1 mm² (Capocorda montato con collare in plastica, due conduttori su doppio morsetto) | |
| Sezione conduttore AWG | 26 ... 16 (rigido) |
| 26 ... 16 (flessibile) |
| Foro | |
| Diametro | 3,2 mm |
| Larghezza | 16 mm |
| Altezza | 96 mm |
| Profondità | 75 mm |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V2 (Custodia) |
| Condizioni ambientali | |
| Grado di protezione (Relè) | RT III (Relè) |
| Grado di protezione (Prese relè) | IP20 (Prese relè) |
| Temperatura ambiente (esercizio) | -40 °C ... 50 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Test dei gas tossici | |
| Siglatura | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Norme/Disposizioni | IEC 60947-5-1 |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile senza distanza |
| Posizione d'installazione | a scelta |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | altro |
| apparecchio completo con base (EF003359) | Sì |
| con morsetti amovibili (EF003340) | No |
| con indicatore a LED (EF005950) | Sì |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 19.2 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 19.2 V |
| tipo di tensione per l'azionamento (EF008242) | AC |
| azionamento, polarità (EF003355) | polarizzato |
| comportamento di commutazione dell'azionamento (EF003356) | monostabile |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 2 |
| tipo di contatto di commutazione (EF003358) | contatto singolo |
| con contatti forzati (EF003357) | No |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del rivestimento di contatto (EF004020) | non trattato |
| corrente nominale (EF000001) | 0.032 A |
| grado di protezione (IP) (EF005474) | IP20 |
| larghezza (EF000008) | 16 mm |
| altezza (EF000040) | 96 mm |
| profondità (EF000049) | 75 mm |
