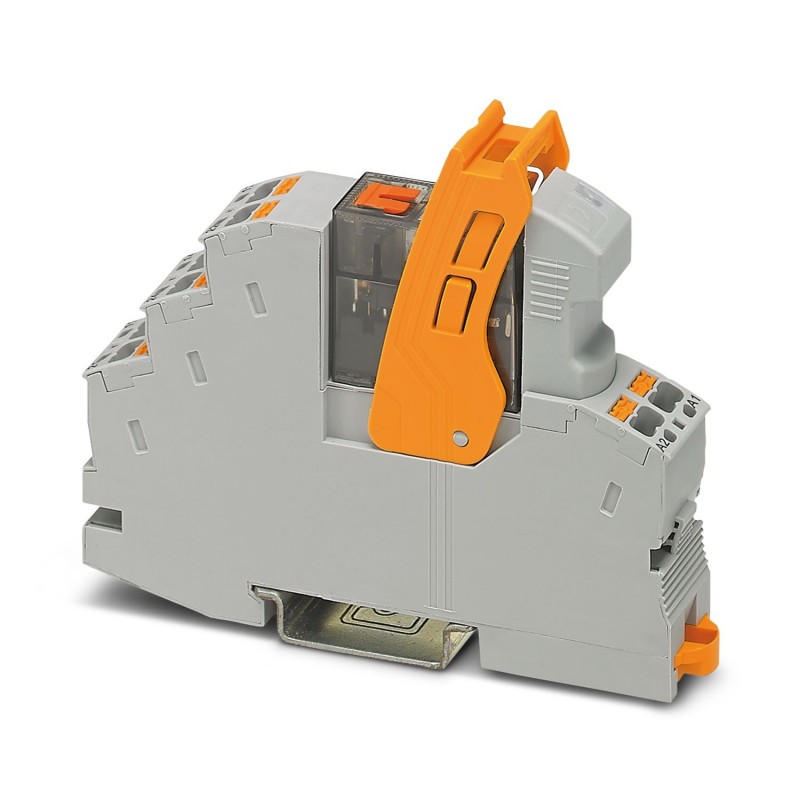

RIF-1-RPT-LV-24AC/2X21MS 1049232 PHOENIX CONTACT Module De Relais
RIF-1-RPT-LV-24AC/2X21MS
1049232
PHOENIX_CONTACT
10
Module De Relais
Module de relais pré-assemblé avec connexion enfichable, composé de : prise de relais, relais avec contact de puissance, indicateur enfichable/module antiparasitaire et bride de serrage. Type de contact : 2 contacts investisseurs. Tension d’entrée : 24 V AC
Module à relais prééquipé avec raccordement Push-in, comprenant : embase de relais, relais à contacts de puissance, module d'affichage/antiparasite enfichable et étrier de fixation. Type de contact : 2 contacts inverseurs. Tension d'entrée : 24 V AC
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Information pour le fonctionnement | Pont enfichable FBS 2-6... pour le côté entrée (A2) et pont enfichable FBS-2-8... pour le côté sortie (11/ 21) |
| Type de produit | Module à relais |
| Gamme de produits | RIFLINE complete |
| Application | Universal |
| Commutateur manuel | |
| Mode de fonctionnement | 100 % ED |
| Durée de vie mécanique | env. 107cycles |
| État de la gestion des données | |
| Date de la dernière maintenance des données | 22.10.2024 |
| Révision de l'article | 05 |
| Propriétés d'isolation | |
| Isolant | Isolation sécurisée entre l'entrée et la sortie |
| Isolation de base entre les contacts inverseurs | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Durée de vie électrique | voir diagramme |
| Puissance dissipée maximale en condition nominale | 0,8 W |
| Tension d'essai (Bobine/contact) | 4 kVeff(50 Hz, 1 min., bobine/contact) |
| Tension d'essai (Contact inverseur/contact inverseur) | 2,5 kVeff(50 Hz, 1 min., contact inverseur/contact inverseur) |
| Tension d'isolement assignée | 250 V AC |
| Tension de tenue aux chocs assignée | 6 kV (Entrée/sortie) |
| 4 kV (entre les contacts inverseurs) |
| Côté excitation | |
| Tension nominale d'entrée UN | 24 V AC |
| Plage de tension d'entrée | 19,2 V AC ... 27,6 V AC (20 °C) |
| Plage de tension d'entrée rapportée à UN | voir diagramme |
| Fréquence du réseau | 50/60 Hz |
| Sortie de couplage de l'entraînement | monostable |
| Entraînement (polarité) | polarisé |
| Courant d'entrée typique pour UN | 32 mA |
| Temps d'amorçage typique | 3 ms ... 12 ms |
| Plage de temps de retombée typique | 3 ms ... 20 ms |
| Tension de la bobine | 24 V AC |
| Circuit de protection | Varistance |
| Témoin de présence de la tension de service | LED jaune |
| Commutation | |
| Type de contact | 2 inverseurs |
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 250 V AC/DC |
| Tension de commutation minimale | 5 V (10 mA) |
| Intensité permanente limite | 8 A (voir diagramme) |
| Courant d'appel maximum | 12 A (20 ms, contact NO) |
| Courant de commutation minimal | 10 mA (5 V) |
| Puissance de coupure (charge ohmique) max. | 192 W (pour 24 V DC) |
| 124 W (à 48 V DC) | |
| 60 W (à 60 V DC) | |
| 44 W (à 110 V DC) | |
| 57 W (à 220 V DC) | |
| 2000 VA (pour 250 V AC) | |
| Catégorie d'utilisation CB Scheme (IEC 60947-5-1) | AC15, 1,5 A/250 V (Contact NO) |
| DC13, 1 A/24 V (Contact NO) | |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| 0,14 mm² ... 1,5 mm² (Embout avec cône isolant en plastique) | |
| 0,14 mm² ... 1 mm² (Embout avec cône d'entrée isolant, 2 conducteurs sur bloc de jonction double) | |
| Section conduct. AWG | 26 ... 16 (rigide) |
| 26 ... 16 (souple) |
| Orifice | |
| Diamètre | 3,2 mm |
| Largeur | 16 mm |
| Hauteur | 96 mm |
| Profondeur | 75 mm |
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V2 (Boîtiers) |
| Conditions ambiantes | |
| Indice de protection (Relais) | RT III (Relais) |
| Indice de protection (Socle pour relais) | IP20 (Socle pour relais) |
| Température ambiante (fonctionnement) | -40 °C ... 50 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Test aux gaz nocifs | |
| Repérage | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Normes/Prescriptions | CEI 60947-5-1 |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | Juxtaposables |
| Emplacement pour le montage | indifférent |
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Autre |
| Appareil complet avec socle (EF003359) | Oui |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Oui |
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 19.2 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 19.2 V |
| Type de tension d'actionnement (EF008242) | CA |
| Entraînement, polarité (EF003355) | Polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 2 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Non traité |
| Courant nominal (EF000001) | 0.032 A |
| Classe de protection (IP) (EF005474) | IP20 |
| Largeur (EF000008) | 16 mm |
| Hauteur (EF000040) | 96 mm |
| Profondeur (EF000049) | 75 mm |
