Vergrößern

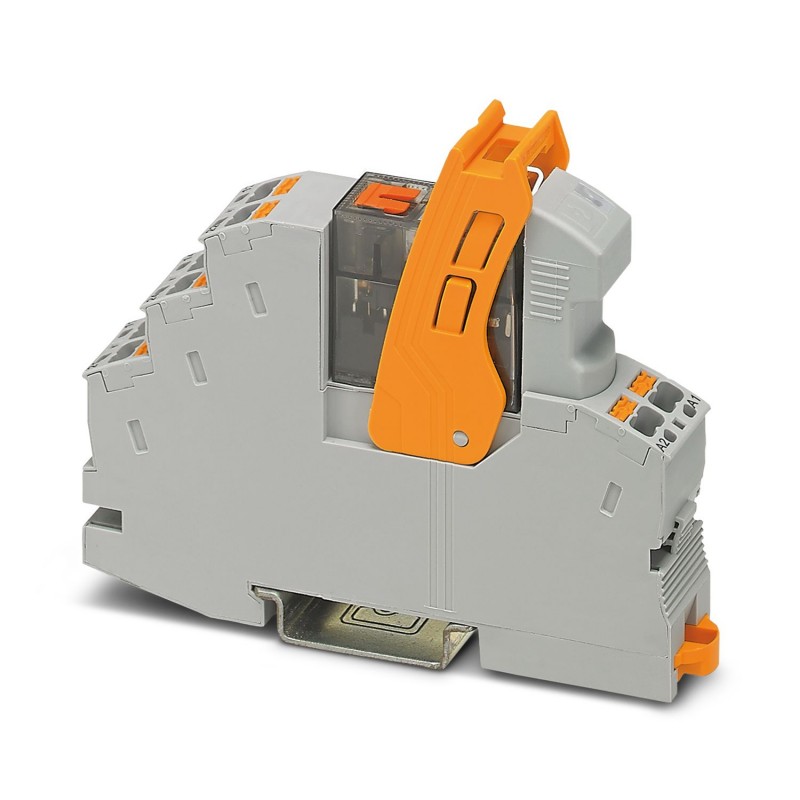

RIF-1-RPT-LV-24AC/2X21MS 1049232 PHOENIX CONTACT Relais-Modul
RIF-1-RPT-LV-24AC/2X21MS
1049232
PHOENIX_CONTACT
10
Relais-Modul
Vorkonfektioniertes Relaismodul mit Push-in-Anschluss, bestehend aus: Relaisbuchse, Relais mit Leistungskontakt, Steckanzeige/Antiparasitikmodul und Klemmflansch. Kontakttyp: 2 Investorenkontakte. Eingangsspannung: 24 V AC
Relais > Schaltrelais
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million neun und vierzig tausend zwei hundert zwei und dreißig |
|---|---|
| Verpackungseinheit | 10 pc |
| Mindestbestellmenge | 10 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626661018 |
| Gewicht pro Stück (exklusive Verpackung) | 70.850 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert vier und sechzig tausend eins hundert zehn |
| Herkunftsland | CN (China) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
Spule Seite
| Nominale Eingang Spannung UN | 24 V AC |
|---|---|
| Eingangsspannung in Bezug auf UN | siehe Diagramm |
| Netzfrequenz | 50/60 Hz |
| Typischer Eingangsstrom bei UN | 32 mA |
| Typische Reaktionszeit | 3 ms ... 12 ms |
| Typische release-Zeitraum | 3 ms ... 20 ms |
| Spulenspannung | 24 V AC |
| Schutzschaltung | Varistor |
| Betriebsspannung Anzeige | Gelbe LED |
| Verlustleistung bei nominaler Zustand | 0,8 W |
Kontakt Seite
| Kontakt Typ | 2 PDT |
|---|---|
| Der switch-Typ Kontakt | Single Kontakt |
| Material, Kontakt | AgNi |
| Maximale Schaltspannung | 250 V AC/DC |
| Minimale Schaltspannung | 5 V (bei 10 mA) |
| Min. Schaltstrom | 10 mA (Bei 5 V) |
| Maximale Einschaltstrom | 12 A (20 ms, N/O-Kontakt) |
| Limiting continuous current | 8 A (siehe Diagramm) |
| Unterbrechen Bewertung (ohmsche Last) max. | 192 W (bei 24 V DC) |
| 124 W (bei 48 V DC) | |
| 60 W (bei 60 V DC) | |
| 44 W (bei 110 V DC) | |
| 57 W (bei 220 V DC) | |
| 2000 VA (250 V AC) | |
| Schaltleistung | 2 A (bei 24 V, DC13) |
| 0,2 A (bei 250 V, DC13) | |
| 3 A (bei 24 V, AC15) | |
| 3 A (bei 120 V, AC15) | |
| 3 A (bei 250 V, AC15) |
Verbindungsdaten Eingabe-Seite
| Der name der Verbindung | Spule Seite |
|---|---|
| Verbindungs-Methode | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt solid | 0,14 mm2 ... 1,5 mm2 |
| Leiterquerschnitt flexibel | 0,14 mm2 ... 1,5 mm2 |
| 0,14 mm2 ... 1,5 mm2 (Aderendhülse mit Kunststoffhülse) | |
| 0,14 mm2 ... 1 mm2 (Aderendhülse mit Kunststoffhülse, zwei Leitern auf Doppel terminal block) | |
| Leiterquerschnitt AWG | 26 ... 16 (solid) |
| 26 ... 16 (flexibel) |
Verbindungsdaten-Ausgabe Seite
| Der name der Verbindung | Kontakt Seite |
|---|---|
| Verbindungs-Methode | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt solid | 0,14 mm2 ... 1,5 mm2 |
| Leiterquerschnitt flexibel | 0,14 mm2 ... 1,5 mm2 |
| 0,14 mm2 ... 1,5 mm2 (Aderendhülse mit Kunststoffhülse) | |
| 0,14 mm2 ... 1 mm2 (Aderendhülse mit Kunststoffhülse, zwei Leitern auf Doppel terminal block) | |
| Leiterquerschnitt AWG | 26 ... 16 (solid) |
| 26 ... 16 (flexibel) |
Allgemeine
| Art der Notiz | Hinweise zum Betrieb |
|---|---|
| Hinweis | FBS 2-6... plug-in-Brücke für die Eingangsseite (A2) und der FBS-2-8... plug-in-Brücke für die output-Seite (11/21) |
| Test-Spannung relais-Wicklung/relais-Kontakt | 4 kVrms(50 Hz, 1 min.) |
| Prüfspannung PDT/PDT | 2,5 kVrms(50 Hz, 1 min.) |
| Betriebsart | 100% betriebsfaktor |
| Schutzart | IP20 (Relais-Basis) |
| RT III (Relais) | |
| Mechanische Lebensdauer | ca. 10SiebenZyklen |
| Einbaulage | jeder |
| Montage-Anleitung | In den Zeilen mit null-Abstand |
Normen und Vorschriften
| Normen/Vorschriften | DIN EN 50178 |
|---|---|
| Bemessungsstoßspannung | 6 kV |
| Isolierung | Sichere Isolierung basisisolierung, und 4 kV-Bemessungsstoßspannung zwischen allen Wechslern. |
| Grad der Verschmutzung | Zwei |
| Überspannungskategorie | III |
| Entflammbarkeit nach UL 94 | V2 |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Artikel im set
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hunderteCl@ss 6.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hunderteCl@ss 7.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert einseCl@ss 9.0Sieben und zwanzig Millionen drei hundert eins und siebzig tausend sechs hundert eins
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Komplettgerät mit Sockel (EF003359) | Ja |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Mit LED-Anzeige (EF005950) | Ja |
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 19.2 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 19.2 V |
| Spannungsart zur Betätigung (EF008242) | AC |
| Antrieb, Polung (EF003355) | gepolt |
| Schaltverhalten des Antriebs (EF003356) | monostabil |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 2 |
| Art des Schaltkontaktes (EF003358) | Einfachkontakt |
| Mit zwangsgeführten Kontakten (EF003357) | Nein |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | unbehandelt |
| Nennstrom (EF000001) | 0.032 A |
| Schutzart (IP) (EF005474) | IP20 |
| Breite (EF000008) | 16 mm |
| Höhe (EF000040) | 96 mm |
| Tiefe (EF000049) | 75 mm |
