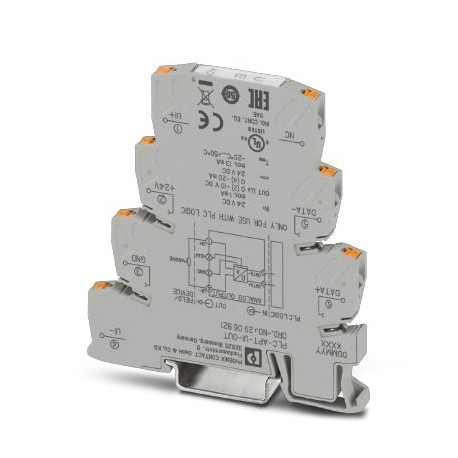

PLC-APT-UI-OUT 2906921 PHOENIX CONTACT Módulo de salida analógico para módulos lógicos PLC logic (solo gener..
PLC-APT-UI-OUT
2906921
PHOENIX_CONTACT
Módulo de salida analógico para módulos lógicos PLC logic (solo generación 2), monocanal, tipo de señal (4 mA ... 20 mA, 0 mA ... 20 mA, 0 V ... 10 V, 2 V ... 10 V) configurable mediante conmutadores DIP, conexión push-in
Módulo de salida analógico para módulos lógicos PLC logic (solo generación 2), monocanal, tipo de señal (4 mA ... 20 mA, 0 mA ... 20 mA, 0 V ... 10 V, 2 V ... 10 V) configurable mediante conmutadores DIP, conexión push-in
Controladores industriales (PLC) > Módulo de entradas/salidas analógicas de PLC
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2906921 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK2622 - |
| Página del catálogo | Página 431 (C_5_2017) |
| EAN | 4055626155524 |
| Peso por unidad (sin incluir el embalaje) | 50,300 g |
| Número de tarifa arancelaria | 85389099 |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
Alimentación
| Tensión de alimentación asignada del circuito de control US | 24 V DC |
|---|---|
| Margen de tensión de alimentación de control de dimensionamiento, referido a US | 0,8 ... 1,1 |
| Corriente de alimentación de control de dimensionamiento IS | ≤ 28 mA |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Indicación de la tensión de servicio | LED verde |
| Indicación de errores | LED rojo |
Datos de salida
| Denominación Salida | Salida analógica de tensión |
|---|---|
| Señal de salida tensión | 0 V ... 10 V |
| 2 V ... 10 V | |
| Tensión de salida máxima | 12,3 V |
| Ripple | < 20 mVPP |
| Carga/Carga de salida Salida de tensión | 10 kΩ |
| Circuito de salida | |
| Limitación de sobretensiones | > 33 V |
| Error de transmisión máximo | 1 % |
| Denominación Salida | Salida analógica de corriente |
| Señal de salida corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Corriente máxima de salida | 24,6 mA |
| Carga/Carga de salida Salida de corriente | 500 Ω (20 mA) |
| Circuito de salida | |
| Limitación de sobretensiones | > 33 V |
| Error de transmisión máximo | 1 % |
Generalidades
| Modo operativo | Tiempo de trabajo 100 % |
|---|---|
| Índice de protección | IP20 |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
Datos de conexión
| Tipo de conexión | Conexión push-in |
|---|---|
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
| Número de conexiones | 4 |
Normas y especificaciones
| Denominación | Líneas de fuga y espacios de aire |
|---|---|
| Normas/especificaciones | DIN EN 50178 |
| Tensión de aislamiento de dimensionamiento | 50 V |
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Aislamiento | Aislamiento básico |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | UL 508 Listed |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027242201eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242201eCl@ss 8.027242201eCl@ss 9.027242201
| Característica | Valor |
|---|---|
| Número de entradas analógicas (EF001994) | 0 |
| Número de salidas analógicas (EF001995) | 1 |
| Entradas analógicas configurables (EF008518) | No |
| Salidas analógicas configurables (EF008519) | Sí |
| Entrada, corriente (EF003204) | No |
| Entrada, tensión (EF003205) | No |
| Entrada, resistencia (EF003206) | No |
| Entrada, termómetro de resistencia (EF003207) | No |
| Entrada, termopar (EF003208) | No |
| Señal de entrada configurable (EF003209) | No |
| Salida, corriente (EF003212) | Sí |
| Salida, tensión (EF003213) | Sí |
| Señal de salida configurable (EF003214) | Sí |
| Resolución de las salidas analógicas (EF003577) | 10 Bit |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Apto para funciones de seguridad (EF001597) | No |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Anchura (EF000008) | 6.2 mm |
| Altura (EF000040) | 80 mm |
| Profundidad (EF000049) | 94 mm |
