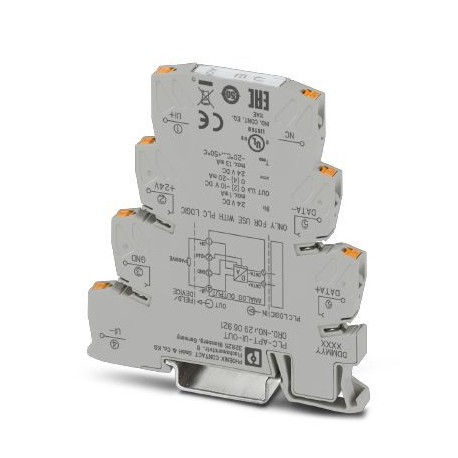

PLC-APT-UI-OUT 2906921 PHOENIX CONTACT Modulo di espansione
PLC-APT-UI-OUT
2906921
PHOENIX_CONTACT
Modulo di espansione
Modulo di uscita analogico per moduli logici PLC (solo generazione 2), canale singolo, tipo di segnale (4 ... 20 mA, 0 ... 20 mA, 0 ... 10 V, 2 ... 10 V) configurabile tramite DIP switch, collegamento push-in
sistemi di controllo industriali (PLC) > modulo input/output analogico PLC
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2906921 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK2622 - |
| Pagina catalogo | Pagina 431 (C_5_2017) |
| GTIN | 4055626155524 |
| Peso per pezzo (confezione esclusa) | 50,300 g |
| Numero tariffa doganale | 85389099 |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Alimentazione
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V DC |
|---|---|
| Campo tensione di alimentazione, di comando, di dimensionamento riferito a US | 0,8 ... 1,1 |
| Corrente di alimentazione, di comando, di dimensionamento IS | ≤ 28 mA |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Indicazione tensione di esercizio | LED verde |
| Segnalazione di errore | LED rosso |
Dati d'uscita
| Denominazione uscita | Uscita analogica, tensione |
|---|---|
| Segnale d'uscita, tensione | 0 V ... 10 V |
| 2 V ... 10 V | |
| Tensione in uscita massima | 12,3 V |
| Ripple | < 20 mVSS |
| Carico/carico di uscita uscita di tensione | 10 kΩ |
| Circuito d'uscita | |
| Limitazione sovratensione | > 33 V |
| Errore di trasmissione | 1 % |
| Denominazione uscita | Uscita analogica, corrente |
| Segnale d'uscita, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Corrente di uscita massima | 24,6 mA |
| Carico/carico di uscita uscita di corrente | 500 Ω (20 mA) |
| Circuito d'uscita | |
| Limitazione sovratensione | > 33 V |
| Errore di trasmissione | 1 % |
Generalità
| Funzionamento | 100 % ED |
|---|---|
| Grado di protezione | IP20 |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
Dati di connessione
| Collegamento | Connessione Push-in |
|---|---|
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
| Numero collegamenti | 4 |
Normative e prescrizioni
| Denominazione | Distanze in aria e linee di fuga |
|---|---|
| Norme/Disposizioni | DIN EN 50178 |
| Tensione di isolamento nominale | 50 V |
| Tensione impulsiva di dimensionamento | 0,5 kV |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Conformità | CE conforme |
| UL, USA / Canada | UL 508 Listed |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027242201eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242201eCl@ss 8.027242201eCl@ss 9.027242201
| Caratteristica | Valore |
|---|---|
| numero di ingressi analogici (EF001994) | 0 |
| numero di uscite analogiche (EF001995) | 1 |
| ingressi analogici configurabili (EF008518) | No |
| uscite analogiche configurabili (EF008519) | Sì |
| ingresso, corrente (EF003204) | No |
| ingresso, tensione (EF003205) | No |
| ingresso, resistenza (EF003206) | No |
| ingresso, termometro a resistenza (EF003207) | No |
| ingresso, termocoppia (EF003208) | No |
| segnale d'ingresso configurabile (EF003209) | No |
| uscita, corrente (EF003212) | Sì |
| uscita, tensione (EF003213) | Sì |
| segnale d'uscita configurabile (EF003214) | Sì |
| risoluzione delle uscite analogiche (EF003577) | 10 Bit |
| tipo di collegamento elettrico (EF003961) | altro |
| adatto per funzioni di sicurezza (EF001597) | No |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| larghezza (EF000008) | 6.2 mm |
| altezza (EF000040) | 80 mm |
| profondità (EF000049) | 94 mm |
