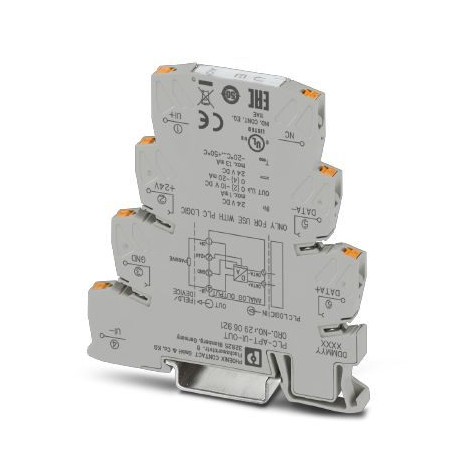

PLC-APT-UI-OUT 2906921 PHOENIX CONTACT Модуль расширения
PLC-APT-UI-OUT
2906921
PHOENIX_CONTACT
Модуль расширения
Модуль аналогового вывода для логических модулей ПЛК (только поколения 2), одноканальный, тип сигнала (4 ... 20 мА, 0 ... 20 мА, 0 ... 10 В, 2 ... 10 В) конфигурируется с помощью DIP-переключателя, вставное соединение
Программируемые логические контроллеры (ПЛК) > Аналог. модуль ввода/вывода ПЛК
интерфейс
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Коммерческие данные
| Код заказа | 2906921 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 431 (C-5-2017) |
| GTIN | 4055626155524 |
| Вес/шт. (без упаковки) | 50,300 GRM |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Питание
| Расчетное напряжение питания цепи управления US | 24 В DC |
|---|---|
| Диапазон номинальных напряжений питания цепи управления относительно US | 0,8 ... 1,1 |
| Номинальный ток питания цепи управления IS | ≤ 28 мА |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. | |
| Индикация рабочего напряжения | LED зел. |
| Индикация ошибок | СИД красн. |
Выходные данные
| Наименование, выход | Аналоговый выход, напряжение |
|---|---|
| Выходной сигнал, напряжение | 0 В ... 10 В |
| 2 В ... 10 В | |
| Максимальное напряжение на выходе | 12,3 В |
| Пульсации | < 20 мB(ДА) |
| Нагрузка / выходная нагрузка, выход напряжения | 10 кΩ |
| Выходная цепь | |
| Ограничение верхнего предела напряжения | > 33 В |
| Ошибка передачи, макс. | 1 % |
| Наименование, выход | Аналоговый выход, ток |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| Максимальный выходной ток | 24,6 мА |
| Нагрузка / выходная нагрузка, выход тока | 500 Ω (20 мА) |
| Выходная цепь | |
| Ограничение верхнего предела напряжения | > 33 В |
| Ошибка передачи, макс. | 1 % |
Общие сведения
| Режим работы | 100 % ED |
|---|---|
| Степень защиты | IP20 |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
Данные подключения
| Тип подключения | Зажимы Push-in |
|---|---|
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Количество точек подключения | 4 |
Стандарты и предписания
| Наименование | Воздушные пути и пути утечки |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0,5 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | UL 508 Listed |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss 5.027242201eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242201eCl@ss 8.027242201eCl@ss 9.027242201
| Характеристика | Значение |
|---|---|
| Number of analogue inputs (EF001994) | 0 |
| Number of analogue outputs (EF001995) | 1 |
| Analogue inputs configurable (EF008518) | No |
| Analogue outputs configurable (EF008519) | Yes |
| Input, current (EF003204) | No |
| Input, voltage (EF003205) | No |
| Input, resistor (EF003206) | No |
| Input, resistance thermometer (EF003207) | No |
| Input, thermocouple (EF003208) | No |
| Input signal, configurable (EF003209) | No |
| Output, current (EF003212) | Yes |
| Output, voltage (EF003213) | Yes |
| Output signal configurable (EF003214) | Yes |
| Resolution of the analogue outputs (EF003577) | 10 Bit |
| Type of electric connection (EF003961) | Other |
| Suitable for safety functions (EF001597) | No |
| Appendant operation agent (Ex ia) (EF004141) | No |
| Appendant operation agent (Ex ib) (EF004142) | No |
| Width (EF000008) | 6.2 mm |
| Height (EF000040) | 80 mm |
| Depth (EF000049) | 94 mm |
