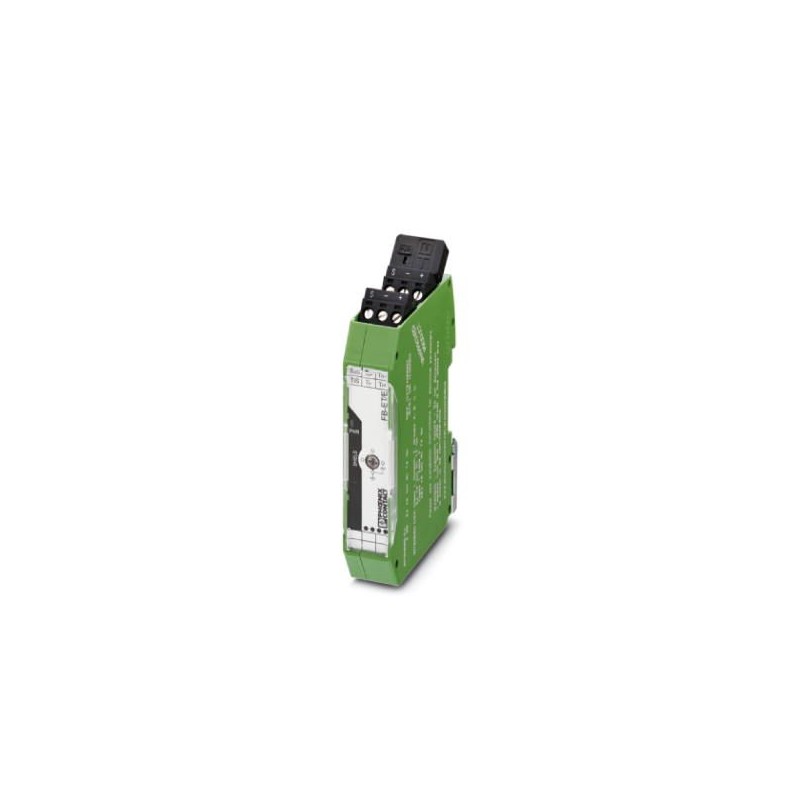

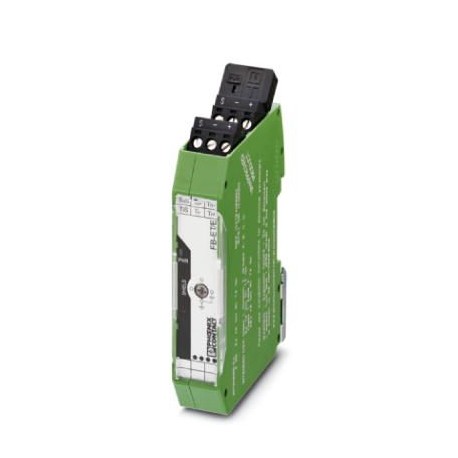

FB-ET/E 2316050 PHOENIX CONTACT Módulo de cable principal
FB-ET/E
2316050
PHOENIX_CONTACT
5
Módulo de conexión para acopladores modulares de dispositivos Foundation Fieldbus y PROFIBUS PA con resistencia de cierre
Seguridad y comunicaciones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2316050 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNC144 - |
| Página del catálogo | Página 512 (C_6_2017) |
| EAN | 4055626000923 |
| Peso por unidad (sin incluir el embalaje) | 111,700 g |
| Número de tarifa arancelaria | 85389099 |
| País de origen | US (Estados Unidos) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Índice de protección | IP20 |
Generalidades
| Posición para el montaje | Sobre carril horizontal NS 35 según EN 60715 |
|---|---|
| Peso neto | 111,7 g |
| Color | verde |
| Conformidad | Conformidad CE, adicionalmente EN 61326 |
| Fieldbus Foundation | FF-846 |
Alimentación
| Tensión de alimentación | 10,5 V DC ... 32 V DC (Entrada en el lado del cable principal) |
|---|---|
| Absorción de corriente máxima | 2 mA (con resistencia terminal) |
| Sección de conductor flexible máx. | 0,20 mm² |
| Sección de conductor flexible mín. | 2,50 mm² |
| Sección de conductor rígido máx. | 0,20 mm² |
| Sección de conductor rígido mín. | 2,50 mm² |
| Sección del conductor flexible AWG máx. | 12 |
| Sección del conductor flexible AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Sección de conductor AWG mín. | 24 |
Interfaz serie
| Interfaz 1 | Foundation Fieldbus y segmento PROFIBUS PA |
|---|---|
| Tipo de conexión | Conexión por tornillo COMBICON enchufable para cada derivación |
| Resistencia de cierre | Conector externo extraíble de 100 Ω inclusive |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Protección contra sobretensiones | Activo en cuanto la tensión sobrepase 39 V (típ.) o 41 V (máx.) |
| Caída de tensión Cable principal / Salidas | ≤ 0,2 V |
| Inductancia Li | 0 mH (FNICO/FISCO ic) |
| Tensión máx. de salida Uo | = Ui |
Datos técnicos de seguridad
| Tensión de entrada Ui | 17,5 V (FNICO/FISCO ic) |
|---|---|
| Corriente de entrada Ii | 1 A (corriente de carga máx. T-BUS) |
| Tensión máx. de salida Uo | = Ui |
| ATEX | Sira 14ATEX4017X; II 3G; Ex nA IIC T4 Gc; Ex ic IIC T4, FISCO ic |
| IECEx | IECEx SIR 14.0010X; Ex nA IIC T4 Gc; Ex ic IIC T4 Gc, FISCO ic |
| CSA EE.UU. / Canadá | Class I, Div. 2, Groups A, B, C, D; Ex nA IIC T4 Gc; Ex nL IIC T4, FNICO; Ex ic IIC T4 Gc, FISCO ic Class I, Zone 2; AEx nA IIC T4 Gc; AEx nL IIC T4, FNICO; AEx ic IIC T4 Gc, FISCO ic |
Normas y especificaciones
| Tipo de ensayo | Resistencia a la corrosión según ANSI-ISA 71.04-1985, grado G3 |
|---|---|
| Denominación | Normas / especificaciones |
| Normas/especificaciones | Inmunidad a interferencias contra oscilaciones sinusoidales leves según IEC 61000-4-12 |
| Denominación | Normas / especificaciones |
| Normas/especificaciones | Calor seco según IEC 61131-2 |
| Denominación | Normas / especificaciones |
| Normas/especificaciones | Calor húmedo según IEC 61131-2 |
| Denominación | Normas / especificaciones |
| Normas/especificaciones | Vibraciones y choques según EN 61131-2 y EN 50178 |
| IEC 61158-2 | |
| IEC 60529, IEC 61158-2 | |
| NE21 | |
| EN 61326, EN 60068-2-27, EN 60068-2-6 | |
| FF-846 | |
| Choque | 15g, 11 ms |
| Vibración (servicio) | 1g, 10 Hz ... 150 Hz |
| Conformidad | Conformidad CE, adicionalmente EN 61326 |
| Fieldbus Foundation | FF-846 |
| ATEX | Sira 14ATEX4017X; II 3G; Ex nA IIC T4 Gc; Ex ic IIC T4, FISCO ic |
| IECEx | IECEx SIR 14.0010X; Ex nA IIC T4 Gc; Ex ic IIC T4 Gc, FISCO ic |
| CSA EE.UU. / Canadá | Class I, Div. 2, Groups A, B, C, D; Ex nA IIC T4 Gc; Ex nL IIC T4, FNICO; Ex ic IIC T4 Gc, FISCO ic Class I, Zone 2; AEx nA IIC T4 Gc; AEx nL IIC T4, FNICO; AEx ic IIC T4 Gc, FISCO ic |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2316050-FB-ET/E | 106 Kbytes |
|
