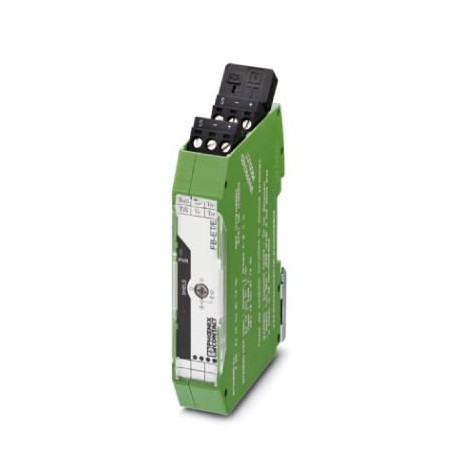

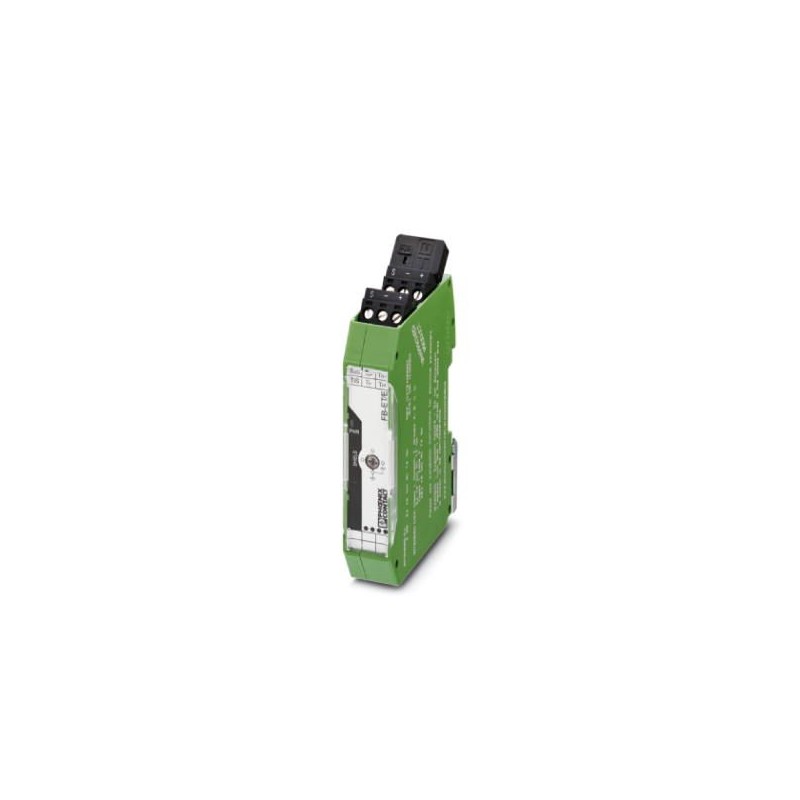

FB-ET/E 2316050 PHOENIX CONTACT Módulo principal da linha
FB-ET/E
2316050
PHOENIX_CONTACT
5
Módulo principal da linha
Segurança e Comunicações
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2316050 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 512 (C-6-2017) |
| GTIN | 4055626000923 |
| Peso por unidade (exclusive embalagem) | 111,700 GRM |
| Número do imposto alfandegário | 85389099 |
| País de origem | US (Estados Unidos) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (sem condensação) |
| Grau de proteção | IP20 |
Geral
| Posição de montagem | sobre trilho de fixação horizontal NS 35 conforme EN 60715 |
|---|---|
| Peso líquido | 111,7 g |
| Cor | verde |
| Conformidade | conforme CE, além de EN 61326 |
| Fieldbus Foundation | FF-846 |
Alimentação
| Faixa de tensão de alimentação | 10,5 V DC ... 32 V DC (Entrada no lado da linha principal) |
|---|---|
| Máximo consumo de energia | 2 mA (Com resistor de terminação) |
| Bitola do condutor flexível máx. | 0,20 mm² |
| Bitola do condutor flexível mín. | 2,50 mm² |
| Perfil do condutor rígido máx. | 0,20 mm² |
| Perfil do condutor rígido mín. | 2,50 mm² |
| Bitola do condutor flexível AWG máx. | 12 |
| Bitola do condutor flexível AWG mín. | 24 |
| Bitola do condutor AWG máx. | 12 |
| Bitola do condutor AWG mín. | 24 |
Interface serial
| Interface 1 | Segmento Fieldbus Foundation e PROFIBUS PA |
|---|---|
| Tipo de conexão | Conexão a parafuso plugável COMBICON para cada soquete de ramificação |
| Resistor de terminação | Conector 100 Ω externo removível inclusive |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 12 |
| Proteção contra surtos | Ativo assim que a tensão 39 V (típ.) ou 41 V (máx.) for excedida |
| Queda de tensão linha principal / saídas | ≤ 0,2 V |
| Indutância Li | 0 mH (FNICO/FISCO ic) |
| Máx. tensão de saída Uo | = Ui |
Dados técnicos de segurança
| Tensão de entrada Ui | 17,5 V (FNICO/FISCO ic) |
|---|---|
| Corrente de entrada Ii | 1 A (corrente de carga máx. T-BUS) |
| Máx. tensão de saída Uo | = Ui |
| ATEX | Sira 14ATEX4017X; II 3G; Ex nA IIC T4 Gc; Ex ic IIC T4, FISCO ic |
| IECEx | IECEx SIR 14.0010X; Ex nA IIC T4 Gc; Ex ic IIC T4 Gc, FISCO ic |
| CSA, EUA / Canadá | Class I, Div. 2, Groups A, B, C, D; Ex nA IIC T4 Gc; Ex nL IIC T4, FNICO; Ex ic IIC T4 Gc, FISCO ic Class I, Zone 2; AEx nA IIC T4 Gc; AEx nL IIC T4, FNICO; AEx ic IIC T4 Gc, FISCO ic |
Normas e disposições
| Tipo de teste | Resistência à corrosão conforme ANSI-ISA 71.04-1985 - grau de severidade G3 |
|---|---|
| Denominação | Normas / Determinações |
| Normas / Determinações | Imunidade a interferência contra ondas senoidais atenuadas conforme IEC 61000-4-12 |
| Denominação | Normas / Determinações |
| Normas / Determinações | Calor seco conforme IEC 61131-2 |
| Denominação | Normas / Determinações |
| Normas / Determinações | Calor úmido conforme IEC 61131-2 |
| Denominação | Normas / Determinações |
| Normas / Determinações | Choque e vibração conforme EN 61131-2 e EN 50178 |
| IEC 61158-2 | |
| IEC 60529, IEC 61158-2 | |
| NE21 | |
| EN 61326, EN 60068-2-27, EN 60068-2-6 | |
| FF-846 | |
| Choque | 15g, 11 ms |
| Vibração (funcionamento) | 1g, 10 Hz ... 150 Hz |
| Conformidade | conforme CE, além de EN 61326 |
| Fieldbus Foundation | FF-846 |
| ATEX | Sira 14ATEX4017X; II 3G; Ex nA IIC T4 Gc; Ex ic IIC T4, FISCO ic |
| IECEx | IECEx SIR 14.0010X; Ex nA IIC T4 Gc; Ex ic IIC T4 Gc, FISCO ic |
| CSA, EUA / Canadá | Class I, Div. 2, Groups A, B, C, D; Ex nA IIC T4 Gc; Ex nL IIC T4, FNICO; Ex ic IIC T4 Gc, FISCO ic Class I, Zone 2; AEx nA IIC T4 Gc; AEx nL IIC T4, FNICO; AEx ic IIC T4 Gc, FISCO ic |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION EN.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2316050-FB-ET/E | 106 Kbytes |
|
