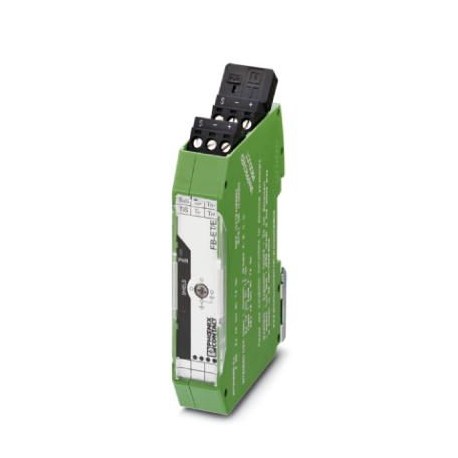

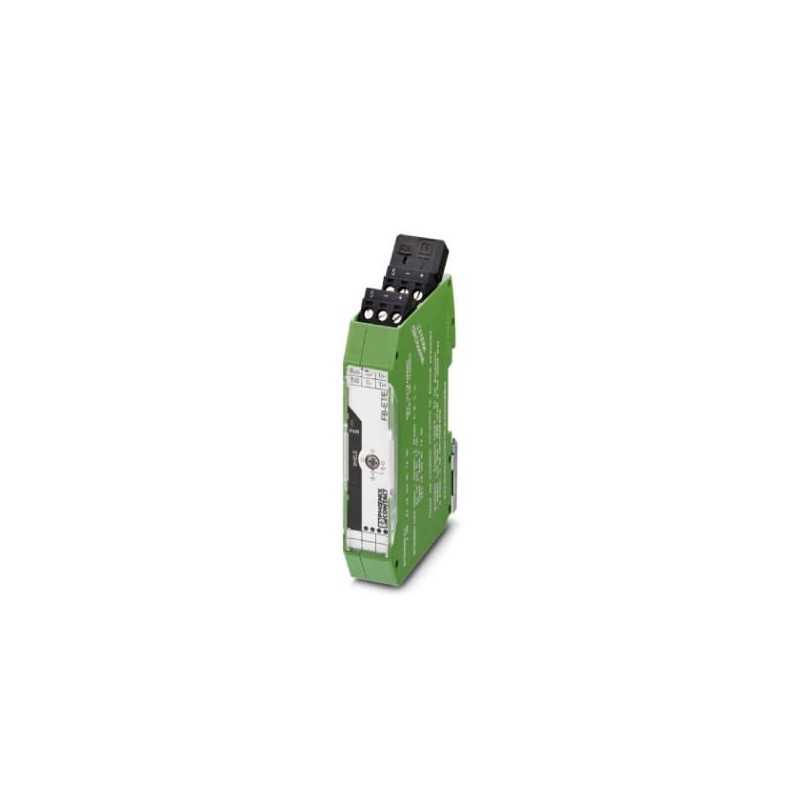

FB-ET/E 2316050 PHOENIX CONTACT Modulo della linea principale
FB-ET/E
2316050
PHOENIX_CONTACT
5
Modulo della linea principale
Modulo di collegamento per accoppiatori modulari di dispositivi Foundation Fieldbus e PROFIBUS PA con resistenza di arresto
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2316050 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNC144 - |
| Pagina catalogo | Pagina 512 (C_6_2017) |
| GTIN | 4055626000923 |
| Peso per pezzo (confezione esclusa) | 111,700 g |
| Numero tariffa doganale | 85389099 |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza formazione di condensa) |
| Grado di protezione | IP20 |
Generalità
| Posizione d'installazione | su guida orizzontale NS 35 secondo EN 60715 |
|---|---|
| Peso netto | 111,7 g |
| Colore | verde |
| Conformità | CE conforme, oltre alla norma EN 61326 |
| Fieldbus Foundation | FF-846 |
Alimentazione
| Range tensione di alimentazione | 10,5 V DC ... 32 V DC (Ingresso lato linea principale) |
|---|---|
| Max. corrente assorbita | 2 mA (con resistenza terminale) |
| Sezione conduttore flessibile max. | 0,20 mm² |
| Sezione conduttore flessibile min. | 2,50 mm² |
| Sezione conduttore rigido max. | 0,20 mm² |
| Sezione conduttore rigido min. | 2,50 mm² |
| Sezione max. del conduttore flessibile AWG | 12 |
| Sezione min. conduttore flessibile AWG | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione trasversale conduttore AWG min. | 24 |
Interfacce seriali
| Interfaccia 1 | Fieldbus Foundation e Segmento PROFIBUS PA |
|---|---|
| Collegamento | Connessione a vite COMBICON a innesto per qualsiasi presa |
| Resistenza terminale | Estraibile esternamente incluso connettore da 100 Ω |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Protezione contro le sovratensioni | attiva non appena la tensione supera i 39 V (tip.) o 41 V (max.) |
| Caduta di tensione linea principale / uscite | ≤ 0,2 V |
| Induttanza Li | 0 mH (FNICO/FISCO ic) |
| Max. tensione d’uscita Uo | = Ui |
Dati tecnici di sicurezza
| Tensione d’ingresso Ui | 17,5 V (FNICO/FISCO ic) |
|---|---|
| Corrente d'ingresso Ii | 1 A (corrente di carico max. T-BUS) |
| Max. tensione d’uscita Uo | = Ui |
| ATEX | Sira 14ATEX4017X; II 3G; Ex nA IIC T4 Gc; Ex ic IIC T4, FISCO ic |
| IECEx | IECEx SIR 14.0010X; Ex nA IIC T4 Gc; Ex ic IIC T4 Gc, FISCO ic |
| CSA, USA/Canada | Class I, Div. 2, Groups A, B, C, D; Ex nA IIC T4 Gc; Ex nL IIC T4, FNICO; Ex ic IIC T4 Gc, FISCO ic Class I, Zone 2; AEx nA IIC T4 Gc; AEx nL IIC T4, FNICO; AEx ic IIC T4 Gc, FISCO ic |
Normative e prescrizioni
| Tipo di prova | Resistenza alla corrosione secondo ANSI-ISA 71.04-1985 - Grado di severità G3 |
|---|---|
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | Immunità ai disturbi da oscillazioni sinusoidali smorzate secondo IEC 61000-4-12 |
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | Caldo secco a norma IEC 61131-2 |
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | Calore umido a norma IEC 61131-2 |
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | Urti e vibrazioni a norma EN 61131-2 e EN 50178 |
| IEC 61158-2 | |
| IEC 60529, IEC 61158-2 | |
| NE21 | |
| EN 61326, EN 60068-2-27, EN 60068-2-6 | |
| FF-846 | |
| Urti | 15g, 11 ms |
| Vibrazioni (funzionamento) | 1g, 10 Hz ... 150 Hz |
| Conformità | CE conforme, oltre alla norma EN 61326 |
| Fieldbus Foundation | FF-846 |
| ATEX | Sira 14ATEX4017X; II 3G; Ex nA IIC T4 Gc; Ex ic IIC T4, FISCO ic |
| IECEx | IECEx SIR 14.0010X; Ex nA IIC T4 Gc; Ex ic IIC T4 Gc, FISCO ic |
| CSA, USA/Canada | Class I, Div. 2, Groups A, B, C, D; Ex nA IIC T4 Gc; Ex nL IIC T4, FNICO; Ex ic IIC T4 Gc, FISCO ic Class I, Zone 2; AEx nA IIC T4 Gc; AEx nL IIC T4, FNICO; AEx ic IIC T4 Gc, FISCO ic |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
