> PHOENIX_CONTACT>Sécurité et communications>FB-ET/E 2316050 PHOENIX CONTACT Module de ligne principale
Produit précédent Produit suivant

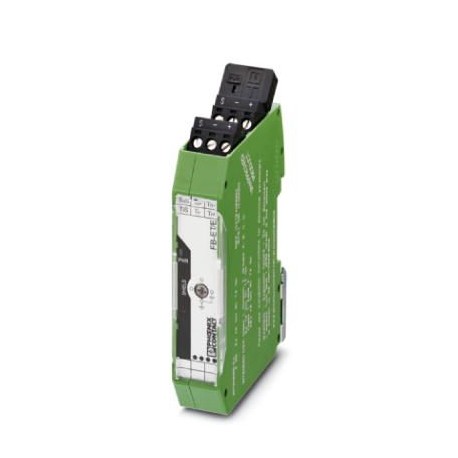

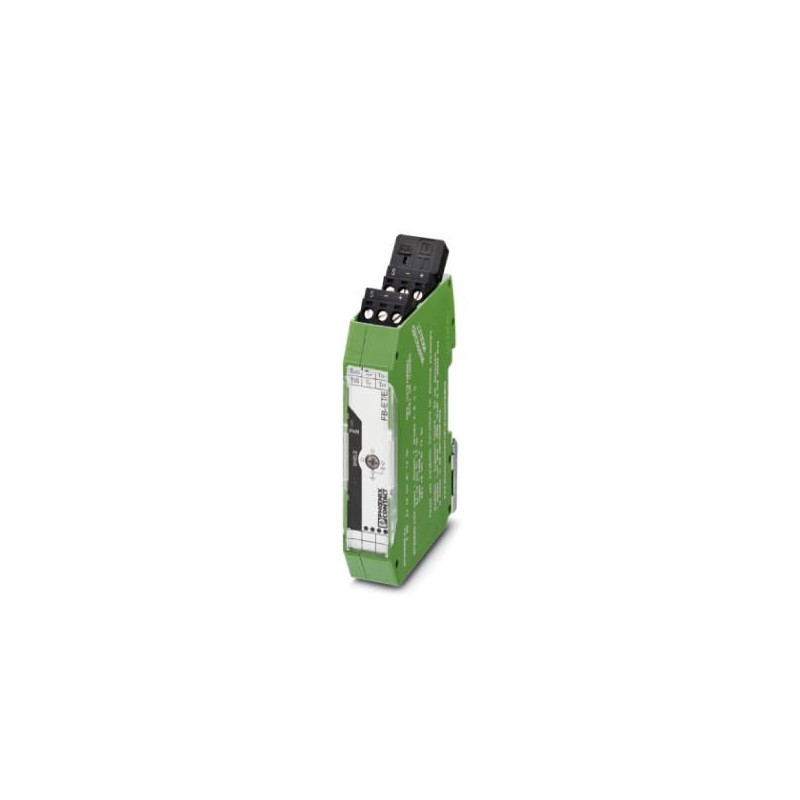

FB-ET/E 2316050 PHOENIX CONTACT Module de ligne principale Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

FB-ET/E 2316050 PHOENIX CONTACT Module de ligne principale

FB-ET/E

2316050

PHOENIX_CONTACT

5

Module de ligne principale

Module de raccordement pour coupleurs modulaires d’appareils Foundation Fieldbus et PROFIBUS PA avec résistance d’arrêt

Plus de détails


Sécurité et communications

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données commerciales

Code de commande2316050
Unité de conditionnement1 pcs
Page cataloguePage 512 (C-6-2017)
GTIN4055626000923
Poids par pièce (hors emballage)0,112 KGM
Numéro du tarif douanier85389099
Pays d'origineUS (Etats-Unis)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Cotes

Largeur17,5 mm
Hauteur99,1 mm
Profondeur70,4 mm

Conditions d'environnement

Température ambiante (fonctionnement)-40 °C ... 85 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C
Humidité de l'air admissible (service)10 % ... 95 % (sans condensation)
Indice de protectionIP20

Généralités

Emplacement pour le montagesur profilé horizontal NS 35 selon EN 60715
Poids net111,7 g
Colorisvert
ConformitéConforme CE, également EN 61326
Fieldbus FoundationFF-846

Alimentation

Plage de tension d'alimentation10,5 V DC ... 32 V DC (Entrée côté ligne principale)
Courant max. absorbé2 mA (avec résistance de terminaison)
Section de conducteur souple max.0,20 mm²
Section de conducteur souple min.2,50 mm²
Section de conducteur rigide max.0,20 mm²
Section de conducteur rigide min.2,50 mm²
Section de conducteur AWG souple max.12
Section de conducteur souple AWG min.24
Section du conducteur AWG max.12
Section du conducteur AWG min.24

Interface série

Interface 1Foundation Fieldbus et segment PROFIBUS PA
Type de raccordementRaccordement vissé MINICONNEC enfichable pour chaque dérivation
Résistance terminaleConnecteur mâle 100 Ω externe débrochable compris
Section de conducteur rigide min.0,2 mm²
Section de conducteur rigide max.2,5 mm²
Section de conducteur souple min.0,2 mm²
Section de conducteur souple max.2,5 mm²
Section du conducteur AWG min.24
Section du conducteur AWG max.12
Protection antisurtensionActivé dès que la tension dépasse 39 V (typ.) ou 41 V (max.)
Chute de tension ligne principale / sorties≤ 0,2 V
Inductance Li0 mH (FNICO/FISCO ic)
Tension de sortie max. Uo= Ui

Données relatives à la sécurité

Tension d'entrée Ui17,5 V (FNICO/FISCO ic)
Courant d'entrée Ii1 A (courant de charge max. T-BUS)
Tension de sortie max. Uo= Ui
ATEXSira 14ATEX4017X; II 3G; Ex nA IIC T4 Gc; Ex ic IIC T4, FISCO ic
IECExIECEx SIR 14.0010X; Ex nA IIC T4 Gc; Ex ic IIC T4 Gc, FISCO ic
CSA, États-Unis/CanadaClass I, Div. 2, Groups A, B, C, D; Ex nA IIC T4 Gc; Ex nL IIC T4, FNICO; Ex ic IIC T4 Gc, FISCO ic
Class I, Zone 2; AEx nA IIC T4 Gc; AEx nL IIC T4, FNICO; AEx ic IIC T4 Gc, FISCO ic

Normes et spécifications

Type de contrôleRésistance à la corrosion conforme à ANSI-ISA 71.04-1985 - classe G3
DénominationNormes / Spécifications
Normes/PrescriptionsImmunité aux oscillations sinusoïdales amorties selon CEI 61000-4-12
DénominationNormes / Spécifications
Normes/PrescriptionsChaleur sèche selon CEI 61131-2
DénominationNormes / Spécifications
Normes/PrescriptionsChaleur humide selon CEI 61131-2
DénominationNormes / Spécifications
Normes/PrescriptionsChocs et vibrations selon EN 61131-2 et EN 50178
CEI 61158-2
CEI 60529, CEI 61158-2
NE21
EN 61326, EN 60068-2-27, EN 60068-2-6
FF-846
Choc15g, 11 ms
Vibrations (service)1g, 10 Hz ... 150 Hz
ConformitéConforme CE, également EN 61326
Fieldbus FoundationFF-846
ATEXSira 14ATEX4017X; II 3G; Ex nA IIC T4 Gc; Ex ic IIC T4, FISCO ic
IECExIECEx SIR 14.0010X; Ex nA IIC T4 Gc; Ex ic IIC T4 Gc, FISCO ic
CSA, États-Unis/CanadaClass I, Div. 2, Groups A, B, C, D; Ex nA IIC T4 Gc; Ex nL IIC T4, FNICO; Ex ic IIC T4 Gc, FISCO ic
Class I, Zone 2; AEx nA IIC T4 Gc; AEx nL IIC T4, FNICO; AEx ic IIC T4 Gc, FISCO ic

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications
