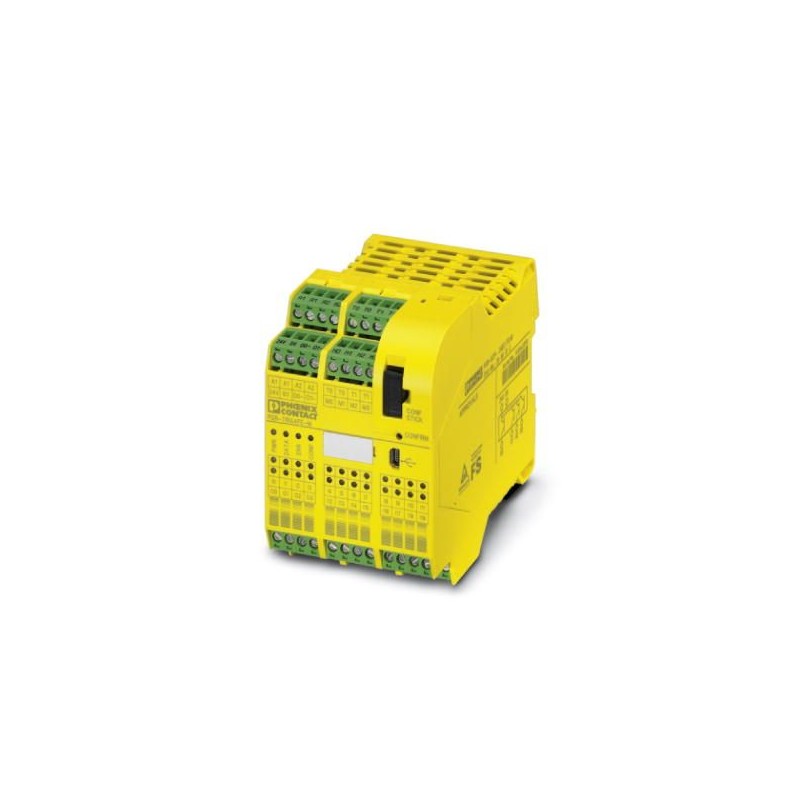

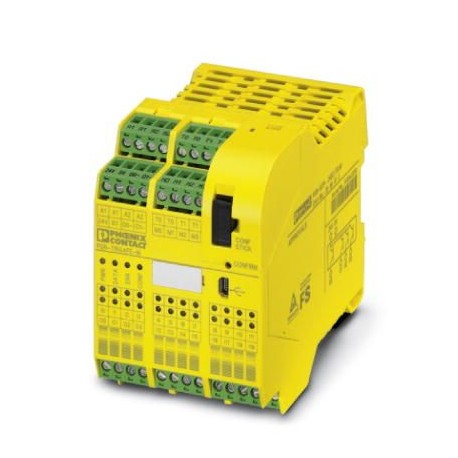

PSR-SPP- 24DC/TS/M 2986025 PHOENIX CONTACT Módulo de seguridad de libre configuración, con 20 entradas segur..
PSR-SPP- 24DC/TS/M
2986025
PHOENIX_CONTACT
Módulo de seguridad de libre configuración, con 20 entradas seguras y 4 salidas seguras; 4 salidas de conmutaciones de aviso, 2 de ciclo y 2 de masa; ampliable con módulos de E/S adicionales, hasta SILCL3, cat. 4/PLe, SIL 3, EN 50156, borne de conexión por resorte enchufable
Seguridad y comunicaciones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2986025 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNA312 - |
| Página del catálogo | Página 293 (C_6_2017) |
| EAN | 4046356345897 |
| Peso por unidad (sin incluir el embalaje) | 154,000 g |
| Número de tarifa arancelaria | 85371098 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
| Humedad del aire máx. admisible (servicio) | 75 % (en un valor medio, ocasionalmente 85 %) |
| Humedad de aire máx. admisible (almacenamiento/transporte) | 75 % (en un valor medio, ocasionalmente 85 %) |
| Presión de aire (servicio) | 70 kPa ... 108 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 66 kPa ... 108 kPa (hasta 3500 m por encima de NN) |
| Altura de fijación | máx. 2000 m (ver anexo "Utilización de módulos PSRtrisafe en alturas superiores a 2000 m sobre el nivel del mar") |
Alimentación
| Tensión de alimentación asignada del circuito de control US | 24 V DC (A1/A2) |
|---|---|
| 18 V DC ... 30 V DC (incl. todas las tolerancias, incl. rizado residual) | |
| Corriente de alimentación de control de dimensionamiento IS | típ. 110 mA |
| Corriente constante límite | máx. 6 A (para circuitos de intensidad insertados en bucle A1/A1 y A2/A2) |
| Tiempo de filtro | típ. 20 ms (en función de la carga, para caídas de tensión en US) |
| Indicación de estado | 3x LEDs verdes, 1x LED rojo |
| Circuito de protección | sí, en el marco de los límites de tensión de servicio |
Entradas digitales
| Descripción de la entrada | digital, tipo HTL |
|---|---|
| Número de entradas | 10 (bicanal, hasta SIL 3) |
| 20 (monocanal, hasta SIL 2) | |
| Margen de tensión de entrada Señal "0" | 0 V DC ... 5 V DC (para desconexión segura) |
| Margen de tensión de entrada Señal "1" | 11 V DC ... 30 V DC |
| Absorción de corriente | típ. 4 mA |
| Longitud del cable | máx. 2000 m |
| Indicación de estado | 20 x LEDs verdes (1 LED por entrada) |
Salidas digitales
| Número de salidas | 4 (salidas seguras por semiconductor, hasta cat. 4 según EN ISO 13849-1) |
|---|---|
| 2 (Salidas de conmutación de masa) | |
| Tensión nominal de salida | 24 V DC (Alimentación a través de 24 V/0 V) |
| Margen de tensión de salida nominal | 18 V DC ... 30 V DC (incl. todas las tolerancias, incl. rizado residual) |
| Corriente constante límite | 2 A (por canal, ver derating) |
| 2 A (Corriente suma de todas las salidas) | |
| Tensión de salida | < 5 V (Estado Low) |
| Corriente de fuga | máx. 2 mA |
| Carga máx. capacitiva | máx. 1 µF (componentes electrónicos) |
| Carga máx. inductiva | ver circuito de protección |
| Impulsos de prueba | < 1 ms |
| Observación Circuito de protección | sí, en el marco de los límites de tensión de servicio |
| Protección contra cortocircuito | sí |
| Indicación de estado | 4 x LEDs verdes (1 LED por salida) |
Salidas de ciclo
| Descripción de la salida | digital |
|---|---|
| Número de salidas | 2 |
| Tensión | 24 V DC (Alimentación a través de 24 V/0 V) |
| Corriente constante límite | 100 mA |
| Impulsos de prueba | < 1 ms |
| Protección contra cortocircuito | sí |
Salidas de aviso
| Descripción de la salida | digital |
|---|---|
| Número de salidas | 4 |
| Tensión | 24 V DC (Alimentación a través de 24 V/0 V) |
| Corriente constante límite | 100 mA |
| Protección contra cortocircuito | sí |
Tiempos
| Tiempo de reacción | máx. 30 ms (más un tiempo de respuesta de PSR-TS-SDOR4) |
|---|---|
| Tiempo de recuperación | < 10 s |
Generalidades
| Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
|---|---|
| Peso neto | 154 g |
| Posición para el montaje | Sobre carril horizontal |
| Tipo de montaje | Montaje sobre carril |
| Índice de protección | IP20 |
| IP54 | |
| Grado de protección mínimo del lugar de montaje | IP54 |
| Material carcasa | Poliamida PA sin reforzar |
| Color carcasa | amarillo |
| Número de posibles módulos de ampliación | 1 (corriente constante máx. a través de PSR-TBUS: 4 A) |
| Número de posibles módulos de ampliación seguros | 10 (corriente constante máx. a través de PSR-TBUS: 4 A) |
Datos de conexión
| Tipo de conexión | Conexión por resorte |
|---|---|
| enchufable | sí |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 16 |
| Longitud a desaislar | 8 mm |
Parámetros técnicos de seguridad
| Categoría de parada | 0 |
|---|---|
| Denominación | IEC 61508 - alta demanda |
| Safety Integrity Level (SIL) | 2 (Parametrización de 1 canal) |
| 3 (parametrización de 2 canales) | |
| Denominación | IEC 61508 - baja demanda |
| Safety Integrity Level (SIL) | 2 (Parametrización de 1 canal) |
| 3 (parametrización de 2 canales) | |
| Denominación | EN ISO 13849 |
| Performance Level (PL) | d (Parametrización de 1 canal) |
| e (parametrización de 2 canales) | |
| Categoría | 2 (Parametrización de 1 canal) |
| 4 (parametrización de 2 canales) | |
| Denominación | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 2 (Parametrización de 1 canal) |
| 3 (parametrización de 2 canales) | |
| Denominación | EN 50156 |
| Safety Integrity Level (SIL) | máx. 3 (Referencia IEC 61508) |
Normas y especificaciones
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
|---|---|
| Normas/especificaciones | DIN EN 50178 |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Vibración (en servicio) | 2g |
| Choques (en servicio) | 10g (Δt = 11 ms, tres choques por dirección) |
| 10g (Δt = 16 ms, choque continuo, 1000 choques por dirección) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
