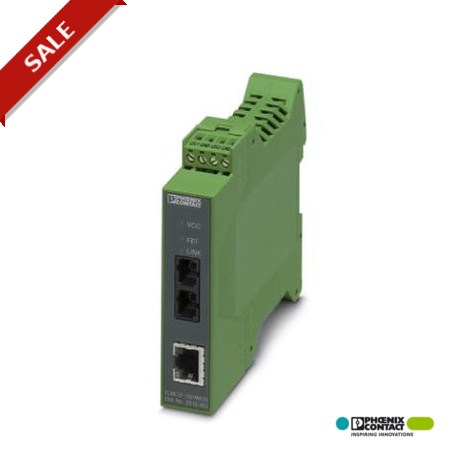

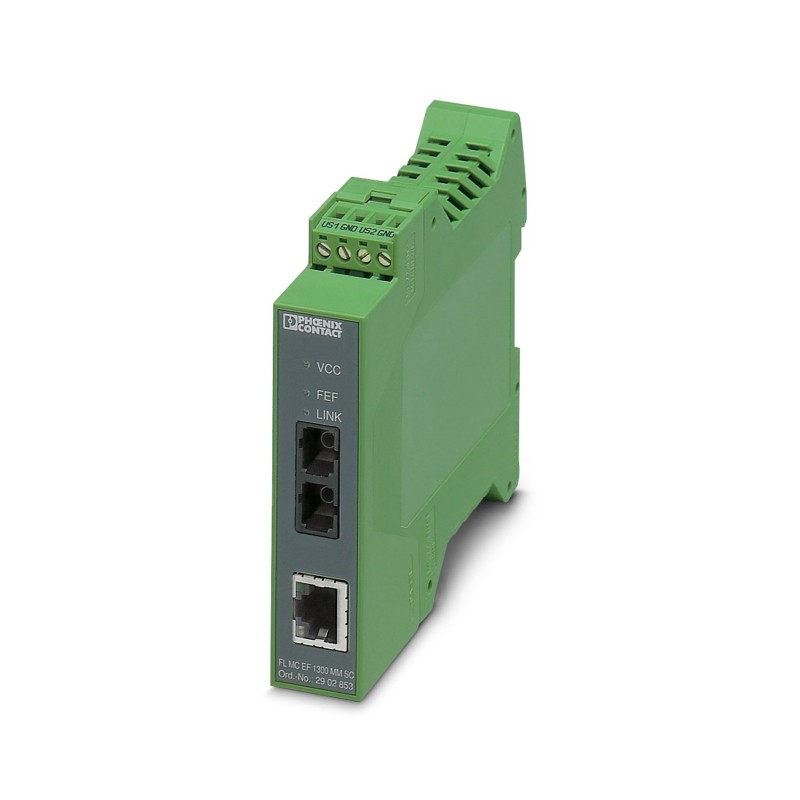

FL MC EF 1300 MM SC 2902853 PHOENIX CONTACT Convertidor de fibra óptica con conexión para fibra óptica SC dú..
FL MC EF 1300 MM SC
2902853
PHOENIX_CONTACT
Convertidor de fibra óptica con conexión para fibra óptica SC dúplex (1300 nm), para la conversión de 10/100Base-T(X) en fibra de vidrio multimodo (50/125 µm). Autonegociación y función auto-MDI(X). Amplio diagnóstico de enlace . Montable en carril, abastecimiento 18 ... 30 V DC
Material de instalación de redes de telecomunicación DNT / FNT > Convertidor de medios
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
| Restricción de uso | |
| Observación CCCex | El empleo en zonas Ex no está permitido en China. |
Propiedades del artículo
| Tipo de producto | Convertidor de medios |
| MTTF | 1400 Años (SN 29500 estándar, temperatura 25 °C, ciclo de trabajo 21 %) |
| 599 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 34,25 %) | |
| 101 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 100 %) | |
| MTBF | 479 Años (Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 140 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
| Retardo de señal | ± 1,3 µs (Modo Store-and-Forward, 10/100 MBit/s, en función del tamaño del marco) |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 12 |
Propiedades de sistema
| Funcionalidad | |
| Funcionalidad básica | Convertidor de medios Store-and-forward |
Propiedades eléctricas
| Separación galvánica | según IEEE 802.3 |
| VCC // FE // Ethernet | |
| Potencia disipada máxima con condición nominal | 2,4 W |
| Tensión de prueba Interfaz de datos/alimentación | 0,5 kVeff(50 Hz, 1 min.) |
| Alimentación | |
| Tensión de alimentación | 18 V DC ... 30 V DC (Conexión por tornillo) |
| 18 V DC ... 30 V DC (alternativa o redundante, a través de contacto de bus de placa posterior y alimentación del sistema) | |
| Absorción de corriente típica | < 100 mA (24 V DC) |
| Circuito de protección | Prot. contra inversión de polaridad |
Datos de conexión
| Alimentación | |
| Tipo de conexión | Borne enchufable de conexión por tornillo (COMBICON), redundancia posible |
| Unifilar/punto de embornaje rígido | 0,2 mm² ... 2,5 mm² |
| Unifilar/punto de embornaje flexible | 0,2 mm² ... 2,5 mm² |
| Sección de cable flexible [AWG] | 24 ... 14 |
| Longitud a desaislar | 7,00 mm |
| Par de apriete | 0,56 Nm ... 0,79 Nm |
Interfaces
| Señal | Ethernet |
| Funcionalidad básica | Convertidor de medios Store-and-forward |
| Datos: cable de fibra óptica | |
| Potencia de emisión mínima | ≥ -23,5 dBm ((50/125 µm) dinámico en el servicio Link (average)) |
| ≥ -20 dBm ((62,5/125 µm) dinámico en el servicio Link (average)) | |
| Potencia de emisión máxima | ≤ -14 dBm ((50/125 µm) dinámico en el servicio Link (average)) |
| ≤ -14 dBm ((62,5/125 µm) dinámico en el servicio Link (average)) | |
| Longitud de transmisión, incl. reserva del sistema de 3 dB | 6,4 km (F-G 50/125 0,7 dB/km F 1000) |
| 2,8 km (F-G 50/125 1,6 dB/km F 800) | |
| 10 km (F-G 62,5/125 0,7 dB/km F 1000) | |
| 3 km (F-G 62,5/125 2,6 dB/km F 600) | |
| Tipo de conexión | SC-dúplex |
| Longitud de onda | 1300 nm |
| Sensibilidad de receptor mínima | -31 dBm (Dinámico en el servicio Link (average)) |
| Sensibilidad de receptor máxima | -14 dBm (Dinámico en el servicio Link (average)) |
| Medio de transmisión | Fibra de vidrio multimodo |
| Fibra GI-HCS | |
| Datos: Interfaz Ethernet, 10/100Base-T(X) según IEEE 802.3 | |
| Velocidad de transmisión | 10/100 MBit/s |
| Tipo de conexión | Hembra RJ45, apantallada |
| Número de canales | 1 |
| Longitud de transmisión | 100 m (par trenzado apantallado) |
| Medio de transmisión | Cobre |
| LEDs de señales | Activity, estado Link, 10/100 MBit/s |
| Autonegotation modi | Auto |
| Link through | Link Fault Pass Through |
| Conmutación MDI/MDI X | Auto-MDI(X) |
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 22,5 mm |
| Altura | 99 mm |
| Profundidad | 114,5 mm |
Datos del material
| Color (Carcasa) | verde (RAL 6021) |
| Material (Caja) | PA 6.6-FR |
Cable/línea
| Cable de fibra óptica | |
| Tipos de fibra | 50/125 µm |
| 62,5/125 µm | |
| Fibra de vidrio | |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 65 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Altitud | ≤ 5000 m (Véase la declaración del fabricante para conocer las limitaciones sobre la altura de servicio) |
| ≤ 2000 m (según UL) | |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 5 % ... 95 % (sin condensación) |
Homologaciones
| CE | |
| Certificado | Conformidad CE |
| ATEX | |
| Marcado | II 3 G Ex nA IIC T4 Gc X |
| Observación | Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación. |
| ATEX, interfaz de cable de fibra óptica | |
| Marcado | II (2) D [Ex op is Db] IIIC |
| II (2) G [Ex op is Gb] IIC | |
| Certificado | PTB 06 ATEX 2042 U |
| Observación | Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación. |
| UL, EE. UU. / Canadá | |
| Marcado | 508 Listed |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Homologación Corea del Sur, KC | |
| Certificado | MSIP-REI-PCK-2902853 |
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04-1985 G3 Harsh Group A |
| Construcción naval | |
| Marcado | DNV GL |
| Datos DNV GL | |
| Temperature | B |
| Humidity | A |
| Vibración | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Descarga de electricidad estática | |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga de electricidad estática | |
| Descarga en contacto | ± 6 kV (Severidad del ensayo 3) |
| Descarga en el aire | ± 8 kV (Severidad del ensayo 3) |
| Descarga indirecta | ± 6 kV |
| Observación | Criterio B |
| Campo electromagnético AF | |
| Normas/especificaciones | EN 61000-4-3 |
| Campo electromagnético AF | |
| Gama de frecuencias | 80 MHz ... 3 GHz (Severidad del ensayo 3) |
| Intensidad de campo | 10 V/m |
| Observación | Criterio A |
| Transitorios rápidos (Burst) | |
| Normas/especificaciones | EN 61000-4-4 |
| Transitorios rápidos (Burst) | |
| Entrada | ± 2 kV (Severidad del ensayo 3) |
| Señal | ± 2 kV (Severidad del ensayo 3) |
| Observación | Criterio B |
| Sobrecorriente momentánea (surge) | |
| Normas/especificaciones | EN 61000-4-5 |
| Sobrecorriente momentánea (surge) | |
| Entrada | ± 0,5 kV (Alimentación CC) |
| Señal | ± 1 kV (Línea de datos, asimétrico) |
| Observación | Criterio B |
| Perturbaciones conducidas | |
| Normas/especificaciones | EN 61000-4-6 |
| Perturbaciones conducidas | |
| Gama de frecuencias | 0,15 MHz ... 80 MHz |
| Observación | Criterio A |
| Tensión | 10 V |
| Emisión de interferencias | |
| Normas/especificaciones | EN 55032 |
| Observación | Clase A, campo de aplicación industria |
| Criterios | |
| Criterio A | Comportamiento de servicio normal dentro de los límites determinados. |
| Criterio B | Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato. |
Normas y especificaciones
| Libre de sustancias humectantes de barniz perturbadoras | VDMA 24364:2018-05 |
| Separación galvánica | según IEEE 802.3 |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Característica | Valor |
|---|---|
| Ethernet (EF003535) | No |
| Fast Ethernet (EF003536) | No |
| Gigabit Ethernet (EF003546) | No |
| Alimentación a través de Ethernet (EF005178) | Sí |
| Tipo de tensión de alimentación (EF002991) | CC |
| Tensión de alimentación CC (EF007534) | 18 V |
| Altura (EF000040) | 99 mm |
| Anchura (EF000008) | 22.6 mm |
| Profundidad (EF000049) | 114.2 mm |
