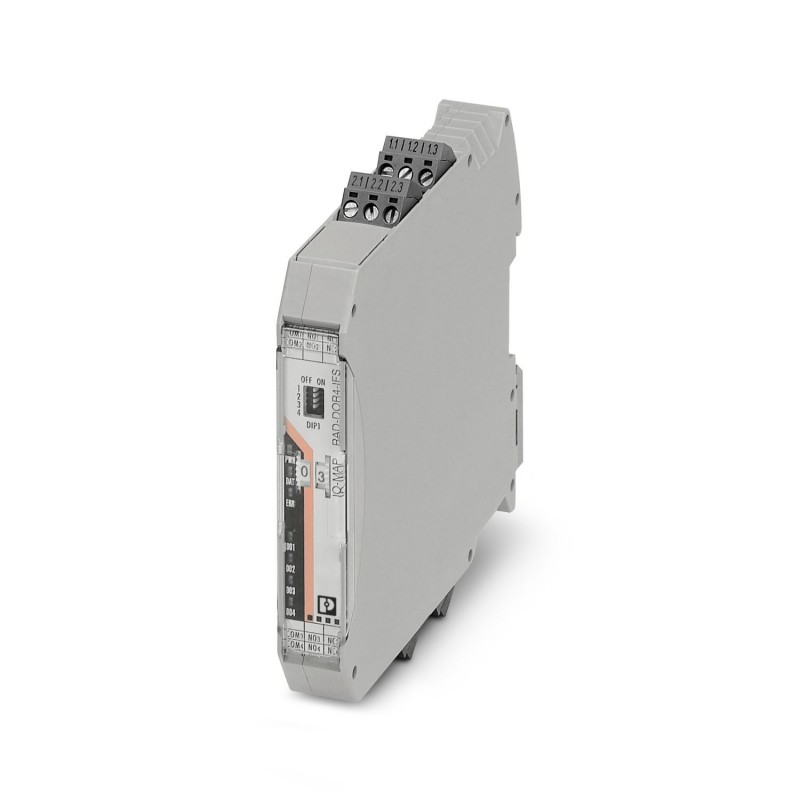

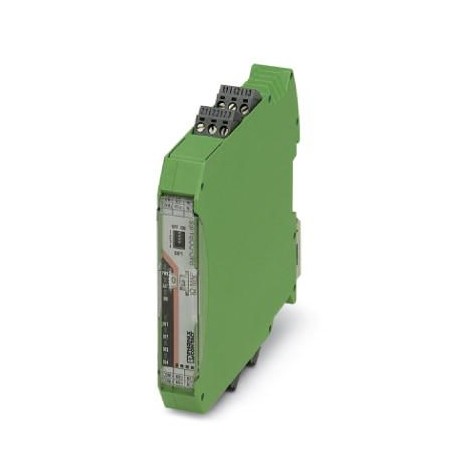

RAD-DOR4-IFS 2901536 PHOENIX CONTACT Radioline: módulo de ampliación de E/S, 4 salidas de relé digitales (5 ..
Referencia: RAD-DOR4-IFS
Código: 2901536
Fabricante: PHOENIX_CONTACT
Descripción:
Radioline: módulo de ampliación de E/S, 4 salidas de relé digitales (5 A, 250 V AC/DC)
Módulo de expansión de Radioline I/O, 4 salidas de relés digitales (5 A, 250 V CA/CC)
Categorías:
- Controladores industriales (PLC) > Módulo de entrada/salida digital de periférico descentralizado de bus de campo
- PHOENIX_CONTACT > Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
- Más Información
- ETIM
- Opiniones
VISTOS ANTERIORMENTE
MÁS INFORMACIÓN
Datos mercantiles
| Clave de pedido | 2901536 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNC61D - |
| Página del catálogo | Página 461 (C_6_2017) |
| EAN | 4046356610483 |
| Peso por unidad (sin incluir el embalaje) | 179,400 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (>55°C Derating) |
| -40 °F ... 158 °F (> 131 °F Derating) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Humedad de aire admisible (servicio) | 20 % ... 85 % |
| Humedad de aire admisible (almacenamiento / transporte) | 20 % ... 85 % |
| Altitud | 2000 m |
| Vibración (servicio) | según IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Choque | 16g, 11 ms |
Generalidades
| Categoría de sobretensiones | II |
|---|---|
| Posición para el montaje | discrecional |
| Indicaciones de montaje | sobre carril normalizado NS 35 conforme a EN 60715 |
| Grado de polución | 2 |
| Material carcasa | PA 6.6-FR |
| Clase de combustibilidad según UL 94 | V0 |
| MTTF | 1087 Años (Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 523 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
| 204 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 100 % (7 días por semana, 24 horas al día)) |
Alimentación
| Tensión de alimentación | 19,2 V DC ... 30,5 V DC (Conector de bus para carriles) |
|---|---|
| Absorción de corriente máxima | ≤ 55 mA (@24 VDC, @ 25°C) |
| Protección contra sobretensiones transitorias | Sí |
Salidas digitales
| Número de salidas | 4 |
|---|---|
| Tipo de contacto | Inversor |
| Material del contacto | AgSnO2 |
| Tensión de conmutación máxima | 250 V AC/DC |
| Corriente de conmutación mínima | ≥ 10 mA |
| Corriente de conmutación máxima | 5 A (por canal) |
| Vida útil mecánica | 1x 107operaciones |
| Vida útil eléctrica | 1x 105operaciones (con 5 A, 250 V AC, óhmica) |
| 2x 105operaciones (con 2 A, 250 V AC, cosφ 0,4) | |
| 2x 105operaciones (con 1 A, 24 V DC, L/R = 48 ms) | |
| Frecuencia de conmutación máxima | 2 Hz |
| Potencia mín. de conmutación | 120 W (24 V DC) |
| 120 W (30 V DC) | |
| 20 W (48 V DC) | |
| 18 W (60 V DC) | |
| 22 W (110 V DC) | |
| 40 W (220 V DC) | |
| 42 W (250 V DC) | |
| 1250 VA | |
| Comportamiento de las salidas (ajustable mediante interruptor DIP) | Hold / Reset |
Separación galvánica
| E/S digitales | 300 V (Tensión asignada de aislamiento (respectivamente entre las salidas digitales // alimentación TBUS, aislamiento amplificado según EN 61010)) |
|---|
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Longitud a desaislar | 7 mm |
| Par de apriete | 0,6 Nm |
| Rosca de tornillo | M3 |
Indicación de estado
| Indicación de estado | LED verde (tensión de alimentación, PWR) |
|---|---|
| LED verde (comunicación de bus, DAT) | |
| LED rojo (error en periferia, ERR) | |
| LED amarillo (salida digital, DO1) | |
| LED amarillo (salida digital, DO2) | |
| LED amarillo (salida digital, DO3) | |
| LED amarillo (salida digital, DO4) |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Denominación de norma | Directiva CEM 2014/30/UE |
| Normas/especificaciones | EN 61000-6-2 |
| Denominación de norma | Directiva CEM 2014/30/UE |
| Normas/especificaciones | EN 61000-6-4 |
| Denominación de norma | Directiva EX (ATEX) |
| Normas/especificaciones | EN 60079-0 |
| Denominación de norma | Directiva EX (ATEX) |
| Normas/especificaciones | EN-60079-15 |
| Emisión de interferencias | EN 61000-6-4 |
| Resistencia a interferencias | EN 61000-6-2 |
| Clase de combustibilidad según UL 94 | V0 |
| Choque | 16g, 11 ms |
| Vibración (servicio) | según IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc |
| IECEx | Ex nA nC IIC T4 Gc |
| UL, EE.UU. / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| Comprobación de gases nocivos | ISA-S71.04-1985 G3 severo, grupo A |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Contenido del set
Clasificaciones
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127242200eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
ETIM for 2901536 Controladores lógicos programables PLC (EC001599)
Característica
Valor
CaracterísticaTensión de alimentación CC (EF007534)
Valor19.2 V
CaracterísticaTipo de tensión de alimentación (EF002991)
ValorCC
CaracterísticaNúmero de entradas digitales (EF001992)
Valor0
CaracterísticaNúmero de salidas digitales (EF001993)
Valor4
CaracterísticaEntradas digitales configurables (EF008516)
ValorNo
CaracterísticaSalidas digitales configurables (EF008520)
ValorNo
CaracterísticaTipo de corriente (entrada) (EF003033)
ValorCC
CaracterísticaTipo de salida digital (EF003601)
ValorRelé
CaracterísticaCorriente de salida (EF003202)
Valor5 A
CaracterísticaProtección contra cortocircuitos, salidas disponibles (EF003203)
ValorNo
CaracterísticaNúmero de interfaces HW Ethernet industrial (EF003020)
Valor0
CaracterísticaNúmero de interfaces PROFINET (EF006932)
Valor0
CaracterísticaNúmero de interfaces HW RS232 (EF003021)
Valor0
CaracterísticaNúmero de interfaces HW RS422 (EF003022)
Valor0
CaracterísticaNúmero de interfaces HW RS485 (EF003023)
Valor0
CaracterísticaNúmero de interfaces HW en serie TTY (EF003024)
Valor0
CaracterísticaNúmero de interfaces HW en paralelo (EF003026)
Valor0
CaracterísticaNúmero de interfaces HW sin cables (EF006933)
Valor0
CaracterísticaNúmero de interfaces HW USB (EF003025)
Valor0
CaracterísticaNúmero de interfaces HW Otras (EF003027)
Valor0
CaracterísticaCon interfaz óptica (EF003028)
ValorSí
CaracterísticaEstándar inalámbrico Bluetooth (EF007178)
ValorNo
CaracterísticaEstándar de radio WLAN 802.11 (EF007179)
ValorNo
CaracterísticaEstándar de radio GPRS (EF008523)
ValorNo
CaracterísticaEstándar de radio GSM (EF008524)
ValorNo
CaracterísticaEstándar de radio UMTS (EF008525)
ValorNo
CaracterísticaMaestro de enlace E/S (EF007298)
ValorNo
CaracterísticaComponente del sistema (EF004118)
ValorSí
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP20
CaracterísticaEjecución de la conexión eléctrica (EF003961)
ValorConexión roscada
CaracterísticaTiempo de retardo con cambio de señal (EF002382)
Valor0 ms
CaracterísticaConexión de bus de campo posible a través de un acoplador de bus separado (EF004002)
ValorSí
CaracterísticaMontaje en carril posible (EF003972)
ValorSí
CaracterísticaMontaje en pared/directo posible (EF007020)
ValorNo
CaracterísticaInstalación frontal posible (EF007016)
ValorNo
CaracterísticaMontaje en rack posible (EF007018)
ValorNo
CaracterísticaApto para funciones de seguridad (EF001597)
ValorNo
CaracterísticaSIL según IEC 61508 (EF009889)
ValorNinguno
CaracterísticaNivel de rendimiento según EN ISO 13849-1 (EF007399)
ValorNinguno
CaracterísticaEquipos asociados (Ex ia) (EF004141)
ValorNo
CaracterísticaEquipos asociados (Ex ib) (EF004142)
ValorNo
CaracterísticaCategoría de protección contra explosiones para gas (EF003997)
ValorNinguno
CaracterísticaCategoría de protección contra explosiones para polvo (EF003998)
ValorNinguno
CaracterísticaAnchura (EF000008)
Valor17.6 mm
CaracterísticaAltura (EF000040)
Valor113.01416 mm
CaracterísticaProfundidad (EF000049)
Valor113.6 mm
