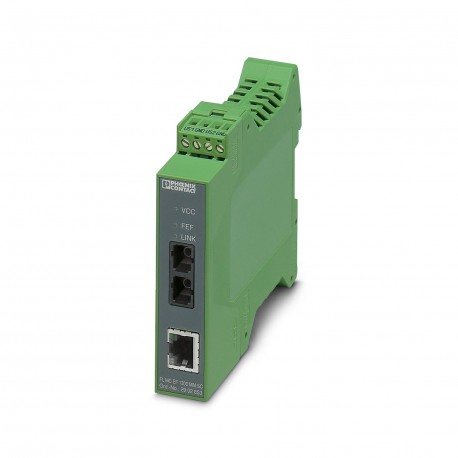

FL MC EF 1300 MM SC 2902853 PHOENIX CONTACT LWL-Konverter mit SC-Duplex-LWL-Anschluss (1300 nm), zur Umsetzu..
FL MC EF 1300 MM SC
2902853
PHOENIX_CONTACT
LWL-Konverter mit SC-Duplex-LWL-Anschluss (1300 nm), zur Umsetzung von 10/100BASE-T(X) auf Multimode-Glasfaser (50/125 µm). Autonegotiation und Auto-MDI(X) Funktion. Umfangreiche Link-Diagnose. Schienenmontabel, Versorgung 18 ... 30 V DC
Sicherheit und Kommunikation
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Maße
| Breite | 22,5 mm |
|---|---|
| Höhe | 99 mm |
| Tiefe | 114,5 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 65 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 30 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 95 % (keine Betauung) |
| Höhenlage | 5000 m (Einschränkung siehe Herstellererklärung) |
| 2000 m (gemäß UL-Zulassung) | |
| Schutzart | IP20 |
Allgemein
| Galvanische Trennung | nach IEEE 802.3 |
|---|---|
| VCC // FE // Ethernet | |
| Latenz | ± 1,3 µs (Store&Forward Mode, 10/100 MBit/s, abhängig von Framegröße) |
| Prüfspannung Datenschnittstelle/Versorgung | 1,5 kVeff(50 Hz, 1 min.) |
| Normen/Bestimmungen | EN 60950-1 |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2004/108/EG (gültig bis 19.04.2016) / 2014/30/EU (gültig ab 20.04.2016) |
| Nettogewicht | 179 g |
| Material Gehäuse | PA 6.6-FR |
| Farbe | grün |
| MTBF | 479 Jahre (Telcordia-Standard, Temperatur 25 °C, Arbeitszyklus 21% (5 Tage pro Woche, 8 Std pro Tag)) |
| 140 Jahre (Telcordia-Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std pro Tag)) | |
| MTTF | 1400 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 % (5 Tage pro Woche, 8 Std. pro Tag)) |
| 599 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std. pro Tag)) | |
| 101 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 100 % (7 Tage pro Woche, 24 Std. pro Tag)) | |
| Konformität | CE-konform |
| ATEX | Ex II 3 G Ex nA IIC T4 Gc X (Beachten Sie die besonderen Installationshinweise in der Dokumentation!) |
| Ex II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) (Beachten Sie die besonderen Installationshinweise in der Dokumentation!) | |
| Ex II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) (Beachten Sie die besonderen Installationshinweise in der Dokumentation!) | |
| UL, USA / Kanada | cULus Listed UL 508 |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| Class I, Div. 2, Groups A, B, C, D |
Versorgung
| Versorgungsspannungsbereich | 18 V DC ... 30 V DC (Schraubanschluss) |
|---|---|
| 18 V DC ... 30 V DC (alternativ oder redundant, über Backplane Buskontakt- und System-Stromversorgung) | |
| Stromaufnahme typisch | < 100 mA (24 V DC) |
| Schutzbeschaltung | Verpolschutz |
| Anschlussart | steckbare Schraubklemme (COMBICON), Redundanz möglich |
| Leiterquerschnitt flexibel max. | 2,50 mm² |
| Leiterquerschnitt flexibel min. | 0,20 mm² |
| Leiterquerschnitt starr max | 2,50 mm² |
| Leiterquerschnitt starr min | 0,20 mm² |
| Leiterquerschnitt flexibel AWG max | 14 |
| Leiterquerschnitt flexibel AWG min | 24 |
| Leiterquerschnitt AWG max | 14 |
| Leiterquerschnitt AWG min | 24 |
Serielle Schnittstelle
| Schnittstelle 1 | Ethernet-Schnittstelle, 10/100 BASE-T(X) nach IEEE 802.3u |
|---|---|
| Anschlussart | RJ45-Buchse, geschirmt |
| Übertragungsmedium | Kupfer |
| Übertragungslänge | 100 m (Twisted Pair, geschirmt) |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 14 |
| Autonegotiation modi | Auto |
| Link through | Link Fault Pass Through |
| Grundfunktionalität | Store-and-forward-Medienkonverter |
| MDI-/MDI-X-Umschaltung | Auto-MDI(X) |
| Signal-LEDs | Activity, Link-Status, 10/100 MBit/s |
Optische Schnittstelle LWL
| Sendeleistung minimal | ≥ -23,5 dBm ((50/125 µm) dynamisch im Link-Betrieb (average)) |
|---|---|
| ≥ -20 dBm ((62,5/125 µm) dynamisch im Link-Betrieb (average)) | |
| Sendeleistung maximal | ≤ -14 dBm ((50/125 µm) dynamisch im Link-Betrieb (average)) |
| ≤ -14 dBm ((62,5/125 µm) dynamisch im Link-Betrieb (average)) | |
| Empfängerempfindlichkeit minimal | -31 dBm (dynamisch im Link-Betrieb (average)) |
| Übersteuerungsgrenze Empfänger | -14 dBm (dynamisch im Link-Betrieb (average)) |
| Wellenlänge | 1300 nm |
| Übertragungslänge inkl. 3 dB Systemreserve | 6,4 km (mit F-G 50/125 0,7 dB/km F 1000) |
| 2,8 km (mit F-G 50/125 1,6 dB/km F 800) | |
| 10 km (mit F-G 62,5/125 0,7 dB/km F 1000) | |
| 3 km (mit F-G 62,5/125 2,6 dB/km F 600) | |
| 2 km (mit 2GK200/230 GI-HCS) | |
| Übertragungsmedium | Multimode-Glasfaser |
| GI-HCS-Faser | |
| Anschlussart | SC-Duplex |
