> PHOENIX_CONTACT>Sécurité et communications>FL MC EF 1300 MM SC 2902853 PHOENIX CONTACT Convertisseur FO avec raccordement FO SC-Duplex (1300 nm), pour ..
ANUNCIAR
Produit précédent Produit suivant

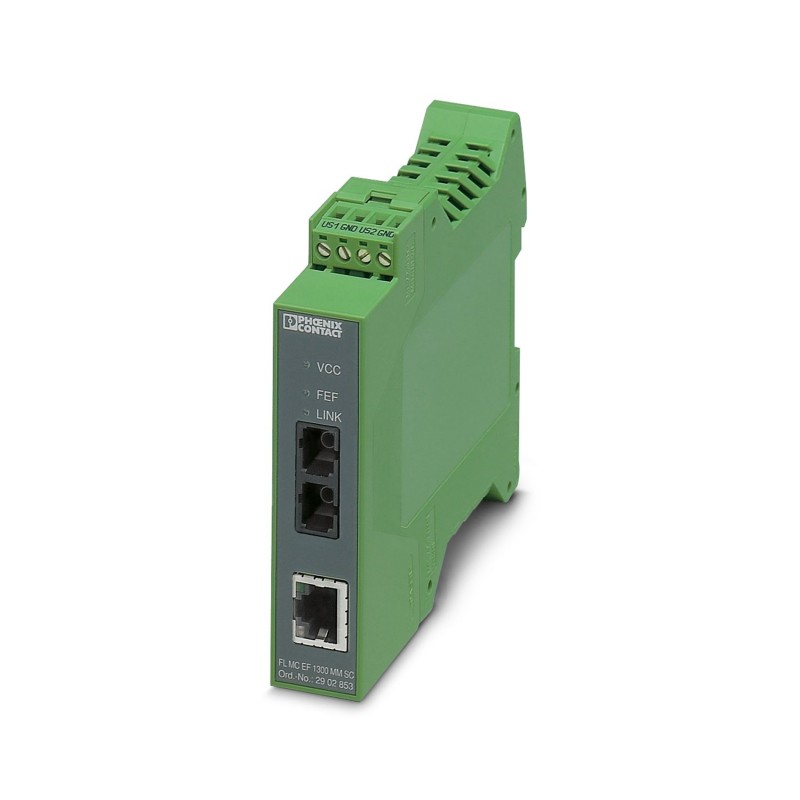

FL MC EF 1300 MM SC 2902853 PHOENIX CONTACT Convertisseur FO avec raccordement FO SC-Duplex (1300 nm), pour .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

FL MC EF 1300 MM SC 2902853 PHOENIX CONTACT Convertisseur FO avec raccordement FO SC-Duplex (1300 nm), pour ..

FL MC EF 1300 MM SC

2902853

PHOENIX_CONTACT

Convertisseur FO avec raccordement FO SC-Duplex (1300 nm), pour la conversion de 10/100BASE-T(X) en fibre de verre multimode (50/125 µm). Fonction auto-négociation et auto-MDI(X). Diagnostic exhaustif des liaisons. Bloc à 10 pôles montable, alimentation 18 ... 30 V DC

Convertisseur à fibre optique avec connexion pour fibre optique SC duplex (1300nm), pour la conversion de 10/100Base-T(X) en fibre de verre multimode (50/125μm). Fonction d’autonégociation et d’auto-MDI(X). Diagnostic de lien étendu. Montage sur rail, alimentation 18...30VDC

Plus de détails


Installation de réseaux de communication > Convertisseur de média

Sécurité et communications

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $539.48
Prix unitaire: $539.48
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Caractéristiques techniques
Remarques
Remarque relative à l'application
Remarque relative à l'applicationUniquement pour un usage industriel
Restriction d'utilisation
Indication CCCexL'utilisation en atmosphères explosibles est interdite en Chine.
Propriétés du produit
Type de produitConvertisseur de média
MTTF1400 Années (SN 29500 standard, température 25 °C, cycle de travail 21 %)
599 Années (SN 29500 standard, température 40 °C, cycle de travail 34,25 %)
101 Années (SN 29500 standard, température 40 °C, cycle de travail 100 %)
MTBF479 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour))
140 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour))
Temporisation du signal± 1,3 µs (Mode différé, 10/100 MBit/s, varie selon la taille de la trame)
État de la gestion des données
Révision de l'article12
Propriétés du système
Fonctionnalité
Fonctionnalité de baseConvertisseur de média Store-and-forward
Propriétés électriques
Isolation galvaniqueselon IEEE 802.3
VCC // FE // Ethernet
Puissance dissipée maximale en condition nominale2,4 W
Tension d'essai interface de données/alimentation0,5 kVeff(50 Hz, 1 min.)
Alimentation
Plage de tension d'alimentation18 V DC ... 30 V DC (Raccordement vissé)
18 V DC ... 30 V DC (alternative ou redondante, par contact sur le bus fond de panier et alimentation système)
Courant absorbé typique< 100 mA (24 V DC)
Circuit de protectionProtection contre inversions de polarité
Caractéristiques de raccordement
Alimentation
Type de raccordementBloc de jonction enfichable (MINICONNEC), redondance possible
Point de connexion unifilaire rigide0,2 mm² ... 2,5 mm²
Point de connexion unifilaire souple0,2 mm² ... 2,5 mm²
Section de conducteur souple [AWG]24 ... 14
Longueur à dénuder7,00 mm
Couple de serrage0,56 Nm ... 0,79 Nm
Interfaces
SignalEthernet
Fonctionnalité de baseConvertisseur de média Store-and-forward
Données: optique fibre optique
Puissance d'émission minimale≥ -23,5 dBm ((50/125 µm) dynamique en mode lien (moyenne))
≥ -20 dBm ((62,5/125 µm) dynamique en mode lien (moyenne))
Puissance d'émission maximale≤ -14 dBm ((50/125 µm) dynamique en mode lien (moyenne))
≤ -14 dBm ((62,5/125 µm) dynamique en mode lien (moyenne))
Longueur de transmission avec 3 dB de réserve du système6,4 km (F-G 50/125 0,7 dB/km F 1000)
2,8 km (F-G 50/125 1,6 dB/km F 800)
10 km (F-G 62,5/125 0,7 dB/km F 1000)
3 km (F-G 62,5/125 2,6 dB/km F 600)
Type de raccordementDuplex SC
Longueur d'onde1300 nm
Sensibilité minimale du récepteur-31 dBm (dynamique en mode lien (moyenne))
Sensibilité du récepteur maximale-14 dBm (dynamique en mode lien (moyenne))
Support de transmissionFibre de verre multimode
Fibre GI-HCS
Données: Interface Ethernet, 10/100Base-T(X) selon IEEE 802.3
Vitesse de transmission10/100 MBit/s
Type de raccordementConnecteur femelle RJ45, blindé
Nombre de voies1
Distance de transmission100 m (paire torsadée blindée)
Support de transmissionCuivre
LED de signalisationActivity, état lien, 10/100 MBit/s
Modes d'autonégociationAuto
Link throughLink Fault Pass Through
Commutation MDI-/MDI-XAuto-MDI(X)
Dimensions
Dessin cotéutfomgeftn.jpg
Largeur22,5 mm
Hauteur99 mm
Profondeur114,5 mm
Indications sur les matériaux
Couleur (Boîtiers)vert (RAL 6021)
Matériau (Boîtier)PA 6.6-FR
Câble/conducteur
Câble fibre optique
Types de fibres50/125 µm
62,5/125 µm
Fibre de verre
Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP20
Température ambiante (fonctionnement)-40 °C ... 65 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C
Altitude≤ 5000 m (Restriction : voir la déclaration du fabricant concernant le fonctionnement en altitude)
≤ 2000 m (selon UL)
Humidité de l'air admissible (fonctionnement)5 % ... 95 % (pas de condensation)
Humidité de l'air admissible (stockage/transport)5 % ... 95 % (pas de condensation)
Homologations
CE
CertificatConformité CE
ATEX
Repérage II 3 G Ex nA IIC T4 Gc X
RemarqueTenir compte des instructions d'installation particulières contenues dans la documentation.
ATEX, interface fibre optique
Repérage II (2) D [Ex op is Db] IIIC
 II (2) G [Ex op is Gb] IIC
CertificatPTB 06 ATEX 2042 U
RemarqueTenir compte des instructions d'installation particulières contenues dans la documentation.
UL, USA / Canada
Repérage508 Listed
Class I, Zone 2, AEx nA IIC T4
Class I, Zone 2, Ex nA IIC T4 Gc X
Class I, Div. 2, Groups A, B, C, D
Homologation Corée du Sud, KC
CertificatMSIP-REI-PCK-2902853
Test aux gaz nocifs
RepérageISA-S71.04-1985 G3 Harsh Group A
Construction navale
RepérageDNV GL
Données GL DNV
TemperatureB
HumidityA
VibrationA
EMCB
EnclosureRequired protection according to the Rules shall be provided upon installation on board
Données CEM
Compatibilité électromagnétiqueConformité à la directive CEM 2014/30/UE
Décharge électrostatique
Normes/PrescriptionsEN 61000-4-2
Décharge électrostatique
Décharge par contact± 6 kV (Sévérité de contrôle 3)
Décharge dans l'air± 8 kV (Sévérité de contrôle 3)
Décharge indirecte± 6 kV
RemarqueCritère B
Champ électromagnétique HF
Normes/PrescriptionsEN 61000-4-3
Champ électromagnétique HF
Plage de fréquence80 MHz ... 3 GHz (Sévérité de contrôle 3)
Intensité champ10 V/m
RemarqueCritère A
Transitoires électriques rapides (en salves)
Normes/PrescriptionsEN 61000-4-4
Transitoires électriques rapides (en salves)
Entrée± 2 kV (Sévérité de contrôle 3)
Signal± 2 kV (Sévérité de contrôle 3)
RemarqueCritère B
Ondes de choc (Surge)
Normes/PrescriptionsEN 61000-4-5
Ondes de choc (Surge)
Entrée± 0,5 kV (Alimentation CC)
Signal± 1 kV (Ligne données, asymétrique)
RemarqueCritère B
Perturbations conduites
Normes/PrescriptionsEN 61000-4-6
Perturbations conduites
Plage de fréquence0,15 MHz ... 80 MHz
RemarqueCritère A
Tension10 V
Émissions
Normes/PrescriptionsEN 55032
RemarqueClasse A, domaine d'application : industrie
Critères
Critère AFonctionnement normal dans le cadre des limites fixées.
Critère BPerturbation temporaire du fonctionnement, que le dispositif corrige de lui-même.
Normes et spécifications
Exempt de substances néfastes à l'application d'enduitsVDMA 24364:2018-05
Isolation galvaniqueselon IEEE 802.3
Montage
Type de montageMontage sur rail DIN

ETIM for 2902853 Installation de réseaux de communication (EC001467)
Caractéristique Valeur
Ethernet (EF003535) Non
Fast Ethernet (EF003536) Non
Gigabit Ethernet (EF003546) Non
Power over Ethernet (EF005178) Oui
Type de tension d'alimentation (EF002991) CC
Tension d'alimentation CC (EF007534) 18 V
Hauteur (EF000040) 99 mm
Largeur (EF000008) 22.6 mm
Profondeur (EF000049) 114.2 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX AUTOMATION FR.pdf 35 Mbytes
PHOENIX CONTACT-2902853-FL MC EF 1300 MM SC 191 Kbytes PHOENIX CONTACT-2902853-FL MC EF 1300 MM SC
