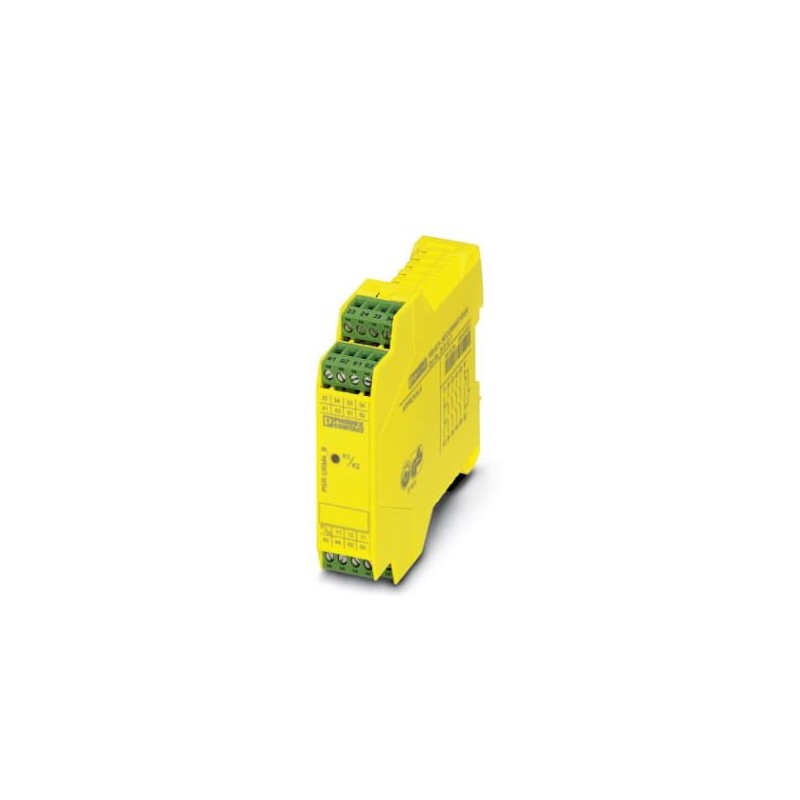

PSR-SPP- 24DC/URM4/4X1/2X2/B 2981680 PHOENIX CONTACT Ampliación de contactos monocanal con interfaz TBUS, 4 ..
PSR-SPP-24DC/URM4/4X1/2X2/B
2981680
PHOENIX_CONTACT
Ampliación de contactos monocanal con interfaz TBUS, 4 contactos NA, 1 contacto NC, 1 circuito de retroalimentación, sin retardo, según cat. 4, PL e según EN ISO 13849, ancho: 22,5 mm, borna push-in enchufable
Relés > Dispositivo de vigilancia de circuitos de seguridad
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2981680 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNA231 - |
| Página del catálogo | Página 265 (C_6_2017) |
| EAN | 4046356081542 |
| Peso por unidad (sin incluir el embalaje) | 196,500 g |
| Número de tarifa arancelaria | 85371098 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad del aire máx. admisible (servicio) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
| Humedad de aire máx. admisible (almacenamiento/transporte) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
| Altura de fijación | máx. 2000 m (a través de NN) |
Datos de entrada
| Tensión de alimentación asignada del circuito de control US | |
|---|---|
| Tensión nominal de entrada UN | 24 V DC |
| Margen de tensión de entrada referido a UN | 0,9 ... 1,1 |
| Corriente de entrada típica con UN | 42 mA |
| Tiempo de reacción típico | 10 ms |
| Tiempo típico de apertura | 10 ms |
| Tiempo de recuperación | 1 s |
| Indicación de estado | LED verde |
| Circuito de protección | Prot. contra sobretensiones Diodo supresor |
Datos de salida
| Tipo de contacto | 4 circuitos de disparo |
|---|---|
| 1 circuito de señal | |
| 1 circuito de acuse de recibo | |
| Material del contacto | AgSnO2 |
| Tensión de conmutación máxima | 250 V AC/DC |
| Tensión mínima de activación | 15 V AC/DC |
| Corriente constante límite | 6 A (Contacto normalmente abierto, DC1/AC1) |
| 3 A (Contacto cerrado) | |
| Corriente de conexión máxima | 6 A (Contacto normalmente abierto, DC1/AC1) |
| 3 A (Contacto cerrado) | |
| Corriente mínima de cierre | 25 mA |
| Cuadr. Corriente suma | 72 A2(ITH2= I12+ I22+ I32+ I42) |
| Potencia de ruptura (carga óhmica) máxima | 144 W (24 V DC, τ = 0 ms, contacto cerrado 61/62: 72 W) |
| 288 W (48 V DC, τ = 0 ms, contacto cerrado 61/62: 144 W) | |
| 77 W (110 V DC, t = 0 ms) | |
| 88 W (220 V DC, t = 0 ms) | |
| 1500 VA (250 V AC, τ = 0 ms, contacto cerrado 61/62: 750 VA) | |
| Potencia de ruptura (carga inductiva) máxima | 48 W (24 V DC, τ = 40 ms) |
| 40 W (48 V DC, τ = 40 ms) | |
| 35 W (110 V DC, τ = 40 ms) | |
| 33 W (220 V DC, τ = 40 ms) | |
| Potencia de ruptura mínima | 0,4 W |
| Vida útil mecánica | aprox.107periodicidades de cambio de estado |
| Capacidad de ruptura (360 operaciones por hora) | 6 A (24 V DC) |
| 5 A (230 V AC) | |
| Capacidad de ruptura según IEC 60947-5-1 | 5 A (DC13) |
| 5 A (AC15) | |
| Fusible de salida | 10 A gL/gG NEOZED (contacto abierto) |
| 4 A gL/gG NEOZED (Contacto cerrado) |
Generalidades
| Tipo de relé | Relé electromecánico con contactos de conducción forzada según EN 50205 |
|---|---|
| Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
| Peso neto | 196,5 g |
| Posición para el montaje | discrecional |
| Tipo de montaje | Montaje sobre carril |
| Índice de protección | IP20 |
| IP54 | |
| Grado de protección mínimo del lugar de montaje | IP54 |
| Color carcasa | amarillo |
Datos de conexión
| Tipo de conexión | Conexión por resorte |
|---|---|
| enchufable | sí |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 16 |
| Longitud a desaislar | 8 mm |
Parámetros técnicos de seguridad
| Categoría de parada | 0 |
|---|---|
| Denominación | IEC 61508 - alta demanda |
| Safety Integrity Level (SIL) | 3 (en combinación con dispositivo de evaluación adecuado) |
| Denominación | IEC 61508 - baja demanda |
| Safety Integrity Level (SIL) | 3 (en combinación con dispositivo de evaluación adecuado) |
| Denominación | EN ISO 13849 |
| Performance Level (PL) | e (en combinación con dispositivo de evaluación adecuado) |
| Categoría | 4 (en combinación con dispositivo de evaluación adecuado) |
| Denominación | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 (en combinación con dispositivo de evaluación adecuado) |
Normas y especificaciones
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
|---|---|
| Normas/especificaciones | IEC 60947-1 |
| Tensión de aislamiento de dimensionamiento | 250 V |
| Tensión transitoria de dimensionamiento / aislamiento | 4 kV / aislamiento de base (separación segura, aislamiento reforzado y 6 kV entre el circuito de entrada / los contactos NC y los circuitos de disparo). |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Dispositivo de expansión |
| Montaje en carril posible (EF003972) | Sí |
| Con abrazaderas extraíbles (EF003340) | Sí |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de abrazadera con resorte |
| Apto para la supervisión de circuitos de parada de emergencia (EF007268) | No |
| Apto para la supervisión de válvulas (EF007272) | No |
| Apto para el control de dispositivos de protección optoelectrónicos (EF007269) | No |
| Apto para la supervisión de sensores táctiles (EF007271) | No |
| Apto para la supervisión de interruptores magnéticos (EF007266) | No |
| Apto para la supervisión de interruptores de proximidad (EF007267) | No |
| Evaluación de las entradas (EF008245) | Otros |
| Con función de silenciamiento (EF004057) | No |
| Con circuito de realimentación (EF003343) | No |
| Retardo de liberación (EF001129) | 0.01 s |
| Número de salidas, de seguridad, instantáneas, basadas en contactos (EF003344) | 0 |
| Número de salidas, de seguridad, retardadas, basadas en contactos (EF003345) | 0 |
| Número de salidas, relacionadas con la seguridad, instantáneas, semiconductores (EF003346) | 0 |
| Número de salidas, relacionadas con la seguridad, retardadas, semiconductores (EF003347) | 0 |
| Número de salidas, función de señalización, instantánea, basada en contactos (EF003348) | 0 |
| Número de salidas, función de señalización, retardado, basado en contacto (EF003349) | 0 |
| Número de salidas, función de señalización, instantánea, semiconductores (EF003350) | 0 |
| Número de salidas, función de señalización, retardado, semiconductores (EF003351) | 0 |
| Categoría de parada según IEC 60204 (EF007498) | Otros |
| Con aprobación para BG BIA (EF004145) | No |
| Con aprobación según UL (EF001783) | No |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 112 mm |
| Profundidad (EF000049) | 114.5 mm |
