PHOENIX_CONTACTConnexion des appareils décentralisésSACC-CI-M12MSD- 4CON-SH TOR 32 1457513 PHOENIX CONTACT Connecteurs encastrables pour système bus

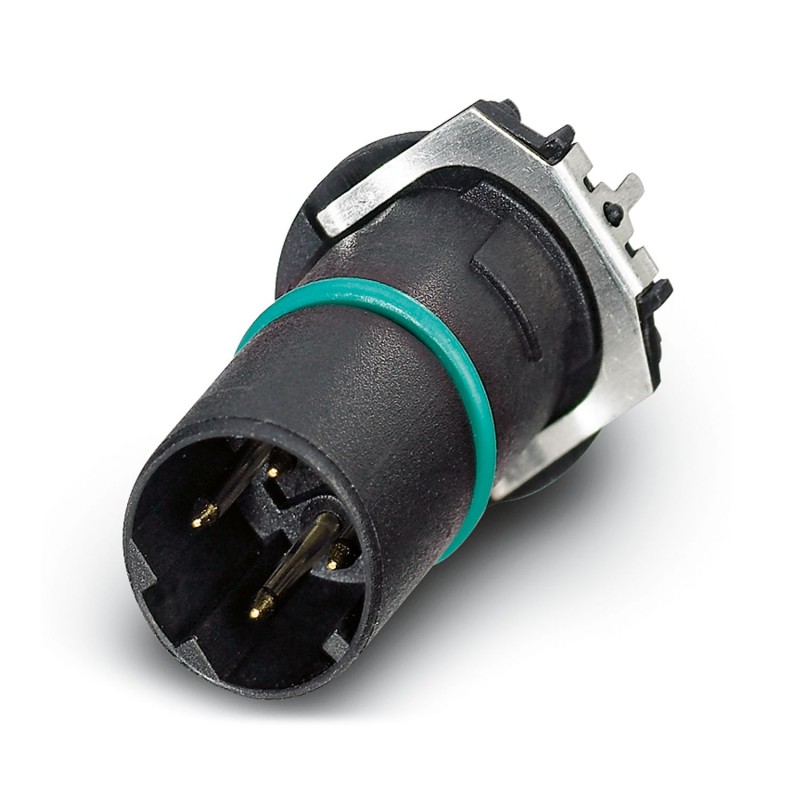

PHOENIX_CONTACT SACC-CI-M12MSD-4CON-SH TOR 32 1457513 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

SACC-CI-M12MSD- 4CON-SH TOR 32 1457513 PHOENIX CONTACT Connecteurs encastrables pour système bus

Référence: SACC-CI-M12MSD-4CON-SH TOR 32

Code: 1457513

Fabricant: PHOENIX_CONTACT

Description:

Connecteurs encastrables pour système bus
Support de contact, Ethernet / PROFINET CAT5 (100 MBit/s), 4 pôles, mâle, droit, M12, Codage : D, Montage sur carte de circuit imprimé, Connexion à souder THR, Produit alternatif selon RoHS II sans exception 6c (Pb< 0.1%) Code de l’article : 1239828
Porteuse de contact, Ethernet/PROFINET CAT5 (100 Mbps), 4 positions, Broche, droite, M12, codage : D, montage sur circuit imprimé, connexion à souder THR, Produit alternatif selon RoHS II sans dérogation 6c (Pb < 0,1 %) Réf. : 1239828

Catégories:

  • Connecteurs > Insert de contact pour connecteur circulaire
  • PHOENIX_CONTACT > Connexion des appareils décentralisés

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix total: 718,72 €

Prix unitaire: 7,1872 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 2-3 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Données commerciales

Code de commande1457513
Unité de conditionnement100 pcs
Quantité minimum de commande100 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 257 (C-2-2013)
GTIN4046356616263
Poids par pièce (hors emballage)0,007 KGM
Numéro du tarif douanier85389099
Pays d'origineDE (Allemagne)

Conditions d'environnement

Température ambiante (fonctionnement)-25 °C ... 85 °C (connecteur mâle / femelle)
-40 °C ... 85 °C (sans actionnement mécanique)
Indice de protectionIP67 (correctement enfiché et verrouillé)

Généralités

Remarque3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I.
Courant de référence à 40 ℃4 A
Tension de référence250 V
Tension de choc assignée2,5 kV
Nombre de pôles4
Résistance d'isolement≥ 100 MΩ
DétrompageDonnées - D
Normes / SpécificationsConnecteur M12 CEI 61076-2-101
Affichage d'étatNon
Catégorie de surtensionII
Degré de pollution3
Type de raccordementRaccordement soudé THR
Cycles d'enfichage> 100
Couple de serrage3 Nm ... 4 Nm (Côté châssis)
Type de montageMontage circuits imprimés
Type de conditionnementCeinture
Etat à la livraisonavec pad d'équipement

Matériau

Classe d'inflammabilité selon UL 94V0
Matériau de contactCuZn
Matériau de surface du contactNi/Au
Matériau de porte-contactsPA 6.6
Matériau du jointFKM / EPDM

Câble

Normes/prescriptionsConnecteur M12 CEI 61076-2-101
Température ambiante (fonctionnement)-40 °C ... 85 °C (câble, pose fixe)
-25 °C ... 85 °C (câble, pose souple)

Normes et spécifications

Désignation de la normeConnecteur M12
Normes/PrescriptionsCEI 61076-2-101
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications

ETIM for 1457513 Connecteurs (EC003557)

Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4

FICHE TECHNIQUE - PDF

Titre
Taille
Type
PHOENIX CONTACT-1457513-SACC-CI-M12MSD- 4CON-SH TOR 32
131 Kbytes
PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR
68 Mbytes
