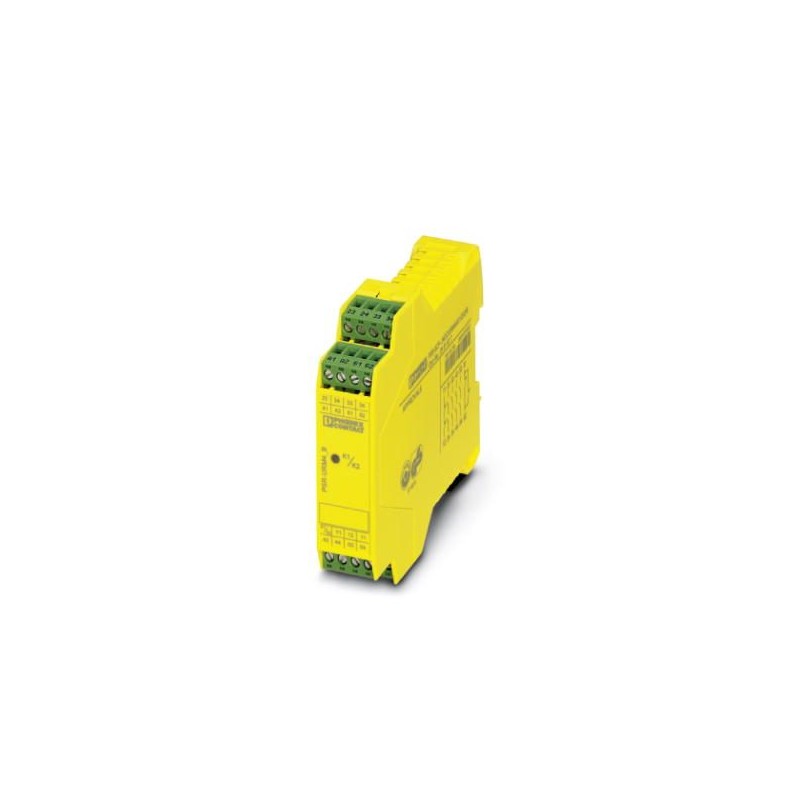

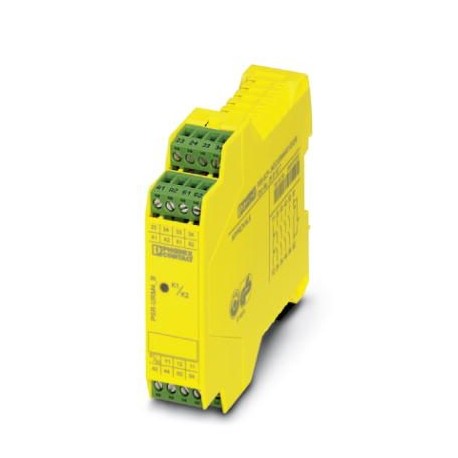

PSR-SPP- 24DC/URM4/4X1/2X2/B 2981680 PHOENIX CONTACT Modulo di espansione
PSR-SPP-24DC/URM4/4X1/2X2/B
2981680
PHOENIX_CONTACT
Modulo di espansione
Espansione dei contatti a canale singolo con interfaccia TBUS, 4 contatti NA, 1 contatto NC, 1 circuito di retroazione, nessun ritardo, secondo cat. 4, PL e secondo EN ISO 13849, larghezza: 22,5 mm, morsetto a innesto
relè > apparecchio per il monitoraggio di circuiti elettrici di sicurezza
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2981680 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNA231 - |
| Pagina catalogo | Pagina 265 (C_6_2017) |
| GTIN | 4046356081542 |
| Peso per pezzo (confezione esclusa) | 196,500 g |
| Numero tariffa doganale | 85371098 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
| Umidità dell'aria massima consentita (funzionamento) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Altezza | max. 2000 m (su NN) |
Dati d'ingresso
| Tensione di alimentazione del circuito di comando di dimensionamento US | |
|---|---|
| Tensione d'ingresso nominale UN | 24 V DC |
| Range d'ingresso rispetto a UN | 0,9 ... 1,1 |
| Corrente di ingresso tipica UN | 42 mA |
| Tempo di eccitazione tipica | 10 ms |
| Tempo di diseccitazione tipico | 10 ms |
| Tempo di ripristino | 1 s |
| Segnalazione stato | LED verde |
| Circuito di protezione | Prot. contro le sovratensioni Diodo soppressore |
Dati d'uscita
| Esecuzione dei contatti | 4 contatti di sicurezza |
|---|---|
| 1 contatto d'uscita di segnalazione | |
| 1 circuito di retroazione | |
| Materiale dei contatti | AgSnO2 |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 15 V AC/DC |
| Corrente di carico permanente | 6 A (Contatto in chiusura, DC1/AC1) |
| 3 A (Contatto di segnalazione) | |
| Max. corrente d'inserzione | 6 A (Contatto in chiusura, DC1/AC1) |
| 3 A (Contatto di segnalazione) | |
| Min. corrente d’inserzione | 25 mA |
| arit. Corrente totale | 72 A2(ITH2= I12+ I22+ I32+ I42) |
| Max. potenza commutabile (carico ohmico) | 144 W (24 V DC, τ = 0 ms, contatto in apertura 61/62: 72 W) |
| 288 W (48 V DC, τ = 0 ms, contatto in apertura 61/62: 144 W) | |
| 77 W (110 V DC, τ = 0 ms) | |
| 88 W (220 V DC, τ = 0 ms) | |
| 1500 VA (250 V AC, τ = 0 ms, contatto in apertura 61/62: 750 VA) | |
| Potenza commutabile (carico induttivo) massima | 48 W (24 V DC, τ = 40 ms) |
| 40 W (48 V DC, τ = 40 ms) | |
| 35 W (110 V DC, τ = 40 ms) | |
| 33 W (220 V DC, τ = 40 ms) | |
| Potere di interruzione minimo | 0,4 W |
| Durata meccanica | circa 107cicli di manovre |
| Potere di rottura (360/h cicli di manovre) | 6 A (24 V DC) |
| 5 A (230 V AC) | |
| Capacità di interruzione IEC 60947-5-1 | 5 A (DC13) |
| 5 A (AC15) | |
| Fusibile d'uscita | 10 A gL/gG NEOZED (Contatto in chiusura) |
| 4 A gL/gG NEOZED (Contatto di segnalazione) |
Generalità
| Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo EN 50205 |
|---|---|
| Rapporto ciclo di esercizio | 100 % ED |
| Peso netto | 196,5 g |
| Posizione d'installazione | a scelta |
| Tipo di montaggio | Montaggio su guida |
| Grado di protezione | IP20 |
| IP54 | |
| Grado di protez. luogo di installazione min. | IP54 |
| Colore custodia | giallo |
Dati di collegamento
| Collegamento | Connessione a molla |
|---|---|
| a innesto | sì |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza di spelatura | 8 mm |
Dati tecnici di sicurezza
| Categoria di arresto | 0 |
|---|---|
| Denominazione | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 3 (in combinazione con un apparecchio di misurazione adatto) |
| Denominazione | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 3 (in combinazione con un apparecchio di misurazione adatto) |
| Denominazione | EN ISO 13849 |
| Performance Level (PL) | e (in combinazione con un apparecchio di misurazione adatto) |
| Categoria | 4 (in combinazione con un apparecchio di misurazione adatto) |
| Denominazione | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 (in combinazione con un apparecchio di misurazione adatto) |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | IEC 60947-1 |
| Tensione di isolamento di nominale | 250 V |
| Tensione impulsiva di dimensionamento / isolamento | 4 kV / isolamento base, (separazione sicura, isolamento rinforzato e 6 kV fra circuito d'ingresso/contatti in apertura e contatti di sicurezza). |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | apparecchio per ampliamento |
| montaggio su guida portante possibile (EF003972) | Sì |
| con morsetti amovibili (EF003340) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a molla |
| adatto per il monitoraggio di circuiti di arresto d'emergenza (EF007268) | No |
| adatto per monitoraggio di valvole (EF007272) | No |
| adatto per il monitoraggio di dispositivi di protezione optoelettronici (EF007269) | No |
| adatto per il monitoraggio di sensori tattili (EF007271) | No |
| adatto per il monitoraggio di interruttori magnetici (EF007266) | No |
| adatto per il monitoraggio di interruttori di prossimità (EF007267) | No |
| analisi degli ingressi (EF008245) | altro |
| con funzione muting (EF004057) | No |
| con circuito di reazione (EF003343) | No |
| ritardo di caduta (EF001129) | 0.01 s |
| numero di uscite di contatto sicure e non ritardate (EF003344) | 0 |
| numero di uscite di contatto sicure e ritardate (EF003345) | 0 |
| numero di uscite sicure, non ritardate, semiconduttore (EF003346) | 0 |
| numero di uscite sicure, ritardate, semiconduttore (EF003347) | 0 |
| numero di uscite di contatto con funzione di segnalazione, non ritardate (EF003348) | 0 |
| numero di uscite di contatto con funzione di segnalazione, ritardate (EF003349) | 0 |
| numero di uscite con funzione di segnalazione, non ritardate, semiconduttore (EF003350) | 0 |
| numero di uscite con funzione di segnalazione, ritardate, semiconduttore (EF003351) | 0 |
| categoria di arresto secondo IEC 60204 (EF007498) | altro |
| con omologazione per BG BIA (EF004145) | No |
| con omologazione secondo UL (EF001783) | No |
| larghezza (EF000008) | 22.5 mm |
| altezza (EF000040) | 112 mm |
| profondità (EF000049) | 114.5 mm |
