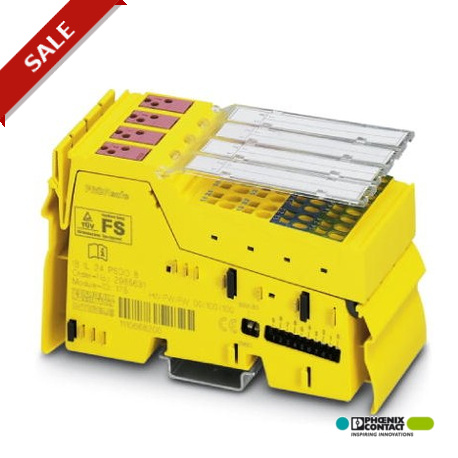

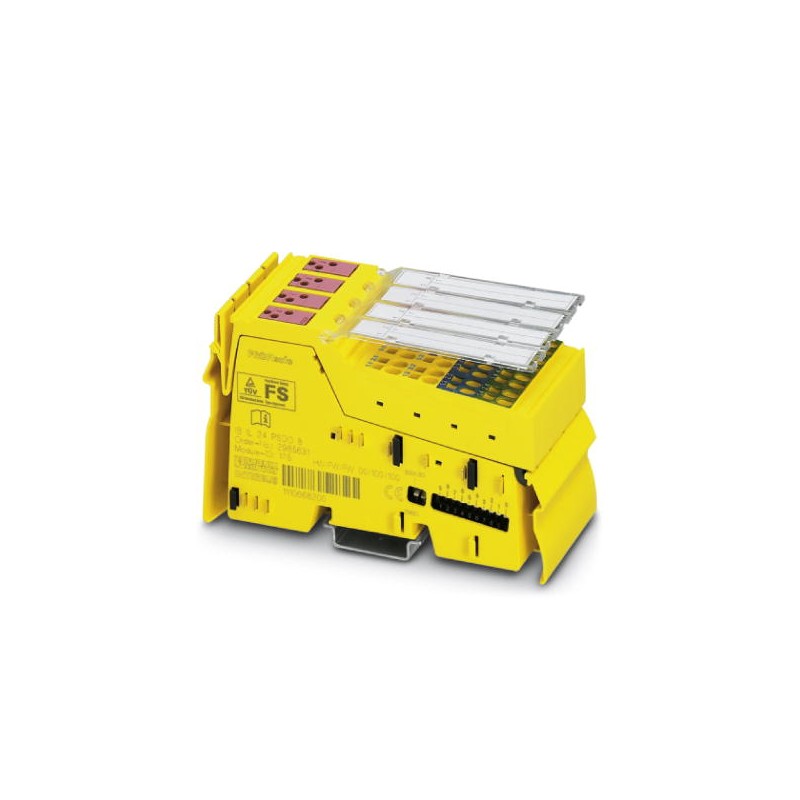

IB IL 24 PSDO 8-PAC 2985631 PHOENIX CONTACT Módulo de salida digital orientado a la seguridad, índice de pro..
IB IL 24 PSDO 8-PAC
2985631
PHOENIX_CONTACT
Módulo de salida digital orientado a la seguridad, índice de protección IP20, para sistemas SafetyBridge, INTERBUS-Safety y PROFIsafe. El módulo dispone de 4 salidas digitales seguras con una ocupación de dos canales o de 8 salidas digitales seguras con una ocupación de un canal
Controladores industriales (PLC) > Módulo de entrada/salida digital de periférico descentralizado de bus de campo
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Descripción del producto
El módulo de seguridad es un módulo de salida de la línea de productos Inline, para utilizar en un sistema Interbus-Safety o PROFIsafe. El módulo de seguridad se puede emplear como componente de una estación Inline en cualquier lugar dentro de un sistema Interbus-Safety PROFIsafe-Inline. La velocidad de transmisión se puede ajustar en el módulo de seguridad mediante un conmutador a 500 kBaudios o 2 MBaudios. Dentro de una estación se debe trabajar con una velocidad de transmisión continua. El módulo dispone de cuatro salidas digitales seguras con una ocupación de dos canales o de ocho salidas digitales seguras con una ocupación de un canal. Las salidas se pueden parametrizar en función de la aplicación, y permiten la integración de actuadores en el sistema seguro INTERBUS (INTERBUS-Safety) y en el sistema PROFIsafe. En estos sistemas, con este módulo de seguridad y en función de la instalación y la parametrización, puede alcanzar la siguiente fiabilidad relativa a la seguridad:
– hasta la categoría 4 según la norma EN 954-1,
– hasta SIL 3 según las normas EN 61508 y EN 62061,
– hasta PL e según la norma EN ISO 13849-1
Medidas
| Anchura | 48,8 mm |
|---|---|
| Altura | 119,8 mm |
| Profundidad | 71,5 mm |
| Observación acerca de indicaciones de medida | Dimensiones de la carcasa |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 10 % ... 85 % (Tome las medidas adecuadas contra un aumento de la humedad dentro del margen de temperatura permitido.) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 85 % (Tome las medidas adecuadas contra un aumento de la humedad dentro del margen de temperatura permitido.) |
| Presión de aire (servicio) | 80 kPa ... 108 kPa (hasta 2000 m sobre el nivel del mar) |
| Presión de aire (almacenamiento / transporte) | 66 kPa ... 108 kPa (Hasta 3.500 m sobre el nivel del mar) |
| Índice de protección | IP20 |
Interfaces
| Sistema de bus de campo | INTERBUS |
|---|---|
| Denominación | Bus local Inline |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/ / 2 MBit/s (conmutable) |
Salidas digitales
| Denominación Salida | Salidas digitales |
|---|---|
| Tipo de conexión | Conexión por resorte |
| Técnica de conexión | 2, 3, 4 conductores |
| Número de salidas | 4 (con ocupación de dos canales) |
| 8 | |
| Circuito de protección | Protección contra sobrecarga, protección contra cortocircuito de las salidas |
| Tensión de salida | 24 V DC (US-1 V) |
| Tensión nominal de salida | 24 V DC |
| Corriente de salida | máx. 6 A (Corriente suma de todas las salidas, , -25 °C ... 50 °C) |
| máx. 4 A (Corriente suma de todas las salidas, >50 °C ... 55 °C) | |
| Corriente de salida máxima por canal | 2 A |
| Corriente de salida máxima por módulo | 3 A (Véanse datos técnicos) |
| Corriente de salida máxima por grupo | 3 A |
| Carga nominal inductiva | ver datos técnicos de seguridad |
| Carga nominal de lámparas | ver datos técnicos de seguridad |
| Carga nominal resistiva | ver datos técnicos de seguridad |
Alimentación de la electrónica modular
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
|---|---|
| 19,2 V DC ... 30 V DC | |
| Tensión de lógica UL | 7,5 V (a través de maniobra de potencial) |
| Absorción de corriente | máx. 230 mA (Del bus local) |
Generalidades
| Peso neto | 245,6 g |
|---|---|
| Observación acerca de las indicaciones de peso | Con conectores |
| Tipo de montaje | Carril simétrico |
| Categoría según EN 13849-1 | 4 |
| Mensajes de diagnóstico | Cortocircuito / sobrecarga de las salidas digitales Mensaje de error en el código de diagnóstico (bus) e indicación por el LED del módulo |
Potenciales Inline
| Tensión de lógica UL | 7,5 V DC (ver datos técnicos de seguridad) |
|---|---|
| Absorción de corriente de UL | máx. 230 mA (ver datos técnicos de seguridad) |
| Alimentación del circuito principal UM | 24 V DC |
| Área de tensión de alimentación UM | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente de UM | típ. 30 mA (todas las salidas activadas; más la corriente de los actuadores) |
| máx. 6,03 A |
| Característica | Valor |
|---|---|
| Tensión de alimentación CC (EF007534) | 19.2 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Número de entradas digitales (EF001992) | 0 |
| Número de salidas digitales (EF001993) | 4 |
| Entradas digitales configurables (EF008516) | No |
| Salidas digitales configurables (EF008520) | No |
| Tipo de corriente (entrada) (EF003033) | CC |
| Tipo de salida digital (EF003601) | Otros |
| Corriente de salida (EF003202) | 2 A |
| Tensión de salida permitida (EF007553) | 24 V |
| Protección contra cortocircuitos, salidas disponibles (EF003203) | Sí |
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW Otras (EF003027) | 2 |
| Con interfaz óptica (EF003028) | No |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo TCP/IP (EF003050) | No |
| Soporta el protocolo PROFIBUS (EF003052) | No |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo INTERBUS (EF003054) | Sí |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | No |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Estándar de radio GSM (EF008524) | No |
| Estándar de radio UMTS (EF008525) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Tiempo de retardo con cambio de señal (EF002382) | 0 ms |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | Sí |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | Sí |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 48.6 mm |
| Altura (EF000040) | 120.11 mm |
| Profundidad (EF000049) | 71.44 mm |
