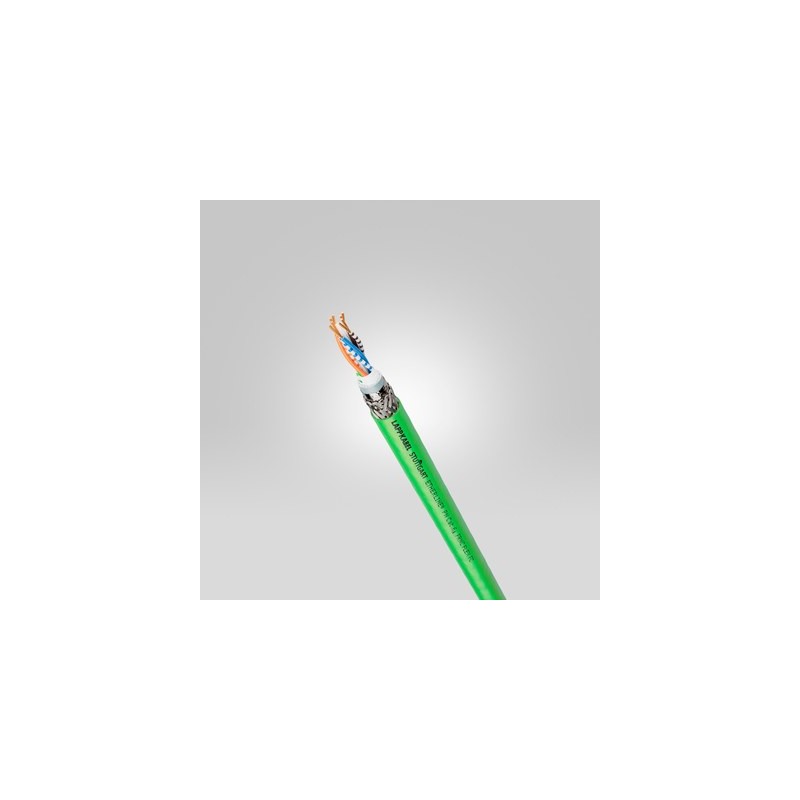

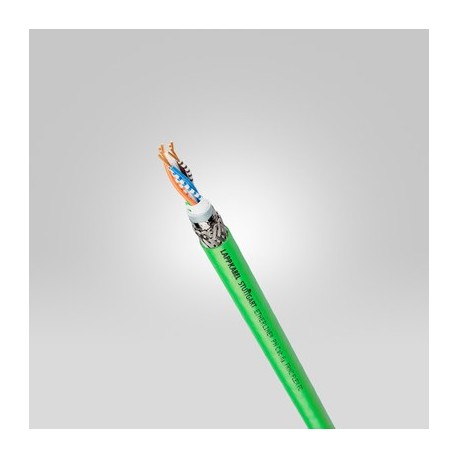

2170586 LAPP ETHERLINE PN CAT.6A Y FLEX FC

Beneficios

• Apto para utilización en locales secos o mojados.
• Apantallado contra las interferencias
• Puede emplearse en entornos severos con Ethernet Industrial
• 4 pares: desde 100Mbit/s hasta 10 Gbit/s para Ethernet Industrial

Ámbito de uso

• Para cableado industrial secundario y terciario conforme a EN 50173-3
  ISO/IEC 24702
• Cableado de máquinas, herramientas, dispositivos, aparatos y armarios eléctricos y de control.
• Válido para aplicaciones de EtherCAT y EtherNet/IP
• Para aplicación flexible (conductor de 7 hilos trenzados)

Características de producto

• CAT.6A para aplicación flexible, cualificado para 10Gbit/s
• Cumple con los requisitos, conforme a CAT.6A, ISO/IEC 11801 y EN 50173
• El apantallamiento doble de alta calidad garantiza una elevada seguridad de transmisión en áreas sujetas a cargas electromagnéticas
• La cubierta de PVC resistente a aceites permite que se pueda utilizar en entornos industriales
• Cubierta exterior FRNC robusta y sin halógenos

Normas de referencia / Aprobaciones

• UL approvals see data sheet
• No propagador de la llama, conforme a IEC 60332-1-2

Composición de producto

• Conductor de cobre trenzado desnudo de 7 hilos
• Aislamiento de polietileno (PE)
• SF/UTP: Trenzado de conductores de cobre estañado y lámina envolvente de aluminio como apantallado completo, 2 conductores por par, 4 pares trenzados con cruz de separación
• Cubierta interior de un compuesto libre de halógenos
• Material de cubierta de PVC o FRNC
• Color: verde (parecido al RAL 6018)

Clasificación ETIM 5

• ETIM 5.0/6.0 Class-ID: EC000830
• ETIM 5.0/6.0 Class-Description: Cable de datos

Tensión de cresta de trabajo

• (no apto para alimentación) 125 V

Radio de curvatura mínimo

• Flexión: 8 x diámetro exterior
• Instalación fija: 4 x diámetro exterior

Tensión de prueba

• conductor/conductor: 1500 V CA
• conductor/pantalla: 1000 V CA

Impedancia característica

• Nom. 100 Ohm según IEC 61156-6

Rango de temperaturas

• Instalación fija: de -40 °C a +80 °C
• Uso flexible: de -5 °C a +50 °C
