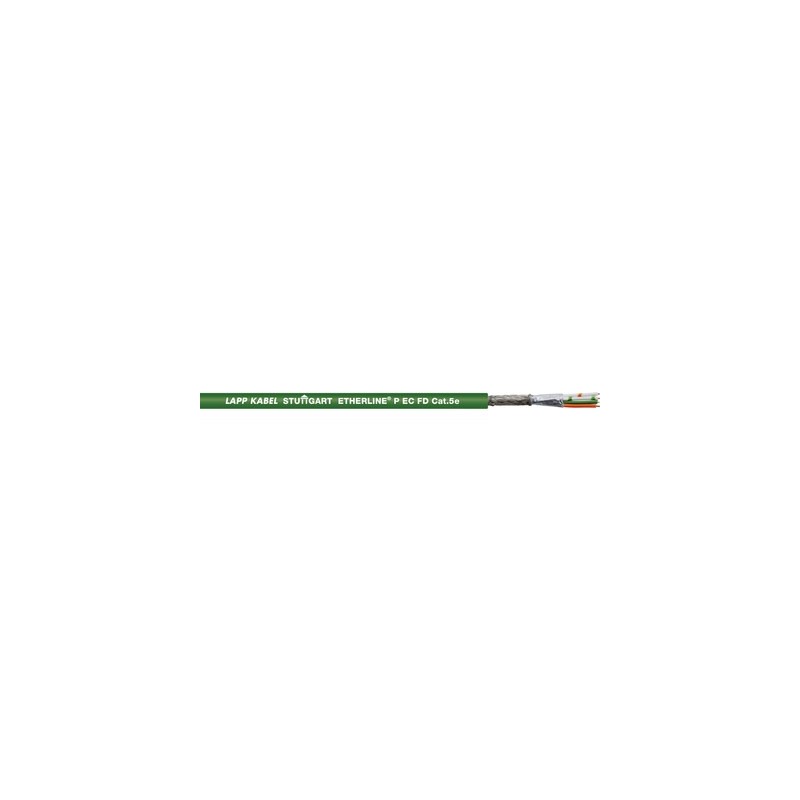

2170433 ETHERLINE P EC FD Cat.5e LAPP ETHERLINE P EC FD Cat.5e

Beneficios

• Puede emplearse en entornos severos con Ethernet Industrial
• Apto para utilización en locales secos o mojados.
• Menor necesidad de espacio

Ámbito de uso

• Válido para aplicaciones de EtherCAT y EtherNet/IP
• Para uso extraflexible (cadenas portacables,partes de máquina en movimiento)
• Muchas aplicaciones con Industrial Ethernet, por ejemplo.: EtherCat, es decir, instalación fija, para usos flexibles y altamente flexibles
• Para el cableado interno de instalaciones eléctricas y electrónicas en cuadros y armarios
• Para latiguillos (máx. 60 m)

Características de producto

• Cumple con los requerimientos según Cat. 5e y la clase D
• El apantallamiento doble de alta calidad garantiza una elevada seguridad de transmisión en áreas sujetas a cargas electromagnéticas

Normas de referencia / Aprobaciones

• UL/CSA versión CMX conforme a UL 444 y CSA C22.2 Nº. 214-02
• No propagador de la llama, conforme a UL VW1/CSA FT1.
• Libre de halógenos conforme a VDE 0472-815

Composición de producto

• Cordón conductor de cobre desnudo, 0,14 mm² (19x 0,10), (26AWG)
• Aislamiento de polietileno (PE)
• Códigos de color del aislante: naranja/blanco-naranja; verde/blanco-verde
• Cuadrete en estrella
• SF/UTP: pantalla global de trenza de cobre estañado y cinta de aluminio
• Recubrimiento exterior hecho a base de compuesto de PUR libre de halógenos.
• Color: verde (parecido al RAL 6018)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descripción de clase ETIM 5.0: Cable de datos

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cable de datos

Tensión de cresta de trabajo

• máx. 100 V (no apto para uso en alimentación)

Radio de curvatura mínimo

• Instalación fija: 4 x diámetro exterior
• Uso flexible: 16 x diámetro exterior

Impedancia característica

• Nom. 100 Ohm según IEC 61156-6

Rango de temperaturas

• Instalación fija: de -40 °C a +80 °C
• Uso flexible: de -30°C a +50°C
