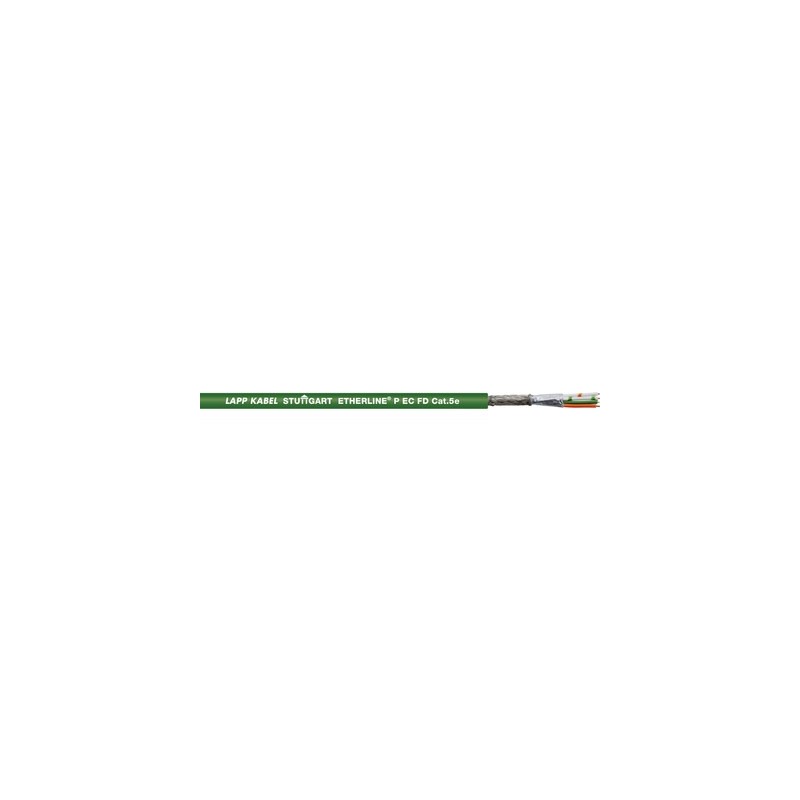

2170433 ETHERLINE P EC FD Cat.5e LAPP Cavo Ethernet industriale schermato Cat.5

Vantaggi

• Possibilità di impiego per Industrial Ethernet in ambienti industriali gravosi
• Adatto all'impiego in ambienti asciutti o umidi
• Spazio di ingombro ridotto

Applicazione

• Idoneo ad applicazioni EtherCAT e EtherNet/IP
• Per impiego ad alta flessibilità (in catene portacavi e macchine in frequente movimento)
• Numerose applicazioni con Industrial Ethernet, ad es. EtherCat, dalla posa fissa all'impiego in applicazioni ad alta flessibilità
• Per il cablaggio di apparecchiature elettriche ed elettroniche all'interno dei quadri elettrici
• Solo per applicazioni come cavo patch (max. 60 m)

Caratteristiche del prodotto

• Soddisfa i requisiti in base alla Cat. 5e e Classe D
• Doppia schermatura di alta qualità a garanzia di un'elevata affidabilità di trasmissione dei dati

Riferimenti normativi/approvazioni

• UL/CSA tipo CMX secondo UL 444 e CSA C22.2 n. 214-02
• Autoestinguente secondo UL VW1 / CSA FT1
• Assenza di alogeni secondo VDE 0472-815

Costruzione

• Conduttore flessibile in rame nudo, AWG 26/19
• Isolamento dei conduttori: polietilene (PE)
• Codifica colori isolamento: arancione/bianco-arancione; verde/bianco-verde
• Cordatura a star quad
• SF/UTP: schermatura con foglio di alluminio e calza di rame stagnato sul totale
• Guaina esterna in poliuretano PUR privo di alogeni
• Colore: verde (simil RAL 6018)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descrizione classe ETIM 5.0 : Cavo dati

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cavo dati

Tensione di picco

• max. 100 V (non per uso potenza)

Raggio minimo di curvatura

• Posa fissa: 4 x diametro esterno
• Posa mobile: 16 x diametro esterno

Impedenza caratteristica

• nom. 100 Ω secondo IEC 61156-5

Campo di temperatura

• Posa fissa: da -40°C a +80°C
• Posa mobile: da -30°C a +50°C
