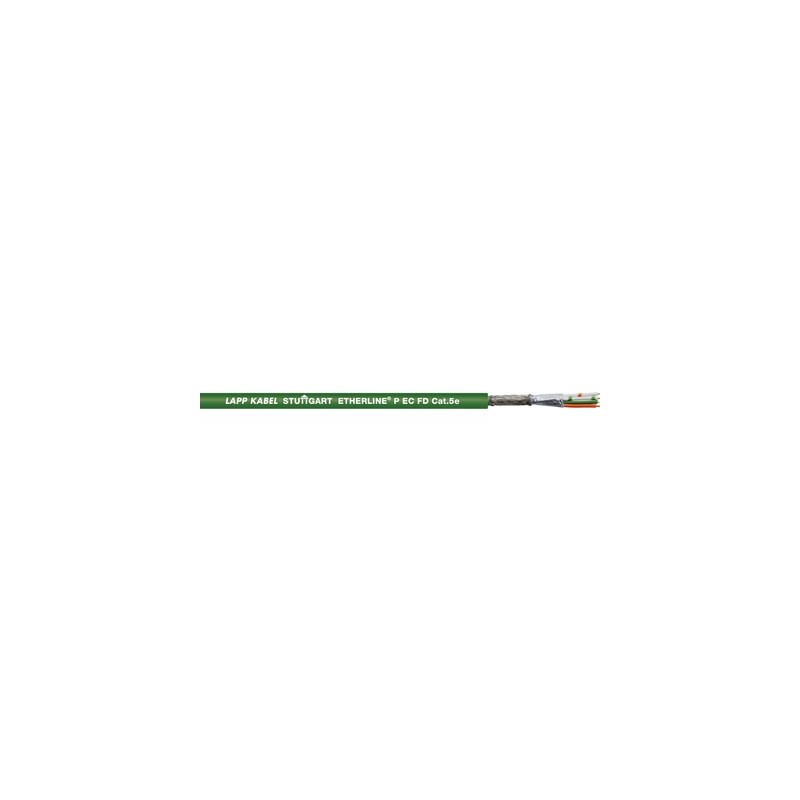

2170433 ETHERLINE P EC FD Cat.5e LAPP Cabo blindado Ethernet Industriale Cat. 5

Vantagens

• Uso para Ethernet industrial em ambientes industriais rigorosos
• Uso em espaços secos ou úmidos
• Ocupa pouco espaço

Âmbitos de aplicação

• adequado para aplicações EtherCAT e EtherNet/IP
• Para aplicações altamente flexíveis (esteiras porta-cabos, componentes de máquinas em movimento frequente)
• Muitas aplicações com Ethernet Industrial, p.ex. EtherCat, i.e. instalação fixa, uso flexível e de elevada flexibilidade
• Para a fiação interna de componentes elétricos e eletrônicos em painéis de controle
• Apenas para aplicações de interconexão (máx. 60 m)

Características do produto

• Cumpre as exigências de acordo com Cat. 5e e Classe D
• A blindagem dupla de elevada qualidade garante uma elevada segurança de transmissão em áreas com carga eletromagnética

Referências às normas / Aprovações

• UL/CSA tipo CMX em conformidade com a norma UL 444 e CSA C22.2 nº 214-02
• Retardante de chama de acordo com UL VW1 / CSA FT1
• Livre de halogênio de acordo com VDE 0472-815

Projeto do produto

• Cordões de cobre nu, 0,14 mm² (19x 0,10), (26AWG)
• Isolação do condutor: polietileno (PE)
• codificação pela cor da isolação: laranja/branco-laranja; verde/branco verde
• Em formato de estrela quadrante
• SF/UTP: Blindagem coletiva em folha de alumíno e em trança de cobre estanhado
• Cobertura externa em
  composto de PUR livre de halogênio
• Cor: verde (similar a RAL 6018)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Descrição da classe: Cabo de dados

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000830
• Descrição da classe ETIM 6.0: Cabo de dados

Tensão de pico de operação

• máx. 100 V (não adequado para aplicações de potência)

Raio de flexão mínimo

• Instalação fixa: 4 x diâmetro externo
• Flexível: 16 x diâmetro externo

Impedância característica

• 100 Ω ± 15%

Faixa de temperatura

• Instalação fixa: -40°C a +80°C
• Com flexão: -30°C a +50°C
