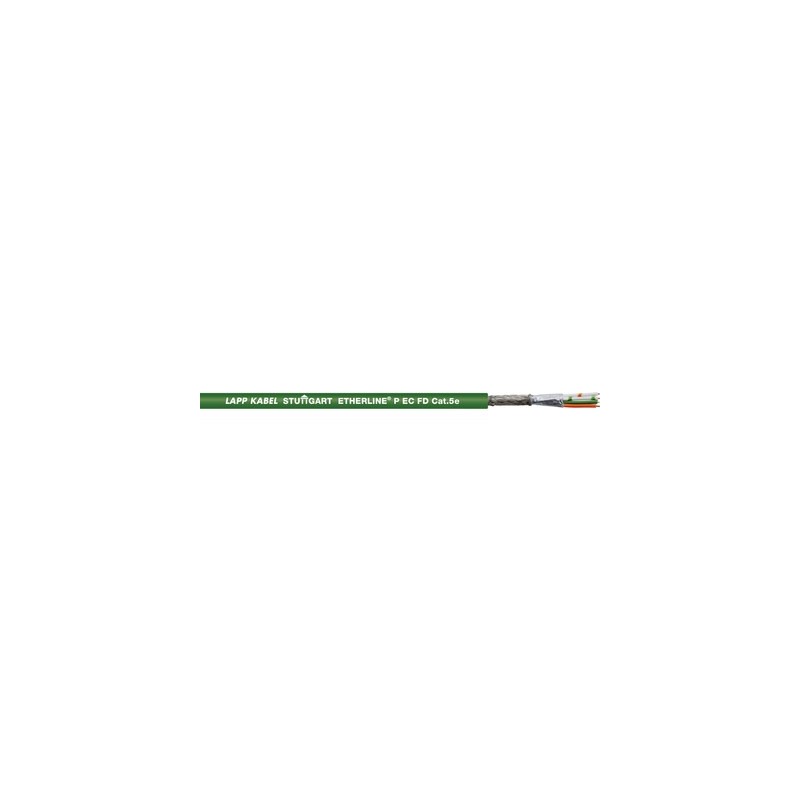

2170433 ETHERLINE P EC FD Cat.5e LAPP Câble Ethernet industriel blindé Cat.5

produit

• Peut être utilisé dans des environnements difficiles avec Industrial Ethernet
• Convient pour une utilisation dans des locaux secs ou humides.
• Réduction de l’encombrement

Champ d’utilisation

• Valide pour les applications EtherCAT et EtherNet/IP
• Pour une utilisation extra-flexible (chaînes porte-câbles, pièces de machines mobiles)
• De nombreuses applications avec l’Ethernet industriel, par exemple : EtherCat, c’est-à-dire une installation fixe, pour des applications flexibles et très flexibles
• Pour le câblage interne d’installations électriques et électroniques dans des panneaux et des armoires
• Pour tuyaux (max. 60 m)

Caractéristiques du produit

• Répond aux exigences selon Cat. 5e et classe D
• Le double blindage de haute qualité assure une sécurité de transmission élevée dans les zones soumises à des charges électromagnétiques

Normes de référence / Approbations

• Version UL/CSA CMX conforme aux normes UL 444 et CSA C22.2 n° 214-02
• Non-propagateur de flamme, selon UL VW1 / CSA FT1.
• Sans halogène selon VDE 0472-815

Composition du produit

• Cordon conducteur en cuivre nu, 0,14 mm² (19x 0,10), (26AWG)
• Isolation en polyéthylène (PE)
• Codes couleurs de l’isolation : orange/blanc-orange ; vert/blanc-vert
• Quadrant étoilé
• SF/UTP : présentoir mondial à tresse en cuivre étamé et ruban adhésif en aluminium
• Revêtement extérieur en composé PUR sans halogène.
• Couleur: vert (similaire à RAL 6018)

Classification SEQE 5

• ID de classe ETIM 5.0 : EC000830
• Description de la classe ETIM 5.0 : Câble de données

Ettim Note 6

• ID de classe ETIM 6.0 : EC000830
• Description de classe ETIM 6.0 : Câble de données

Tension de la crête de travail

• max. 100 V (ne convient pas à l’utilisation électrique)

Rayon de courbure minimal

• Installation fixe: 4 x diamètre extérieur
• Utilisation flexible: 16 x diamètre extérieur

Impédance caractéristique

• Nom. 100 Ohm selon IEC 61156-6

Plage de température

• Installation fixe : -40°C à +80°C
• Utilisation flexible : -30°C à +50°C
